Montage der EOS 6 Displayeinheit
Die Leitung zur Verbindung mit der EOS 6 Steuereinheit ist von unten in
den UPK zu führen.
Der UPK muss bündig in die Wand
gesetzt werden. Nur so ist gewähr-
leistet, dass zwischen Wand und
Hinterkante der Glasfront 5mm Spalt
verbleiben. Dieser Spalt wird als
Hinterlüftung und zum Ansetzen des
Hlifswerkzeugs zum Ausbau der
EAS / EOS 6 Displayeinheit benö-
tigt.
Wenn der Spalt zwischen Wand und

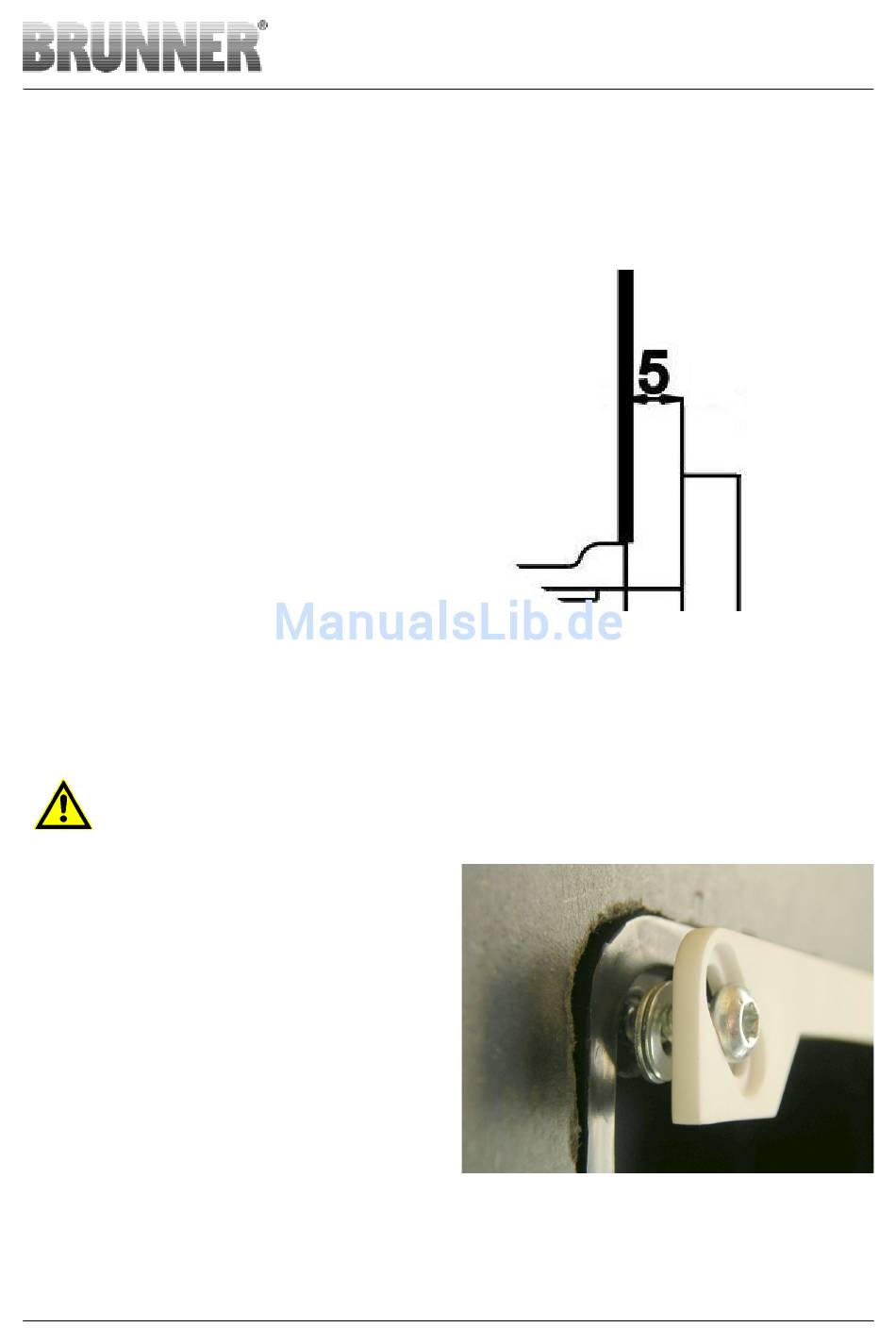

Abb.5: Spalt zwischen Wand und Glas-
Glasfront zu klein ist, kann die EAS /
front
EOS 6 Displayeinheit nicht aus dem
UPK entfernt werden.
Ein Batteriewechsel bei der EAS ist dann nicht möglich!
Wird ein UPK mit nach hinten ver-
setzten Bohrungen verbaut (z.B.
UPK für EOS 5), so müssen zwi-
R
schen Bohrungen und Montage-
schienen Unterlegscheiben gelegt
werden, damit sich die Montage-
schienen nicht verbiegen.
