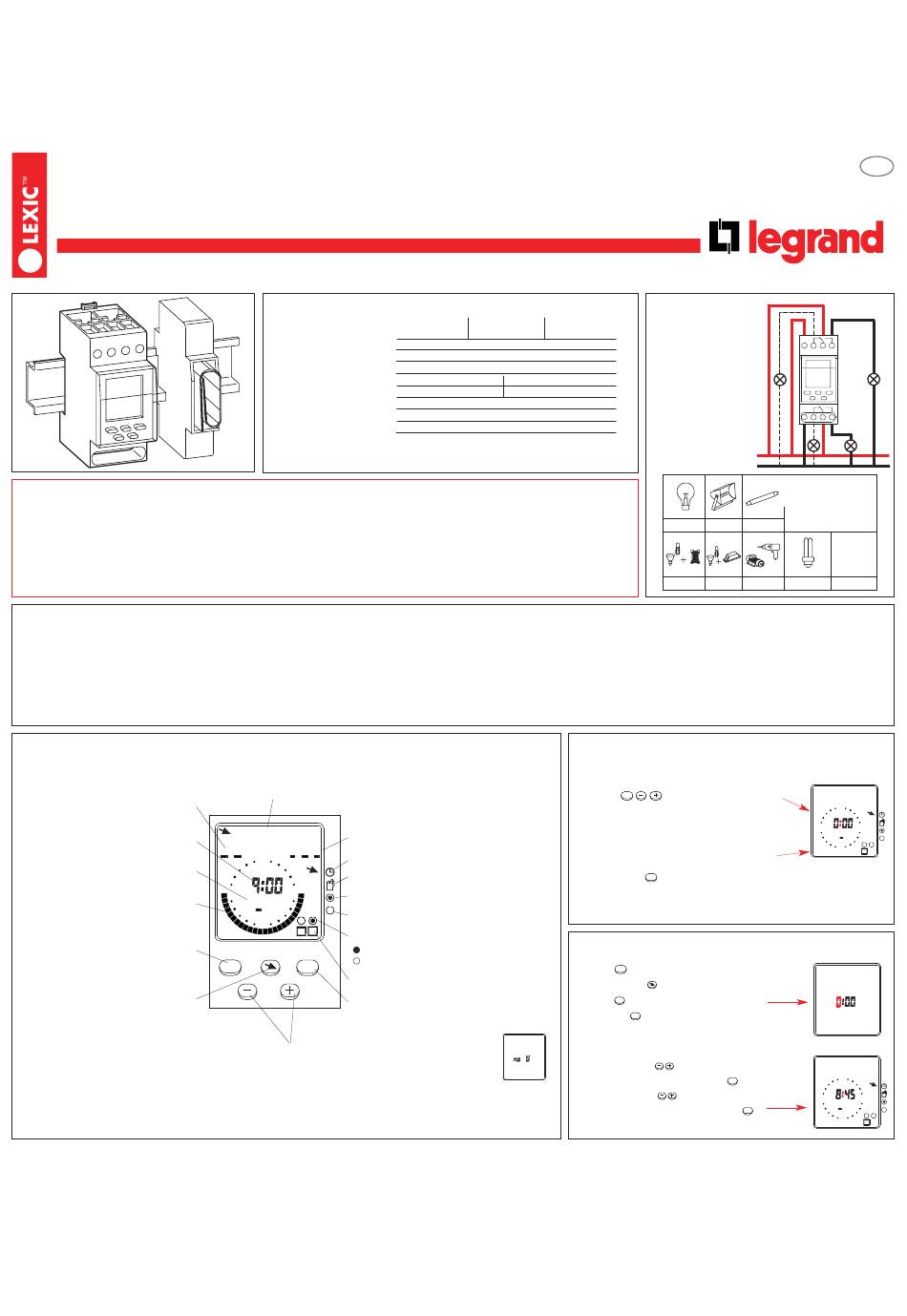

LEGRAND Rex2000 D22w Bedienungsanleitung

Schaltuhr
Rex2000 D22w
037 71, 037 72, 037 73
NT 29 17 96 04
Sicherheitshinweise
• Einbau und Montage dieses Produktes dürfen nur durch eine Fachkraft erfolgen. • Die elektrische Sicherheit ist nur dann gewährleistet, wenn das
Produkt in der jeweils produktspezifischen Installationsumgebung mit allem mitgelieferten Zubehör installiert wird. • Um die elektromagnetische Ver-
träglichkeit, wie es im Rahmen der Bestimmungen zur CE-Kennzeichnung von Produkten im Anwendungsbereich der EMV-Richtlinie 89/336/EWG
gefordert ist, zu gewährleisten, müssen bei Verbrauchern mit hohem Einschaltstrom (z.B. motorbetriebene Geräte oder Lampen mit einer Nennlei-
stung von mehr als 800W) oder Schaltperioden < 24 Sekunden entsprechende Schutzmaßnahmen getroffen werden.• Durch Eingriffe in das Produkt
erlöschen jegliche Haftungsansprüche. • Wenn die Schaltuhr zwischen wärmeabgebenden Geräten installiert wird und sich dadurch für die Schaltuhr
eine Umgebungstemperatur über 55°C ergibt, muß zwischen den wärmeabgebenden Geräten und der Schaltuhr ein Leerraum vorgesehen werden.
(z.B. 1 ⁄ Leermodul, Best.-Nr. 044 40 oder 1 Leermodul, Best.-Nr. 044 41).
2
Funktion
Rex2000 D22w ist eine digitale 2-Kanal-Wochenschaltuhr mit Segmentkranzanzeige für den Verteilereinbau. Es können bis zu 4 Programmbilder pro Tag und Kanal eingegeben werden. Ein Pro-
grammbild umfaßt eine Einschaltzeit und eine Ausschaltzeit. Wird während der Programmierung 60 Sekunden keine Taste betätigt, wird die Schaltuhr in die Ausgangsposition zurückgestellt. Die Pro-
grammbilder können auf unterschiedliche Tage kopiert werden. Die kleinste Schaltzeit beträgt 1 Minute. Die Schaltzeiten werden unbegrenzt gesichert, können aber jederzeit überschrieben werden.
Die eingegebenen Programmbilder werden in einem Segmentkranz mit einem Raster von 30 Minuten dargestellt. Die Uhrzeit und die jeweiligen Wochentage werden digital angezeigt. Die Sommer-
/Winterzeitumschaltung kann wahlweise von Hand oder automatisch durch die Schaltuhr vorgenommen werden.
Erläuterung
Sommer / Winter
Aktuelle Uhrzeit, bzw. Schaltzeit
Clr = Schaltzeiten löschen
Copy = Schaltzeiten kopieren
Aktuelle Wochentage
bzw. Schalttage
Segmentkranzanzeige des
eingegebenen Programms,
1 Segment = 30 min,
Taste MENU,
aktiviert das Menu oder
bricht einen Vorgang ab
Pfeiltaste,
bewegt den Pfeil
verändert die einzustellenden Werte,
Legrand GmbH, Telefon 0 29 21 - 104-0
Technische Daten
Anschlußspannung:
Wirkleistungsaufnahme:
Schaltausgang:
Ganggenauigkeit:
Anschlußquerschnitt:
Programmbilder:
Gangreserve:
Lagertemperatur:
Betriebstemperatur:
Menu
SET TIME CHECK... ON
Tag / Monat / Jahr
PROG DATE NEW...OFF
SU/Wi
D/M/Y
Symbol für "Automatikbetrieb"
24
Symbol für "Schaltungsvorwegnahme"
18 6
Symbol für "Permanent EIN"
1234567
Symbol für "Permanent AUS"
12
1 2
Schaltzustand des Ausganges
= Ein
= Aus
MENU
OK
Kanalanzeige
Taste OK,
bestätigt die Eingabe
Taste – und +,
Kanalauswahl
Netzausfall
Bei Netzausfall wird no U angezeigt.
Die Tasten sind ohne Funktion.
Die Resetfunktion ist möglich.
037 71 037 72 037 73
230V 50/60Hz 120V 50/60Hz 24V AC/DC
ca. 1,1W
2 Umschalter 16A 250V~µ cos ϕ = 1
± 1 s / Tag bei typischen Installationsbedingungen
eindrähtig mehrdrähtig
1,5...4 mm 1,5...2,5 mm
2
28 pro Kanal
10 Jahre
-20°C bis +60°C
-20°C bis +55°C
Anschluß
Das Gerät darf bei
einer Netzspan-
nungsversorgung
keine Schutz-
kleinspannung schal-
ten und bei einer
2
Schutzkleinspan-
nungsversorgung
keine Netzspannung
schalten
L
N
1200W 1200W 2300W
1800W 1800W 1800W
1. Inbetriebnahme
Reset 1 die Schaltzeiten bleiben erhalten
MENU
Tasten gleichzeitig drücken
Reset 2 auch die Schaltzeiten werden gelöscht
Alle 5 Tasten gleichzeitig drücken und halten.
MENU
Zuerst Taste loslassen, 3 Sekunden
danach alle anderen Tasten loslassen.
2. Aktuelle Uhrzeit einstellen
Taste MENU aktiviert das Menu.
Mit der Taste SET TIME... auswählen und mit
Taste OK bestätigen.
Mit Taste OK nochmals SET TIME
bestätigen.
Mit den Tasten die aktuelle
Stunde einstellen und mit Taste OK bestätigen.
Mit den Tasten die aktuelle
Minute einstellen und mit der Taste OK
bestätigen.
D
Bedienungsanleitung
®
L
1
2
N
Parallel-
kompensation
60VA max. 7µF
100W
24
18
6
1234567
12
1 2
SET TIME
24
18
6
1234567
12
1 2
