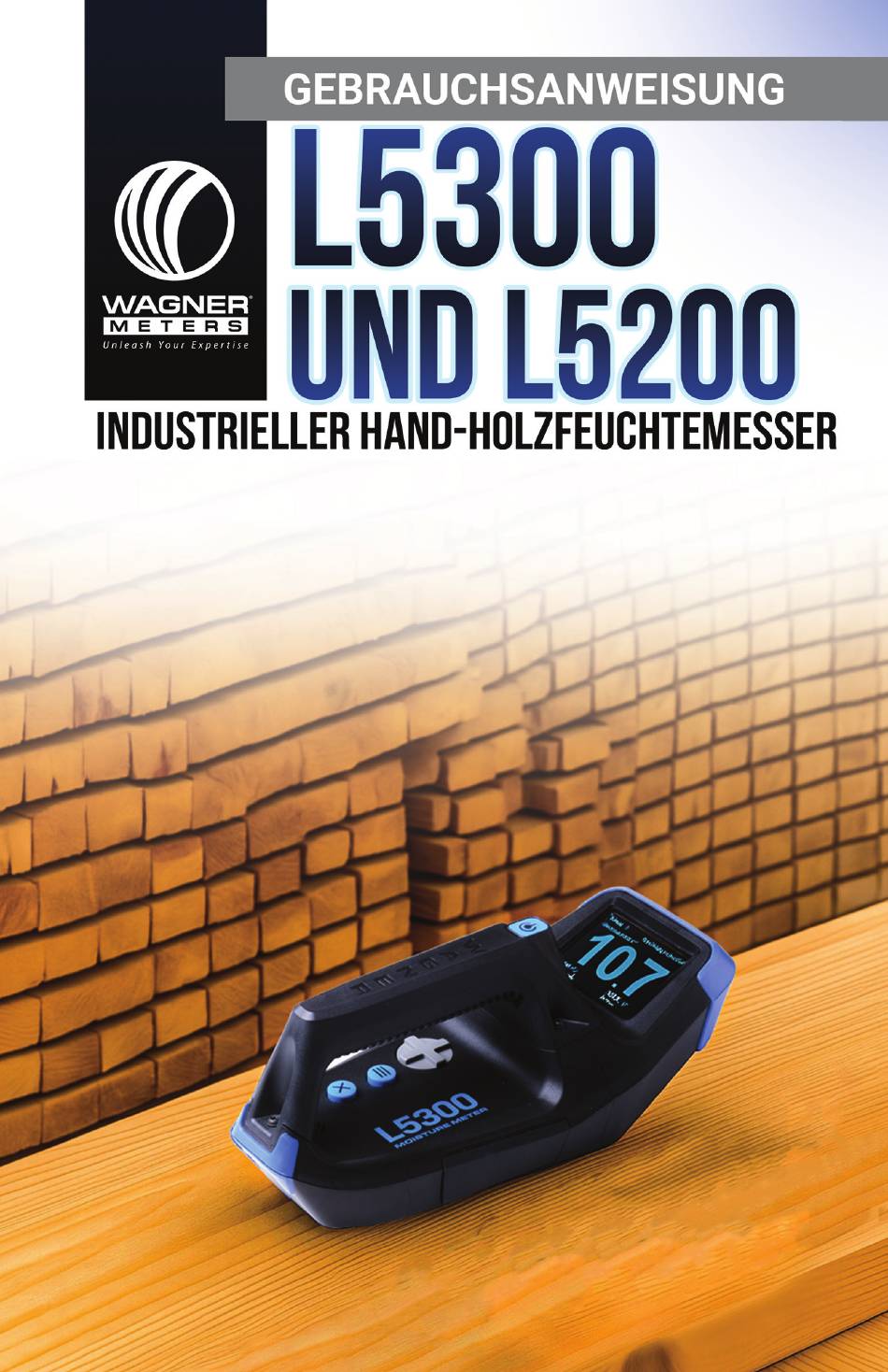

Wagner Meters L5300 Gebrauchsanweisung
Industrieller hand-holzfeuchtemesser
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Wagner Meters L5300
Inhaltszusammenfassung für Wagner Meters L5300
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einführung – L5200 Übersicht – L5300 Übersicht – Hauptunterschiede zwischen L5200 und L5300 Spezifikationen Anordnung des Messgeräts Das Display Ihres Messgeräts verstehen Histogramm-Anzeige Erste Schritte – Schalten Sie das Messgerät ein – Auswählen einer Spezies – Erfassen und Speichern von Messwerten Gruppen –... -
Seite 3: Einleitung
Der L5300 bietet zudem einen Computeranschluss für die direkte Datenübertragung, wodurch eine nahtlose Integration mit der neuen WoodStat-Pro-Software möglich wird. Diese Zusatzfunktion macht den L5300 zur idealen Wahl für Fachleute, die ein fortschrittliches Daten- und Qualitätskontrollmanagement benötigen. Hauptunterschiede zwischen L5200 und L5300 •... -
Seite 4: Spezifikationen
Automatische Abschal- Nach 1 Minute Nichtbenutzung tung: Min, Max, Durchschnitt und Standardabweichung auf dem Statistische Anzeige: Bildschirm Histogramm Option: Zeigt Daten grafisch an Comm Port: USB 2.0 Mini-B-Anschluss (IP67-zertifiziert) (nur L5300) Sondenanschluss: 6P6C R/A-Anschluss (IP67-zertifiziert) (nur L5300) Betriebstemperatur: -1,1°C bis 48,9°C... -
Seite 5: Anordnung Des Messgeräts
Schaltfläche Abbrechen - Bricht Aktionen ab und kehrt zum vorherigen Menü zurück • Sensorplatte - Wird für die Messung des Feuchtigkeitsgehalts verwendet • Batteriefach - Zwei wiederaufladbare 9V-Lithium-Ionen-Batterien • Computer-Anschluss - nur L5300 DISPLAY POWER- TASTE STEUERKREUZ BATTER- IEKLAPPE MENÜ-/AUS-... -
Seite 6: Die Anzeige Ihres Messgeräts Verstehen
(nur L5300) STAPEL-SONDENAN- COMPUTERAN- SCHLUSS SCHLUSS DIE ANZEIGE IHRES MESSGERÄTS VERSTEHEN Startbildschirm ANZAHL DER GESPEICHERTEN MESS- WERTE IN DER AKTIVEN GRUPPE AKTIVE GRUPPE BATTERIE LEB- ENSDAUER AKTIVE ARTEN MIT AKTUELLER FEUCHTIG- KEITSGEHALT MAXIMALE LESUNG MINDESTA- BLESUNG STANDARDA- DURCHSCHNITT BWEICHUNG DER MESSWERTE... -
Seite 7: Histogramm-Anzeige
HISTOGRAMM-ANZEIGE Der Histogramm-Bildschirm zeigt die Verteilung aller Feuchtigkeitsmesswerte einer Gruppe an. Anwender erkennen damit Feuchtigkeitsschwankungen in einer Packung, einem Durchlauf oder auf einer Platine schnell. So lassen sich Unregelmäßigkeiten leichter identifizieren, die Holzqualität besser beurteilen und fundiertere Entscheidungen treffen. LETZTE MESSUNG LESUNGEN DER GRUPPE INSGESAMT... -
Seite 8: Erste Schritte
Eine Gruppe bildet eine Sammlung von Lesungen zu exakt einer Art. Innerhalb einer Gruppe ist jeweils nur eine Art vertreten. Über das Menü „GRUPPEN“ lassen sich Gruppen verwalten. Pro Gruppe speichern die Messgeräte L5200 sowie L5300 maximal 1.000 Messwerte. 100 Gruppen stehen insgesamt zur Verfügung. -
Seite 9: Anzeigen Von Gespeicherten Messwerten Und Statistiken
ANZEIGEN VON GESPEICHERTEN MESSWERTEN UND STATISTIKEN Drücken Sie die Menu/Select-Taste, um das Hauptmenü aufzurufen. Navigieren Sie mit dem Steuerkreuz zur Menüoption „GROUPS“ und bestätigen Sie mit der Menü-/Auswahltaste. Verwenden Sie die linke und rechte Seite des Steuerkreuzes, um durch die Gruppen zu scrollen und statistische Zusammenfassungen anzuzeigen, wie z. -
Seite 10: Passen Sie Ihre Artenliste An
PASSEN SIE IHRE ARTENLISTE AN Ihr Messgerät ist mit 46 Holzarten vorinstalliert. Um Ihre Artenliste anzupassen, befolgen Sie bitte die nachstehenden Anweisungen. Neue Spezies hinzufügen: 1. „Menü/Select“ drücken, um das Hauptmenü zu öffnen. Zum Menüpunkt „SPECIES“ navigieren, mit der „Menu/Select“-Taste bestätigen. -
Seite 11: Verwendung Des L722 Holzstapelsonden-Zubehörs (Nur L5300)
Schließen Sie den Legacy-Adapter an den Stack- Code für sofortigen Probe-Port an. Zugriff. L722-Stapelsonde mit dem Adapter verbinden. Am Griff des L5300 das Spiralkabel mit dem mitgelieferten Klettband befestigen. Informationen zur ordnungsgemäßen Verwendung der L722-Stapel-Sonde finden Sie im Handbuch zur L722. https://www.wagnermeters.com/pdf/ wagner-meters-l722-manual.pdf... -
Seite 12: Woodstat Pro Software (Nur L5300)
WoodStat Pro ist eine Softwarelösung für Windows. Sie unterstützt Fachleute in der Holzindustrie dabei, Feuchtedaten effizient zu organisieren, zu analysieren und auszuwerten, die mit den Feuchtemessgeräten L5300 und L622 von Wagner Meters erfasst wurden. Durch leistungsstarke Datenmanagement-Tools gewährleistet WoodStat Pro eine präzise Feuchtigkeitsüberwachung. -
Seite 13: Kalibrierung
Präzision und Compliance zu überprüfen. KALIBRIERBLOCK AUF ABRUF TECHNISCHE HINWEISE: Uhr/Kalender: Das Messgerät L5300 verfügt über eine Echtzeituhr und einen Kalender. Über die WoodStat Pro-Software oder über „Einstellungen/Gebietsschema“ lassen sich Uhr und Kalender einstellen. Firmenname: In WoodStat Pro den Firmennamen konfigurieren, ein Logo optional hinzufügen. -
Seite 14: Pflegehinweis
Austausch des Produkts beziehungsweise eines defekten Teils, sofern der Mangel nachweisbar ist. Um die Garantie in Anspruch zu nehmen, den Kundendienst von Wagner Meters telefonisch, per Fax oder E-Mail kontaktieren, um die Anweisungen für den Versand zu erhalten. Diese beschränkte Garantie gilt nicht, wenn das Produkt durch Unfall, unsachgemäße Handhabung, Missbrauch, Veränderungen, Transportschäden... -
Seite 15: Registrierung
Stiftspitzen. • L5200 und L5300 stiftlose Messgeräte: Verwenden Sie ein dreidimensionales elektromagnetisches Feld, das die gesamte Sensorfläche (ca. 7 x 7cm beim L5300) von der Oberfläche bis zu einer Tiefe von 2,5cm abtastet. Kann ich Sperrholz, Spanplatten oder OSB-Platten messen? Die Messwerte können aufgrund unterschiedlicher Dichten und Klebstoffe möglicherweise... - Seite 16 Anmerkung: Für dickere Balken und Pfosten genügt laut den meisten Holzsortierstellen eine Scantiefe von einem Zentimeter. Hat die Oberflächenfeuchtigkeit Einfluss auf die Messwerte? Oberflächenfeuchtigkeit kann die Messwerte um etwa 3–4 % über den Normalwert erhöhen. Um die Genauigkeit zu gewährleisten, überschüssiges Wasser vor der Messung abwischen. Wie wirkt sich die relative Luftfeuchtigkeit (RH) auf die Messwerte aus? Die relative Luftfeuchtigkeit beeinflusst die Messwerte nicht, sofern sich an der Unterseite des Messgeräts kein Kondenswasser bildet.
-
Seite 17: Artenliste Der Fabrik
Genauigkeitsbereichs misst. Sollten die Messwerte vom Referenzwert des ODC abweichen, ist eine Neueinstellung der Kalibrierung nötig. Fachleute, die die Genauigkeit ihres Feuchtigkeitsmessgeräts anhand einer anerkannten nationalen Norm validieren und dokumentieren müssen, können bei Wagner Meters einen NIST-rückführbaren On-Demand-Kalibrator (ODC) mit Zertifikat über die exakte Kalibrierung erwerben. - Seite 18 Tanne, Balsam 0.35 Tanne, Cal Red 0.38 Tanne, Subalpin 0.32 Tanne, Weiß 0.39 Hackbeere 0.53 Hemlock, Ost Hemlock, West 0.45 Hickory, Mocker 0.72 Hickory, Muskatnuss Hickory, Pekannuss 0.62 Lärche, Westlich 0.52 Ahorn, Bigleaf 0.48 Ahorn, Zuckerahorn 0.63 Eiche, Nordrot 0.63 Eiche, Süd-Rot 0.59 Eiche, Weiß...
-
Seite 19: Technische Unterstützung
Standard-Reparaturen: Der Kunde muss die Kosten für den Versand des Produkts zu und von Wagner Meters tragen. Reparaturen unter Garantie: Die Kosten für den Versand des Produkts an Wagner Meters trägt der Kunde. Wagner Meters übernimmt den Rückversand per Landweg innerhalb der kontinentalen Vereinigten Staaten. - Seite 20 Anmerkungen...
- Seite 21 Anmerkungen...
- Seite 22 WagnerMeters.com ©Wagner Meters 2025 “© Wagner Meters. Alle Rechte weltweit vorbehalten. Ohne ausdrückliche schriftliche Genehmigung von Wagner Meters kein Teil dieser Veröffentlichung in irgendeiner Form reproduzieren, übertragen, transkribieren, in einem Abrufsystem speichern oder in eine andere Sprache übersetzen. For additional information, visit:...
