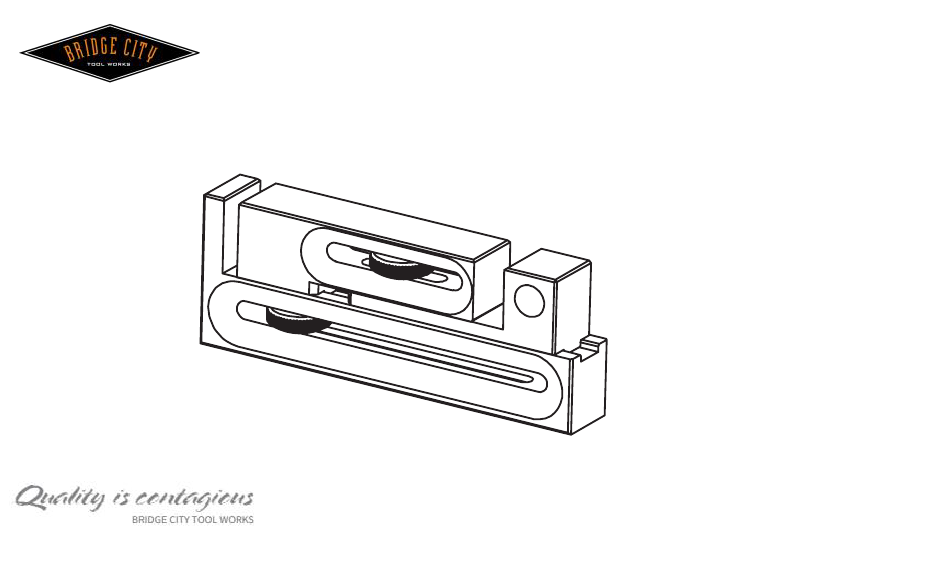

- Seite 1 Bridge City KM-1 Kerfmaker KM-1 凹榫锯缝调节器 KM-1 Schlitz-und Nuten-Einstelllehre...
- Seite 2 WARRANTY All returns, replacements, technical services, and support will be managed by the Distributor's customer service organization. If there is a defect in the workmanship of the tool (with no fault on the part of the customer) within one year from the original date of purchase, please contact the Distributor's customer service organization.
- Seite 3 The KM-1 works on the principle that saw blades,router bits and other cutters that cut stock do so with a predict- able and measurable kerf. By incorporating the kerf width as a negative offset in the KM-1 ,it is possible to make lap and cross lap joints that are perfect without measurement or mathematics.
- Seite 4 Calibrating the Blade/Cutter Width Caliper Jaws Prior to first use, the KM-1 needs to be calibrated to the exact kerf (the width of the material removed by the cutter) of the cutting tool you 0.125” employ to remove material. This is a one-time setting that need only be...
- Seite 5 Calibrating stock size All lap joints consist of a male and female component. The KM-1 is used to precisely cut the shoulders of the female component by gauging the width of the male component. Unlock the caliper jaws and gauge the width of the male component. If you want a really tight fitting joint, make sure you squeeze the KM-1 against the stock.
- Seite 6 恭喜您购买了KM-1 凹榫锯缝调节器！ KM-1的工作原理是，让锯片、铣刀或者其他刀具在切割木料时有一个可预测和可测量的锯路。通过KM-1上 锯路宽度值，可以在不需要测量或者计算的情况下，制作出完美的榫接。 KM-1是由阳极氧化铝合金和不锈钢制作。只需用软布进行清理保养即可。 灰色滑块 橙色旋钮 A面 橙色滑块 B面 C面 灰色按钮 主体...
- Seite 7 锯路校准 在第一次使用之前，KM-1需要校准到你用来移除木料的刀具的精确锯路(被刀具移除的材料的宽度)。这是一 个一次 性的设置，在刀具由于磨损或打磨发生形状改变或者与另一个刀具配合使用时，只需要重新校准即可。校 准可以通过多种方式进行: 重要！将KM-1上的卡口关闭并锁紧到位 用一副卡尺测出一块废料的长度（6"以下），记下这个长度数值。把废料对半切开，再将这两半放在一起并测 量它们总共的长度。这两个数值间的差就是你刀具的锯路宽度。 将卡尺锁紧到锯路宽度，然后用它配合橙色滑块设置KM-1并锁紧到位。 现在KM-1已经校准你的锯路宽度了。 卡口 0.25” 0.125” 案例2： 根据0.25"锯路设置 案例1： 根据0.125"锯路设置...
- Seite 8 校准木料尺寸 所有的榫接都是由榫头和榫眼组成。KM-1是通过测量榫头宽度来辅 助精确切割出榫槽。打开卡尺，测量榫头的宽度。如果你想要一个非常紧 密的榫接，你要确保将KM-1紧紧靠住木料。相反地，如果你想要一个能 够滑动的榫接，相应地调整KM-1和木料之间的配合。锁紧卡尺。KM-1现 在已经准备好用作可翻转的限位了。 使用KM-14锯缝调节器 第二次锯切: 翻转KM-1，将木料移动适当的距离， 第一次锯切：将KM-1放置在木料和限位之间， 进行第二次锯切。 进行第一次锯切...
- Seite 9 Herzlichen Glückwunsch zum Kauf der KM-1 Schlitz-und Nuten-Einstelllehre! Die KM-1 arbeitet nach dem Prinzip, dass Sägeblätter, Fräser und andere Schneidwerkzeuge, die Material schneiden, dies mit einer vorhersehbaren und messbaren Schnittfuge tun. Durch die Einbeziehung der Schnittspaltbreite als negativer Versatz in der KM-1 ist es möglich, perfekte Zapfenverbindungen ohne Messung oder mathematische Berechnungen herzustellen.
-
Seite 10: Kalibrierung Der Klingen-/Schneidebreite
Kalibrierung der Klingen-/Schneidebreite Vor der ersten Verwendung muss die KM-1 auf die genaue Kerbe (die Messschenkel Breite des Materials, das vom Schneidwerkzeug entfernt wird) des verwendeten Schneidwerkzeugs kalibriert werden. Dies ist eine einmalige Einstellung, die nur wiederholt werden muss, wenn sich die 0.125”... -
Seite 11: Kalibrierung Der Holzgröße
Kalibrierung der Holzgröße Alle Zapfenverbindungen bestehen aus einem Zapfen und einem Zapfenloch. Die KM-1 wird verwendet, um die Schlitz präzise zu schneiden, indem er die Breite des Zapfens misst. Entsperren Sie die Messschenkel und messen Sie die Breite des Zapfens. Wenn Sie eine wirklich enge Verbindung wünschen, stellen Sie sicher, dass Sie die KM-1 gegen das Werkstück drücken.
