FLEISCHMANN Roco Z21 Schnittstellenbeschreibung
Vorschau ausblenden
Andere Handbücher für Roco Z21:
- Benutzerhandbuch (90 Seiten) ,
- Modellbahnsteuerung (15 Seiten)
Verwandte Anleitungen für FLEISCHMANN Roco Z21
Inhaltszusammenfassung für FLEISCHMANN Roco Z21

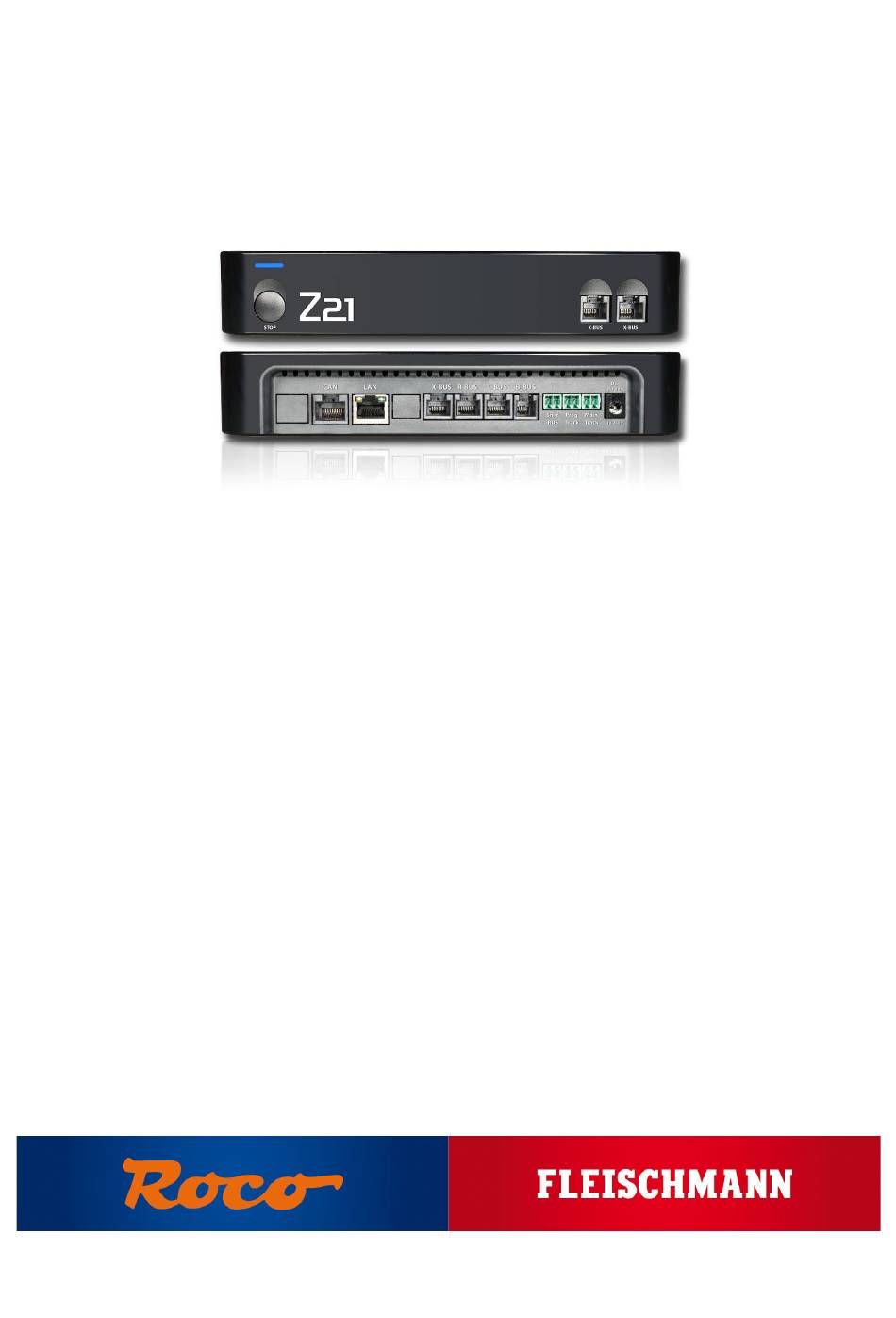

- Seite 1 Die schwarze Z21 Die schwarze Schnittstellenbeschreibung Schnittstellenbeschreibung FLEISCHMANN 11.2014 11.2014...
- Seite 2 Main Track Main Track Main Track Taster: kurz drücken: Wechsel Normalbetrieb I STOP halten bis LED rot blinkt (ca. 3s): Neustart halten bis LED lila blinkt (ca. 5s): Reset Werkszustand Status: Haupt-GIeis: — leuchtet Blau Normalbetrieb 3.2A, Kurzschlusserkennung blinkt Blau STOP Gleisspannung von 12 bis 24V einstellbar...
- Seite 3 Stop-Taste abgebrochen werden gemäß NMRA S-9.2.3 CV Bit- und Byte-weise lesen / schreiben im Direct Mode MM Programmierung 6021-Programmiermodus ab Z21 FW VI .23 Decoder Update mit Z21 Maintenance.exe für Roco und Fleischmann- Decoder (Hersteller Zimo) Feature noch in Testphase!
- Seite 4 Sniff BUS Sniff Fahren und Schalten über Fremdzentralen mit Ausgangsspannung ab 16V. FWV1.22 Die Übertragungsrichtung ist dabei immer von Fremdzentrale zur Z21. Eine Übernahme Lok auf ein anderes Bediengerät der Z21 ist trotzdem jederzeit möglich. central control unit Einschaltreihenfolge beachten: Zuerst Z21 , danach Fremdzentrale...
- Seite 5 Booster- BUS Booster- Signalmodul Bremsgenerator 10779 10777 Bis 3,2A pro Booster Booster Ab fünf Booster benötigen 10765 einen Bremsgenerator 10779 (10762) Booster DB-4 LDT Adapter- Roco DB-2 Booster-Adapter 10789 Massot.h 10-15 Booster mit CDE Schittstelle Anzahl variiert je nach verwendeten Boostertyp Booster...
- Seite 6 LocoNet- BUS Teil1 LocoNet- Teill ab Z21 FW VI .20 L-BUS LocoNet T (Master) 12VDC, 500mA LocoNet Anlagen Module +— Funky UR90, DT402 DT300 ab Z21 FW Vl.24 ab Z21 FW VI .22 Profi-BOSS DAISY IRIS Profi-Control* im LocoNet Slave Mode 63830 IR-Receiver...
- Seite 7 LocoNet- BUS Teil2 LocoNet- Tei12 ab Z21 FW VI .20 L-BUS LocoNet T (Master) 12VDC, 500mA LocoNet Handregler TURN-CONTROL 63400,63410 LISSY TRAIN-NAVIGATION 63100 Automatisierung Automatisierung Stromeinspeisung Ein-Ausgabemodul über über Gleisbelegtmelder für PC- Steuerung Rocrail, iTrain, Blücher GBM16XL Blücher GBM16XN 63320,63340 Gleisbelegtmelder LocoNet Interface...
- Seite 8 LocoNet- BUS Slave LocoNet- Slave L-BUS Ab Z21 FW Vl.22 kann die Z21 über Maintenance.exe als LocoNet Slave konfiguriert werden. LocoNet Modus LocoNet Master LocoNet Master LocoNet Slave an Intellibox Steuern Sie das TWIN/Center/lntellibox über die Z21 App Oder multiMAUS etc.
- Seite 9 Rückmelde- BUS Rückmelde- R-Bus multiMAUS Firmware Rückmeldemodule Update und Sprachenwechsel für Schaltkontakte über Maintenance.exe 20 Module aufsteigenden Adressen 10787 8 Eingänge pro Schaltgleis 61117 Rückmeldemodule Schaltschwelle eingebautem Reedkontakt 42605 10787 GBM-8 Erweiterung Gleisbelegtmeldung Blücher GBM16XN XpressNet Interface ab GBM FWVI.II...
- Seite 10 X- BUS X- BUS XBUS XBUS Lesen ab multiMAUS FW VI .03 und Z21 FW VI .22 RouteControl Lokmaus2 Lokmaus3 multiMAUS Funky Lenz LH90 Lenz LH30 Lenz LHI 00 ab Z21 FW VI .24 ab Z21 FWV1.24 Gleisbelegtmelder für PC- Steuerung Rocrail, iTrain, Blücher...
- Seite 11 WLAN rail Roco Z21 App iRoc, padRoc, Firmware Update andRoc (nur mit PC) Maintenance Firmware Update, unter Linux über WINE iTrain TrainController ModellStellwerk Rocrail ab V3.o ab V8.o ab V8.20 ab Rev. 4635...
- Seite 12 ZCAN20 Zimo MX32 ab Z21 FW VI .25 und Zimo...
