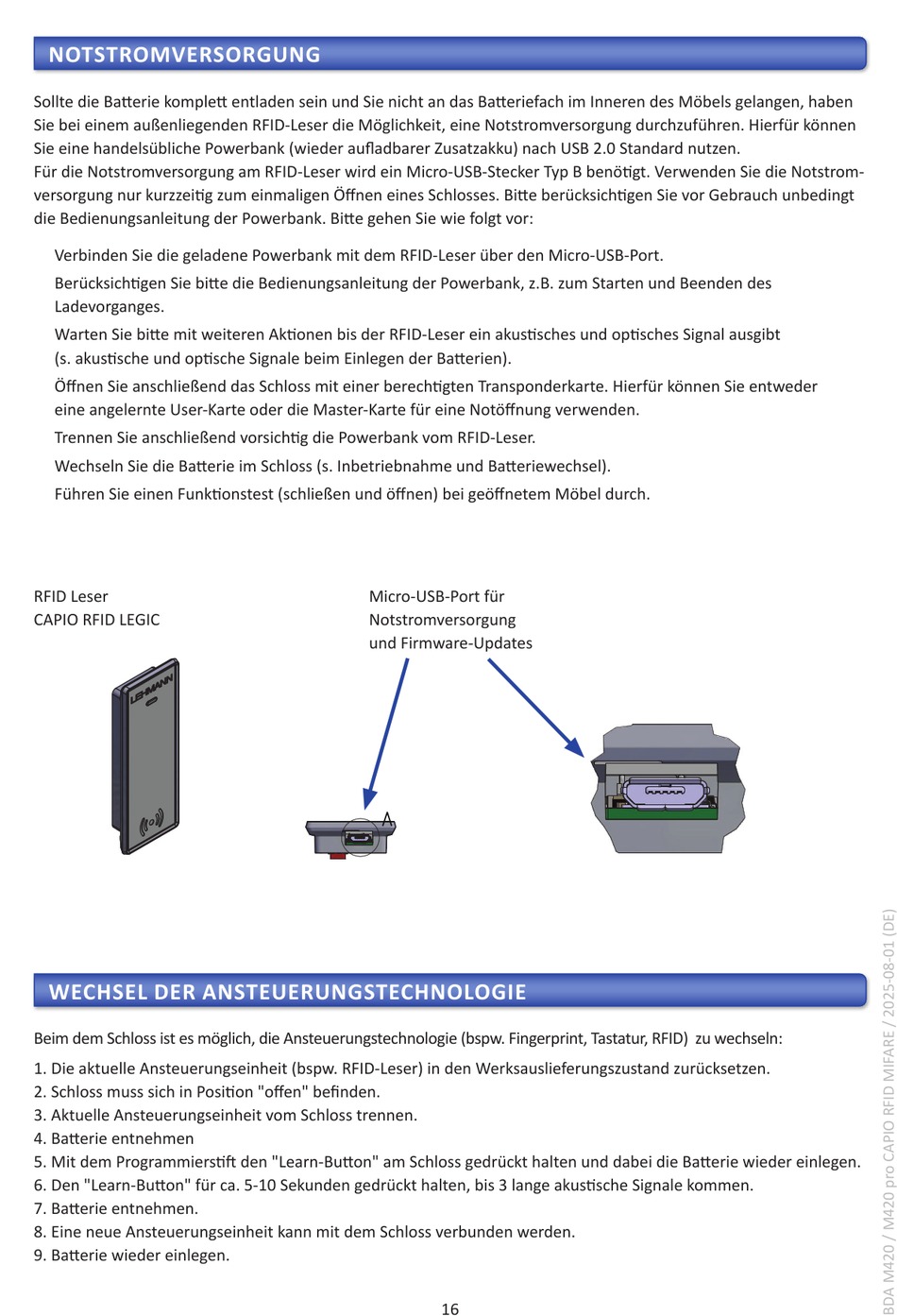

NOTSTROMVERSORGUNG

Sollte die Batt erie komplett entladen sein und Sie nicht an das Batt eriefach im Inneren des Möbels gelangen, haben
Sie bei einem außenliegenden RFID-Leser die Möglichkeit, eine Notstromversorgung durchzuführen. Hierfür können
Sie eine handelsübliche Powerbank (wieder aufl adbarer Zusatzakku) nach USB 2.0 Standard nutzen.
Für die Notstromversorgung am RFID-Leser wird ein Micro-USB-Stecker Typ B benöti gt. Verwenden Sie die Notstrom-
versorgung nur kurzzeiti g zum einmaligen Öff nen eines Schlosses. Bitt e berücksichti gen Sie vor Gebrauch unbedingt
die Bedienungsanleitung der Powerbank. Bitt e gehen Sie wie folgt vor:
Verbinden Sie die geladene Powerbank mit dem RFID-Leser über den Micro-USB-Port.
À
Berücksichti gen Sie bitt e die Bedienungsanleitung der Powerbank, z.B. zum Starten und Beenden des
À
Ladevorganges.
Warten Sie bitt e mit weiteren Akti onen bis der RFID-Leser ein akusti sches und opti sches Signal ausgibt
À
(s. akusti sche und opti sche Signale beim Einlegen der Batt erien).
Öff nen Sie anschließend das Schloss mit einer berechti gten Transponderkarte. Hierfür können Sie entweder
À
eine angelernte User-Karte oder die Master-Karte für eine Notöff nung verwenden.
Trennen Sie anschließend vorsichti g die Powerbank vom RFID-Leser.
À
Wechseln Sie die Batt erie im Schloss (s. Inbetriebnahme und Batt eriewechsel).
À
Führen Sie einen Funkti onstest (schließen und öff nen) bei geöff netem Möbel durch.
À
RFID Leser
CAPIO RFID LEGIC

WECHSEL DER ANSTEUERUNGSTECHNOLOGIE

Beim dem Schloss ist es möglich, die Ansteuerungstechnologie (bspw. Fingerprint, Tastatur, RFID) zu wechseln:
1. Die aktuelle Ansteuerungseinheit (bspw. RFID-Leser) in den Werksauslieferungszustand zurücksetzen.
2. Schloss muss sich in Positi on "off en" befi nden.
3. Aktuelle Ansteuerungseinheit vom Schloss trennen.
4. Batt erie entnehmen
5. Mit dem Programmiersti ft den "Learn-Butt on" am Schloss gedrückt halten und dabei die Batt erie wieder einlegen.
6. Den "Learn-Butt on" für ca. 5-10 Sekunden gedrückt halten, bis 3 lange akusti sche Signale kommen.
7. Batt erie entnehmen.
8. Eine neue Ansteuerungseinheit kann mit dem Schloss verbunden werden.
9. Batt erie wieder einlegen.
11,5
33
Micro-USB-Port für
Notstromversorgung
und Firmware-Updates
