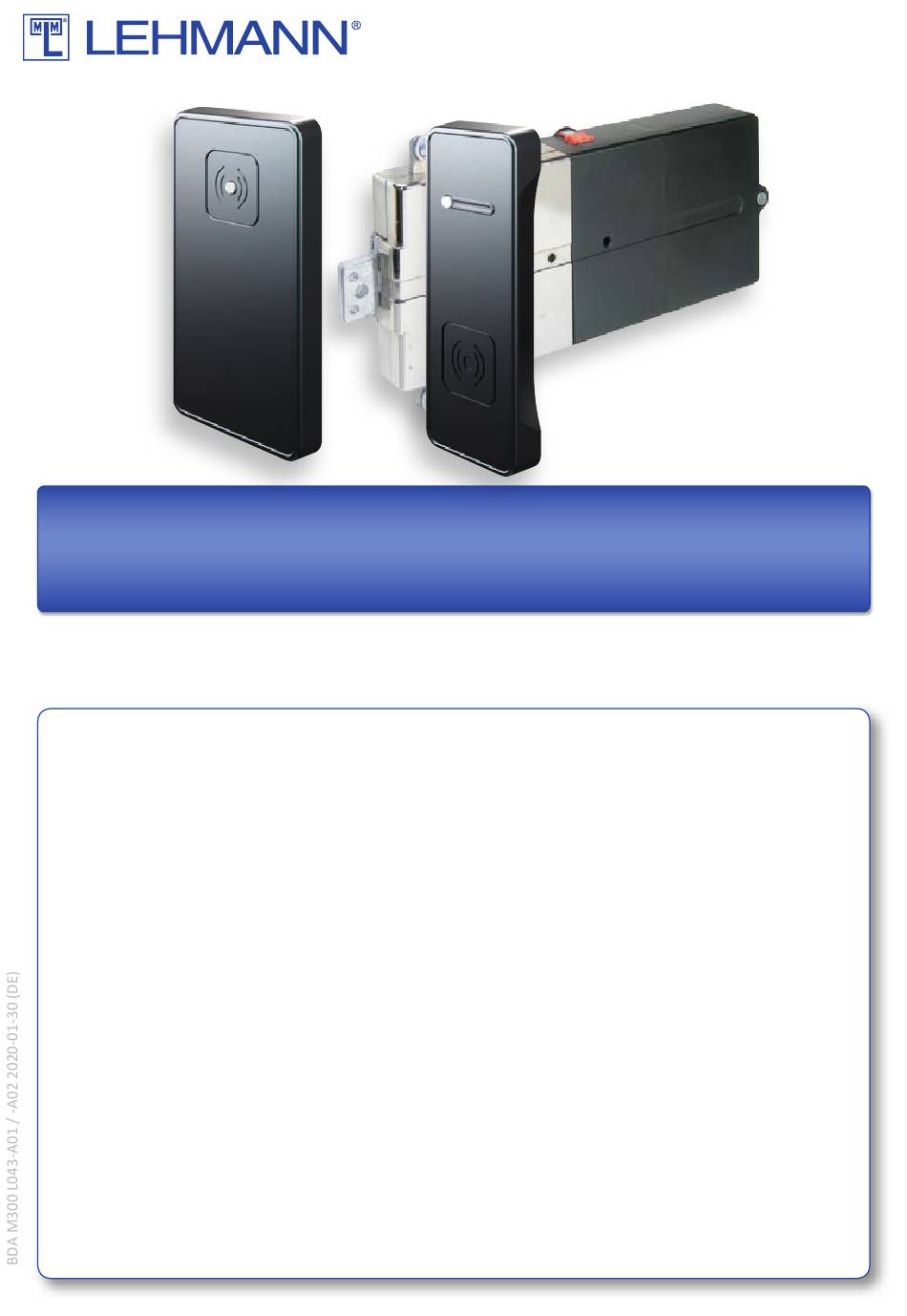

M300 LEGIC L043-A01 / -A02
Bedienungsanleitung
Inhalt
Seite
Übersicht der Transponderkarten .................................................................................. 4
Komponenten des Systems / Montage / Verpackungsinhalt .......................................... 5
Einbauvariante für innenliegenden RFID-Leser .............................................................. 6
Abmessungen ................................................................................................................. 8
Anlernen der User-Karten / Schließen & Öffnen .......................................................... 11
Wechsel des Betriebsmodus ........................................................................................ 14
Zurücksetzen in Werksauslieferungszustand ................................................................ 15
Notstromversorgung / Update der Firmware ............................................................... 18
Nachbestellung von Master-Karten .............................................................................. 19
Fehlerbehebung ........................................................................................................... 20
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LEHMANN M300 LEGIC

Inhaltszusammenfassung für LEHMANN M300 LEGIC

  • Seite 1: Inhaltsverzeichnis

    L043-A01 L043-A02 M300 LEGIC L043-A01 / -A02 Bedienungsanleitung Inhalt Seite Allgemeine Beschreibung / Technische Daten / Sicherheitshinweise ......2 Pflege und Wartung / Werksauslieferungszustand / Funktionsbeschreibung ....3 Übersicht der Transponderkarten .................. 4 Komponenten des Systems / Montage / Verpackungsinhalt .......... 5 Einbauvariante für innenliegenden RFID-Leser ..............

  • Seite 2: Allgemeine Beschreibung / Technische Daten / Sicherheitshinweise

    ALLGEMEINE BESCHREIBUNG Bei dem Schließsystem M300 LEGIC L043-A01 / -A02 handelt es sich um ein elektronisches Möbelschloss mit einem RFID-Leser. Das System ist für den Einsatz im Wohn- und Bürobereich im Inneren von Gebäuden bestimmt. Die nicht bestimmungsmäßige Verwendung kann das System zerstören und führt zum Verlust jeglicher Ansprüche. Diese Bedienungsanleitung vermittelt Ihnen die Informationen, um das Schließsystem fehlerfrei montieren und bedienen...

  • Seite 3: Pflege Und Wartung / Werksauslieferungszustand / Funktionsbeschreibung

    RFID-System mit der LEGIC System Authorisation Media (SAM) konfiguriert werden (s. RFID-System mit LEGIC System Authorisation Media (SAM) konfigurieren, S. 16). Für den Einsatz auf metallischen Oberflächen ist das M300 LEGIC L043-A02 nur mit der zusätzlichen Zwischenlage geeignet. Bitte beachten Sie, dass der Abstand zwischen zwei oder mehreren RFID-Lesern mindestens 5 cm betragen muss.

  • Seite 4: Übersicht Der Transponderkarten

    Ohne Service-Key ist die Nachbestellung einer Master-Karte nicht möglich! Diese Karte hat keine elektronische Funktion! Als User-Karten können Sie entweder User-Karten der Firma LEHMANN oder eines Drittanbieters auf Basis der unter- stützten Transponder (siehe Seite 2, Technische Daten) verwenden. Bitte beachten Sie die möglichen Einschränkun- gen bei User-Karten von Drittanbietern: •...

  • Seite 5: Komponenten Des Systems / Montage / Verpackungsinhalt

    KOMPONENTEN DES SYSTEMS / VERPACKUNGSINHALT / MONTAGE Bitte beachten Sie, dass diese Bedienungsanleitung für unterschiedliche Produktvarianten gilt. Der Verpackungsinhalt richtet sich daher nach der jeweiligen Produktvariante. Die hier gezeigten Produktvarianten und Montageempfehlun- gen sind für Möbel mit einer Holzstärke von 19mm gedacht. Bei abweichenden Holzstärken und Materialien müssen die Schrauben zur Befestigung des Schlosses und des RFID-Lesers angepasst werden.

  • Seite 6: Einbauvariante Für Innenliegenden Rfid-Leser

    Die Motoreinheit (M-Box) und die Elektronik (E-Box) sind bei der Auslieferung nicht miteinander verbunden. Bitte führen Sie den folgenden Schritt durch, damit Sie eine funktionsfähige Einheit erhalten. Klick Bitte beachten Sie die unterschiedlichen Montagepositionen und Bohrbilder bei den RFID-Lesern. M300 RFID-Leser L043-A01 RFID-Leser L043-A02 RFID-Leser L043-A02...
  • Seite 7    (3x30) (3x13) Montage des M300 und des RFID-Lesers L043-A01 innen...

  • Seite 8: Abmessungen

    Schloss montieren wie oben beschrieben und die folgenden Punkte durchführen: Schutzfolie des Klebestreifens auf einer Seite entfernen und den Klebestreifen auf die Vorderseite des RFID-Lesers kleben (LED wird überklebt). Kabel am RFID-Leser anschließen und in Richtung Kabelauslass verlegen. RFID-Leser und Abdeckklappe zusammendrücken.

  • Seite 9: Inbetriebnahme Und Batteriewechsel / Hinweise Für Programmierschritte

    INBETRIEBNAHME UND BATTERIEWECHSEL Stellen Sie sicher, dass das Schloss und der RFID-Leser korrekt mit dem Verbindungskabel miteinander verbunden sind. Achten Sie dabei auf die lagerichtige Verbindung der Stecker und Buchsen. Legen Sie anschließend die Batterien in die Steuerelektronik. Öffnen Sie den Batteriefachdeckel, in dem Sie die Schraube lösen. Stellen Sie sicher, dass die Batterien korrekt in das Batteriefach eingelegt werden und warten Sie, bis ein langes akustisches und gleichzeitig ein optisches Signal (gelb) ausgegeben werden.

  • Seite 10: Verwendung Der Installations-Karte / Anlernen Der Master-Karte

    VERWENDUNG DER INSTALLATIONS-KARTE (optional) Sie haben während der Montage die Möglichkeit, eine oder mehrere Installations-Karten zu verwenden. Die Instal- lations-Karten sind sofort einsatzbereit und müssen nicht angelernt werden. Mit den Installations-Karten können die Basisfunktionen (öffnen und schließen) am Schloss durchgeführt werden. Ein Anlernen von User-Karten ist mit der Installations-Karte nicht möglich.

  • Seite 11: Anlernen Der User-Karten / Schließen & Öffnen

    ANLERNEN DER USER-KARTEN (nur für Modus „feste Zuordnung / assigned use“) Es können maximal 50 unterschiedliche User-Karten pro Schloss im Betriebsmodus „feste Zuordnung / assigned use“ angelernt werden. Ein Anlernen von User-Karten ist im Betriebsmodus „freie Schrankwahl / shared use“ nicht möglich.

  • Seite 12: Nicht Berechtigte Transponderkarten / Hausmeisterfunktion / Notöffnung

    NICHT BERECHTIGTE TRANSPONDERKARTEN Ablehnung einer nicht berechtigten User-Karte User Unberechtigte User-Karte wird vor den Leser gehalten. Karte wird abgelehnt. HAUSMEISTERFUNKTION Für den Fall, dass eine berechtigte Person nur kurzzeitig prüfen möchte, ob bspw. ein Schrank tatsächlich belegt ist, kann mit der Master-Karte eine Öffnung bei einem Schloss durchgeführt werden. Das Schloss öffnet bei dieser Funktion für 30 Sekunden und schließt anschließend automatisch.

  • Seite 13: Löschen Einzelner Transponderkarten / Löschen Aller Transponderkarten

    LÖSCHEN EINZELNER TRANSPONDERKARTEN (nur für Modus „feste Zuordnung / assigned use“) Sofern weitere User-Karten an dem Schloss angelernt wurden, können diese nach dem Löschen einer einzelnen User-Karte weiter an diesem Schloss verwendet werden. Für den Löschvorgang muss sich das Schloss im geöffnetem Zustand befinden.

  • Seite 14: Wechsel Des Betriebsmodus

    Sie haben die Möglichkeit bei geöffnetem Schloss die Betriebsart zu wechseln. Hierfür ist die Master-Karte und die Programmierkarte-Nr. 1 (P1: Mode) notwendig. Das Programmierkarten-Set muss separat bei der LEHMANN Vertriebsgesellschaft mbH & Co. KG erworben werden. Die Karten sind universell einsetzbar.

  • Seite 15: Akustische Signale Deaktivieren Und Aktivieren / Zurücksetzen In Werksauslieferungszustand

    Die Reset-Funktion kann mit Hilfe der Master-Karte und der Programmierkarte-Nr. 3 (P3: Reset) durchgeführt wer- den. Hierfür muss sich das Schloss in einem geöffneten Zustand befinden. Das Programmierkarten-Set muss separat bei der LEHMANN Vertriebsgesellschaft mbH & Co. KG erworben werden. Die Karten sind universell einsetzbar. Fortsetzung auf Seite 16...

  • Seite 16: Rfid-System Mit Legic System Authorisation Media (Sam) Konfigurieren

    Zurücksetzen in den Werksauslieferungszustand Master Master-Karte vor den Leser halten. P3: Reset Programmier-Karte Nr.3 (P3: Reset) vor den Leser halten. P3: Reset Programmier-Karte Nr.3 (P3: Reset) erneut vor den Leser halten. Master-Karte Master vor den Leser halten. Während der Initialisierung dürfen sich keine Transpon- der in Lesereichweite des ca.

  • Seite 17: Legic Mtsc Konfiguration Am Rfid-System Entfernen / Batteriewarnung

    Master Master-Karte vor den Leser halten. LEGIC MTSC KONFIGURATION AM RFID-SYSTEM ENTFERNEN Mit der zum LEGIC MTSC (Master-Token System-Control) zugehörigen SAM 64 Karte (System Authorization Media) werden die zuvor speziell angelegten Berechtigungen und Konfigurationen mit der SAM 63 Karte im RFID-Leser wieder gelöscht. Im Anschluss können wieder alle Transpondertypen genutzt werden, die auf Seite 2 unter „Technische Daten“...

  • Seite 18: Batteriewarnung

    BATTERIEWARNUNG Das Schließsystem ist mit einem Batteriemanagement ausgestattet, das bei absinkender Batterieleistung durch optische und akustische Signale auf den notwendigen Batteriewechsel hinweist. Die Batteriewarnung erfolgt in zwei Phasen: Batteriewarnung Phase 1 Bevor eine Aktion (schließen / öffnen / program- mieren) durchgeführt werden kann, gibt das System die Batteriewarnung aus.

  • Seite 19: Notstromversorgung / Update Der Firmware

    Hierfür haben Sie gemeinsam mit der Master-Karte einen Service-Key erhalten. Bitte bewahren Sie den Service-Key sorgfältig und sicher auf. Der Service-Key ermöglicht die Nachbestellung der dazu vermerkten Master-Karte. Bitte kontaktieren Sie für eine Nachbestellung die LEHMANN Vertriebsgesellschaft mbH & Co. KG unter der folgenden Email-Adresse: sales@lehmann-locks.com Bitte teilen Sie uns in der Email Ihre Kontaktdaten und den Service-Key mit.

  • Seite 20: Fehlerbehebung

    FEHLERBEHEBUNG Sie können der folgenden Übersicht akustische und optische Signale entnehmen, die auf Fehler hinweisen: Transponderkarte Mögliche Gründe: kann nicht ange- • Speicherplatz ist belegt lernt werden. • Karte ist nicht kompatibel • Master-Karte wurde noch nicht angelernt Verfügbarer Mögliche Gründe: Speicherplatz im •...
  • Seite 21 überprüfen Sie bitte, ob der Riegel bei geschlossenem Möbel korrekt ausfahren kann (s. Montageempfehlung). • Sofern Sie eine vorhandene User-Karte verwenden (nicht von der Fa. Lehmann), prüfen Sie, ob entsprechende Schreibrechte für die Transponderkarte freigegeben sind. Schloss und Leser reagieren •...
