Shark Line SIMPLEX Montageanleitung Seite 6

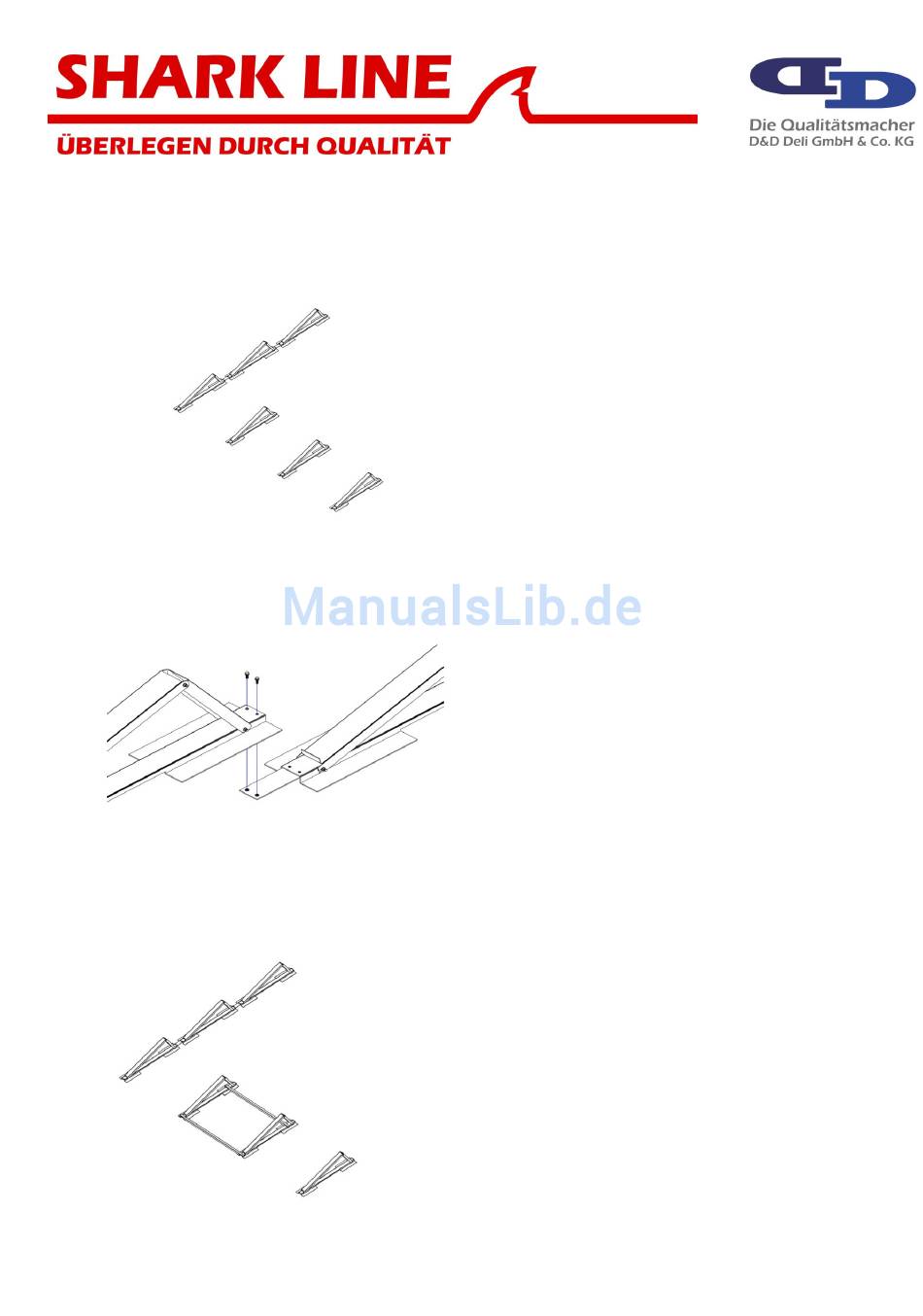

3. Auslegen, Aufstellen und Verbinden der Dreieck-Konsolen
Zu Beginn legen Sie die Konsolen in L-Form aus.
Wir empfehlen mit der linken Seite und der
vordersten Reihe zu beginnen. Bauen Sie jede
Konsole wie unter 2. beschrieben auf.
Verbinden Sie die Konsolen mit dem
Schienenverbinder. Ordnen Sie die
Schienenverbinder wie im Belegungsplan
angegeben an. Grundsätzlich sind
Schienenverbinder in den Reihen außen immer
und innerhalb eines Modulfeldes reihenversetzt in
der Zickzack-Methode einzusetzen. Ausnahme: Bei
durchgehenden Reihen in Nord-Süd-Richtung
müssen nach spätestens 30 Metern die
Schienenverbinder auch in den Außenreihen
jeweils einmal ausgelassen werden.
Beim Auslegen der vordersten Reihe sowie beim
Ausrichten der Konsolen untereinander sind die
mitgelieferten Montagehilfen als Abstandshalter zu
verwenden. Die gelieferten Montagehilfen sind
passend zum jeweiligen Modul gefertigt. Bitte
gleichen Sie die ausgelegte Fläche mit dem
Verlegeplan ab und beachten Sie, dass die
Sperrflächen und Randabstände frei bleiben
müssen.
