Shark Line SIMPLEX Montageanleitung Seite 5

1. Einmessen der Solaranlage
Vermessen Sie die PV-Anlage gemäß beiliegendem Verlegeplan. Zeichnen Sie zunächst die spätere
Lage der Anlage auf dem Dach an und beachten Sie insbesondere die im Verlege- &
Ballastierungsplan angegebenen Sperrflächen & Randabstände.

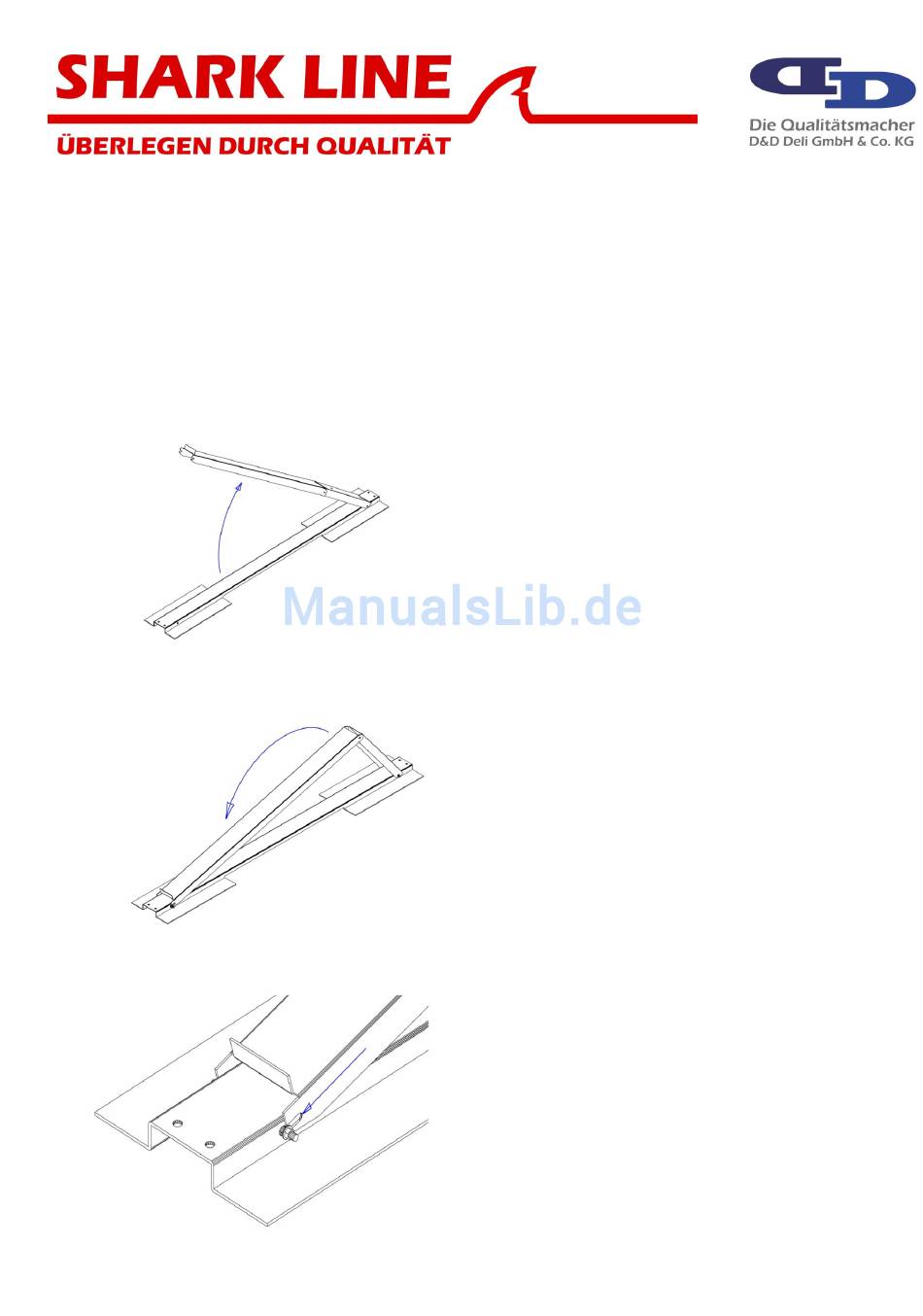

2. Montage der Dreieck-Konsole
Konsole auf das Dach stellen und oberen Teil
aufklappen.
Die Modulauflagefläche nach unten abklappen.
Das Langloch in die Schraube bis auf Anschlag
einführen. Jetzt muß die Konsole ausgerichtet
werden, anschliessend werden alle
Schraubverbindungen festgezogen. Beim Anziehen
sollte auf die gerade Ausrichtung der Konsole
geachtet werden, damit das Modul anschliessend
plan aufgebracht werden kann.
