Shark Line SIMPLEX Montageanleitung
Inhaltszusammenfassung für Shark Line SIMPLEX

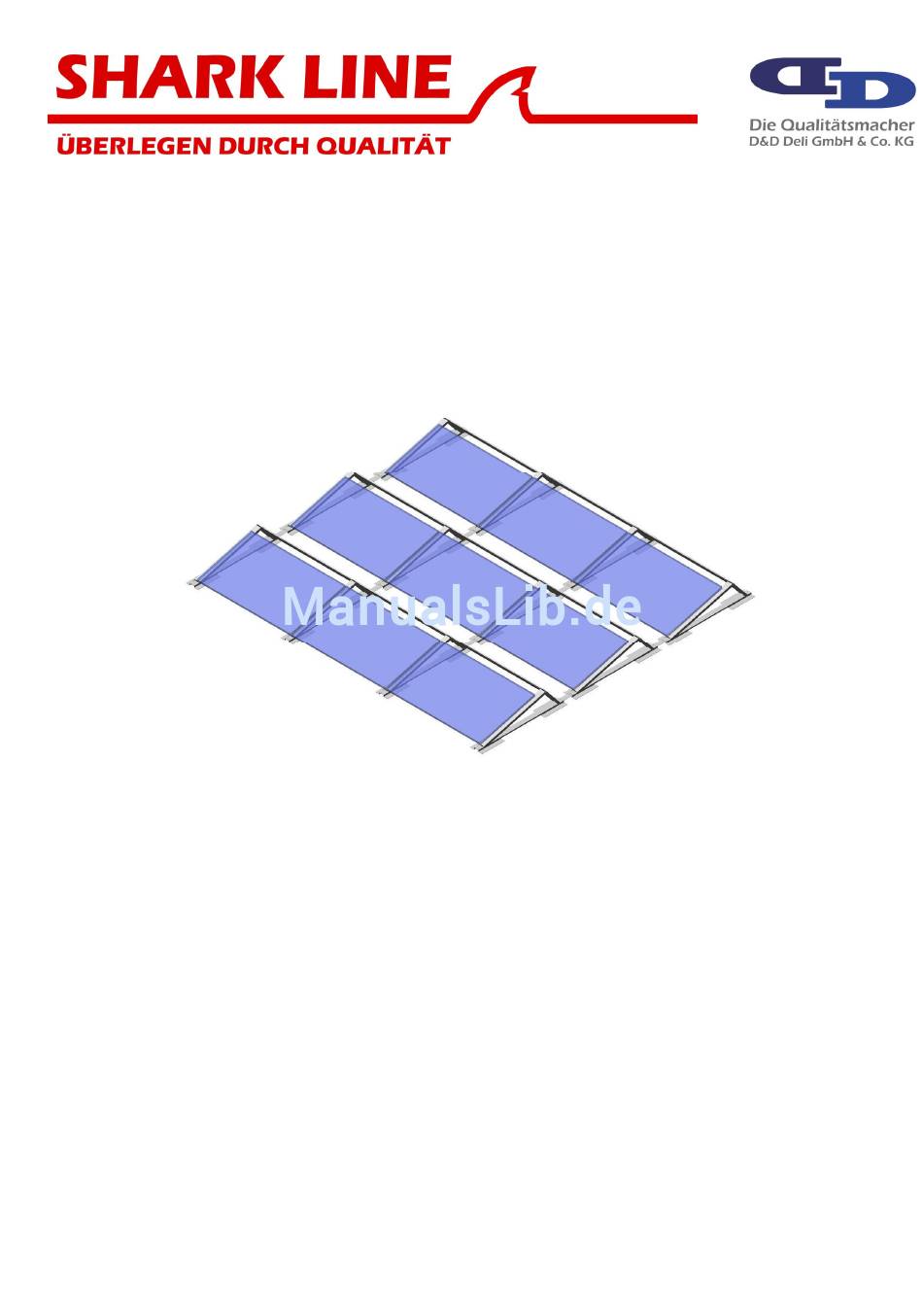

- Seite 1 SHARK SIMPLEX Montageanleitung gültig ab 01. Januar 2013...
- Seite 2 Übersicht Systemkomponenten D D D D reieck reieck reieck reieck- - - - Konsole Konsole Konsole mit Bautenschutzmatte Konsole mit Bautenschutzmatte mit Bautenschutzmatte mit Bautenschutzmatte Rückblech Rückblech Rückblech Rückblech Montagehilfe Montagehilfe Montagehilfe Montagehilfe M6 Sperrzahnmutter / Schraube Sperrzahnmutter / Schraube Sperrzahnmutter / Schraube Sperrzahnmutter / Schraube Endklemme...
-
Seite 3: Allgemeine Hinweise Und Sicherheitshinweise
Gebrauch Gebrauch Gebrauch Die vorliegende Montageanleitung beschreibt die bestimmungsgemäße Montage des SHARK simpleX Flachdach- Montagesystem auf flachen oder flach geneigten Dächern. Die Montage ist ausschließlich durch Fachfirmen durchzuführen. Die vorliegende Montageanleitung richtet sich speziell an den Monteur der Unterkonstruktion. Ergänzend zu dieser Ergänzend zu dieser... - Seite 4 Zur Montage wird der Unterkonstruktion wird lediglich ein Akkuschrauber (Alternativ: Nuss mit Ratsche oder 10er Gabelschlüssel) mit einer 10er Nuss benötigt. Zur Modulmontage benötigen Sie einen Inbusschlüssel. F-5012975; SHARK simpleX D&D Deli GmbH & Co. KG Aitranger Str. 20, 87640 Ebenhofen...
- Seite 5 1. Einmessen der Solaranlage Vermessen Sie die PV-Anlage gemäß beiliegendem Verlegeplan. Zeichnen Sie zunächst die spätere Lage der Anlage auf dem Dach an und beachten Sie insbesondere die im Verlege- & Ballastierungsplan angegebenen Sperrflächen & Randabstände. 2. Montage der Dreieck-Konsole Konsole auf das Dach stellen und oberen Teil aufklappen.
- Seite 6 3. Auslegen, Aufstellen und Verbinden der Dreieck-Konsolen Zu Beginn legen Sie die Konsolen in L-Form aus. Wir empfehlen mit der linken Seite und der vordersten Reihe zu beginnen. Bauen Sie jede Konsole wie unter 2. beschrieben auf. Verbinden Sie die Konsolen mit dem Schienenverbinder.
- Seite 7 Legen Sie jetzt unter Verwendung der Montagehilfe alle restlichen Dreieck Konsolen gemäß Verlegeplan aus und verbinden Sie diese entsprechend. 4. Montage der Rückbleche Verschrauben Sie das Rückblech auf der Rückstütze in die vorgegebenen Gewindenieten mit Sechskantschrauben. Beginnen Sie mit dem östlichen Rückblech in jeder Reihe.
- Seite 8 Achtung Achtung Achtung Achtung: Bei Unterbrechung der Baustelle müssen alle Kästen mit bereits montierten Rückbleche (unabhängig davon, ob das betreffende Modul bereits aufliegt) gemäß des Ballastierungsplans beschwert sein. Grundsätzlich sollte direkt nach Montage der Rückbleche die Ballastierung vorgenommen werden, um Schäden auch durch plötzliche Böen zu vermeiden.
- Seite 9 5. Ballastierung Die Ballastierung erfolgt zeitlich vor Montage der Module. Entnehmen Sie die vorgeschriebene Menge Ballast dem Ballastierungsplan. Verteilen Sie den Ballast auf den Trägerschienen unterhalb der Module im hinteren Bereich. Der Ballast kann sowohl mit Betonsteinen oder Säcken gefüllt mit Riesel oder Kies aufgebracht werden.
- Seite 10 6. Modulmontage Befestigen Sie die Module mit den beiliegenden Modulklemmen auf den Konsolen. Hinweis Hinweis Hinweis Hinweis: Die Rückbleche des SHARK simpleX wurde werkseitig exakt für den von Ihnen gewünschten Modultyp vorkonfektioniert und dürfen nur mit diesem Modul aufgebaut werden!
- Seite 11 Schraube M6x20 und einer Fächerscheibe (werden mitgeliefert) mit der Trägerschiene. Alternativ können in die Trägerschienen auch eigene Bohrungen für die Erdung angebracht werden. SHARK simpleX erfüllt alle Voraussetzungen zur Einbindung in vorhandene Blitzschutzsysteme oder in den Potentialausgleich. Die Eignung dafür ist durch normgemäße Tests nachgewiesen.
- Seite 12 D&D Deli GmbH & Co. KG Blechbearbeitung & Energietechnik Aitranger Str. 20 87640 Ebenhofen 08342 – 895620 www.dd-deli.com...
