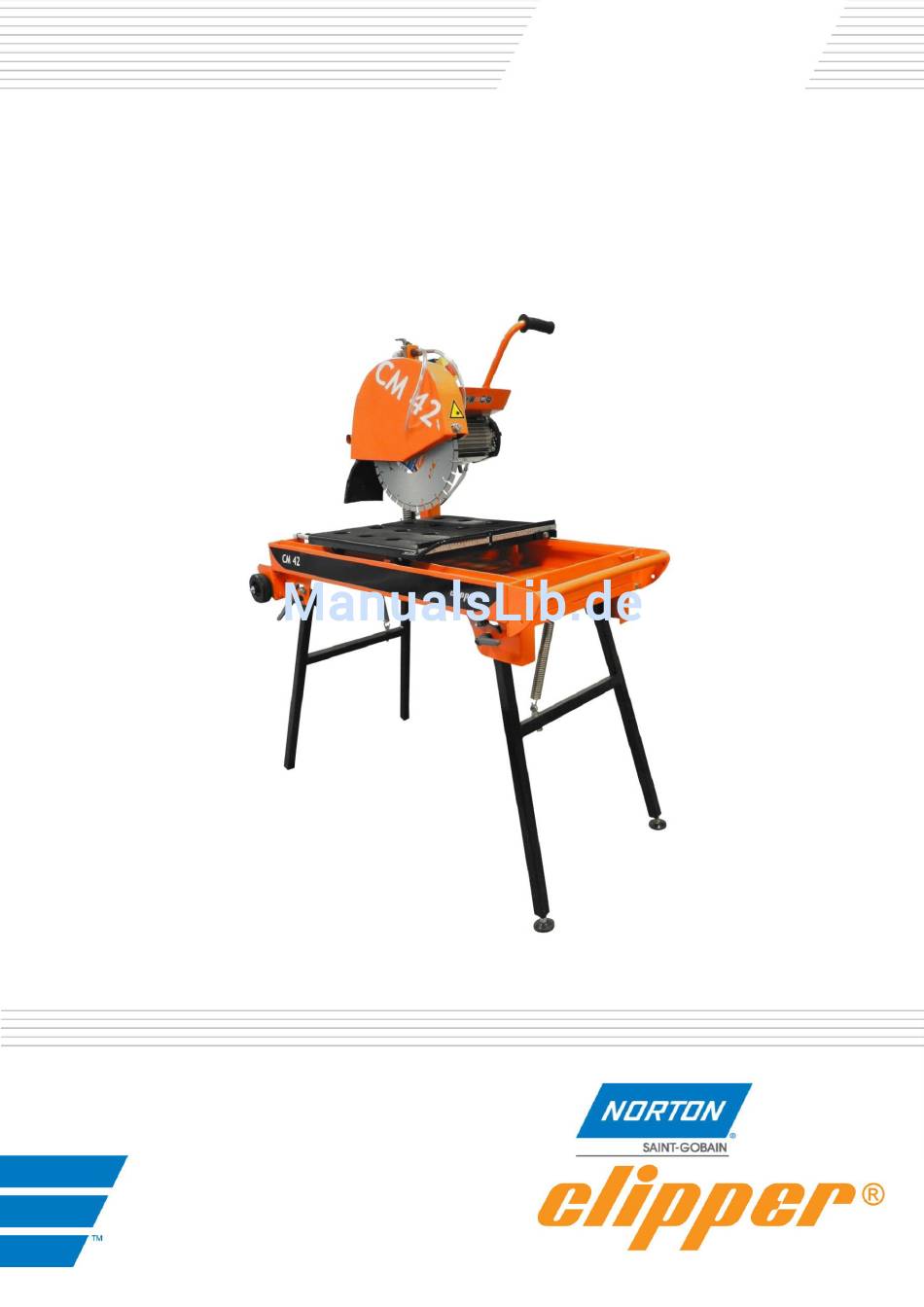

- Seite 1 CM 42 BETRIEBSANLEITUNG Übersetzung der Originalbetriebsanleitung...
- Seite 2 VERS. 2015.07.06 CM 42_MAN_DE...
-
Seite 3: Konformitätserklärung
VERS. 2015.07.06 CM 42_MAN_DE Konformitätserklärung Der Unterzeichnete Hersteller: SAINT - GOBAIN ABRASIVES S.A. 190, BD J. F. KENNEDY L- 4930 BASCHARAGE Erklärt hiermit, dass folgende Produkt: CM 42 230V 70184647620 Betonglättmaschine: Code : CM 42 230V UK 70184647989 Den Bestimmungen entsprechen: ... - Seite 4 VERS. 2015.07.06 CM 42_MAN_DE...
-
Seite 5: Inhaltsverzeichnis
VERS. 2015.07.06 CM 42_MAN_DE CM 42 BETRIEBSANLEITUNG INHALTSVERZEICHNIS 1 GRUNDLEGENDE SICHERHEITSHINWEISE ................6 1.1 Symbole ..........................6 1.2 Typenschild ..........................7 1.3 Sicherheitshinweise ........................ 7 2 MASCHINENBESCHREIBUNG ....................8 2.1 Kurzbeschreibung ........................8 2.2 Verwendungszweck ....................... 8 2.3 Baugruppen ..........................8 2.4 Technische Daten ......................... -
Seite 6: Grundlegende Sicherheitshinweise
VERS. 2015.07.06 CM 42_MAN_DE GRUNDLEGENDE SICHERHEITSHINWEISE Die CM 42 ist ausschließlich zum Sägen von abrasiven Baumaterialien mit NORTON - Diamantsägeblättern hauptsächlich vor Ort, auf der Baustelle, bestimmt. Eine andere oder darüber hinausgehende Benutzung entgegen den Hinweisen des Herstellers gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender. -
Seite 7: Typenschild
Demontieren Sie sofort beschädigte oder verschlissene Sägeblätter, da sie bei der Rotation eine Unfallgefahr darstellen. Benutzen Sie nur NORTON-Diamantsägeblätter da der Einsatz anderer Werkzeuge die Beschädigung der Maschine zufolge haben kann. Tragen Sie eine Sicherheitsbrille während des Schnittes und eine Atemschutzmaske während des Trockenschnittes. -
Seite 8: Maschinenbeschreibung

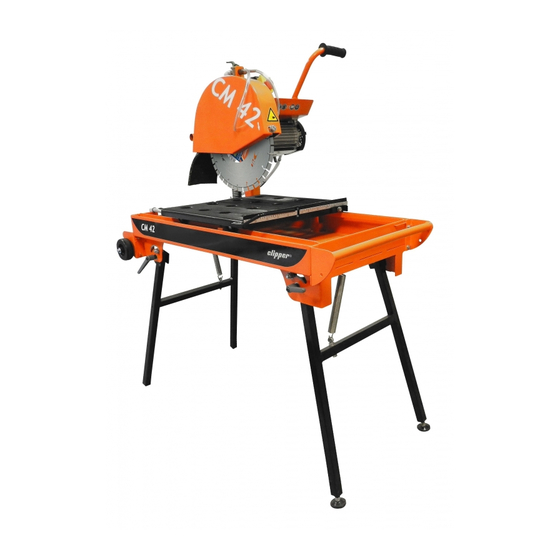

Kurzbeschreibung Die CM 42 ist eine leistungsstarke, robuste Trennmaschine für den Dauereinsatz auf der Baustelle oder im Betrieb. In Verbindung mit NORTON Diamantsägeblättern stellt die CM 42 ein Höchstmaß an Qualität und Leistung auf dem Gebiet der Steintrennmaschinen dar. Verwendungszweck Sie ist wahlweise für Nass- oder Trockenschnitt zum Trennen von Materialien wie Keramik,... - Seite 9 VERS. 2015.07.06 CM 42_MAN_DE Rahmen und Füße (1) Eine Stahlschweißkonstruktion verleiht die notwendige Stabilität. Der Rahmen ist mit parallelen Verstrebungen verstärkt. Die Füße werden mittels Flügelschrauben befestigt und können zugeklappt werden. Die Füße vorher sind regulierbar. Schneidkopf (2) Der Schneidkopf besteht aus einer Stahlschweißkonstruktion. Der Gewichtsausgleich erfolgt durch eine Zugfeder.
-
Seite 10: Technische Daten
VERS. 2015.07.06 CM 42_MAN_DE Technische Daten Antriebsmotor 2,2 kW 230V mit thermischem Schutz Motorschutzart IP54 Max. Blattdurchmesser 400 mm Blattaufnahmen 25,4 mm Blattdrehzahl 2800 min Mitnehmerflansch 90 mm Schnitttiefe max. 135 mm (ohne Umdrehen des Materials) Dauerschalldruckpegel 80 dB (A) laut ISO EN 11201 Schalleistungspegel 92 dB (A) laut ISO EN 3744 Schnittlänge max. -
Seite 11: Erklärung Über Die Vibrationsemissionen
VERS. 2015.07.06 CM 42_MAN_DE 2.5 Erklärung über die Vibrationsemissionen Der Vibrationsemission erklärter Wert folgend EN 12096. Maschine Gemessener Emissionswert K-Unsicherheit Benutztes Werkzeug Modell/Code von Vibrationen m/s2 m/s2 Modell/Code CM 42 230V 70184647620 <2.5 Clipper ALFA CM 42 230V UK 70184647989 ... -
Seite 12: Erklärung Über Die Emissionen Von Laerm
VERS. 2015.07.06 CM 42_MAN_DE 2.6 Erklärung über die Emissionen von Laerm Erklärter Wert der Emission folgenden Lärms EN ISO 11201 und NF EN ISO 3744. Maschine Schalldruckpegel K-Unsicherheit Schalleistungspegel K-Unsicherheit Modell/Code (Schalldruckpegel (Schalleistungspegel EN ISO 11201 NF EN ISO 3744 EN ISO 11201) NF EN ISO 3744) CM 42... -
Seite 13: Montage Und Erstmalige Inbetriebnahme
Die Maschine wird einsatzbereit ausgeliefert. Bevor Sie die Maschine zum ersten Mal benutzen, sind folgende Schritte zu unternehmen. Werkzeugmontage Benutzen sie ausschließlich NORTON - Diamantsägeblätter. Blattdurchmesser bis 400 mm können verwendet werden. Alle eingesetzten Werkzeuge müssen hinsichtlich ihrer zulässigen maximalen Schnittgeschwindigkeit auf die maximale Antriebsdrehzahl der Maschine ausgelegt sein. Schalten Sie die Maschine aus und trennen Sie diese vom Stromnetz, bevor Sie ein neues Sägeblatt... -
Seite 14: Einschalten Der Maschine
VERS. 2015.07.06 CM 42_MAN_DE Einschalten der Maschine Um die Maschine einzuschalten, heben Sie den vorderen Deckel des Schalters hoch und drücken Sie die grüne Taste. Um die Maschine auszuschalten, drücken Sie die rote Taste, oder direkt auf den vorderen Deckel. Wasserkühlung ... -
Seite 15: Transport Und Lagern
VERS. 2015.07.06 CM 42_MAN_DE TRANSPORT UND LAGERN Transportsicherung Demontieren Sie das Diamantblatt und leeren Sie die Wasserwanne vor dem Transport, Verfahren oder Versetzen der Maschine. Der Rolltisch mit Hilfe vom Drücker blockieren. Transportvorgang Sie können die Maschine auf zwei weisen Bewegen: Bei einen Person bei mittel der Transport rädern und mit die Füße eingeklappt oder mit zwei Personen mit die Füße ein –... -
Seite 16: Aufstellen Und Betrieb Der Maschine
VERS. 2015.07.06 CM 42_MAN_DE AUFSTELLEN UND BETRIEB DER MASCHINE In diesem Abschnitt finden Sie wichtige Hinweise zum Aufstellen und Betrieb der Maschine. Aufstellen Um die Maschine sicher zu betreiben, sollen Sie folgendes beachten. 5.1.1 Angaben zum Einsatzort Befreien Sie den Einsatzort von allem, was den Arbeitsvorgang behindern könnte. ... -
Seite 17: Wichtige Hinweise Zum Schneiden
VERS. 2015.07.06 CM 42_MAN_DE HINWEIS: Alternativ können Sie den Schneidkopf von Hand in der gewünschten Position halten. Wenn z.B. bei sehr dichten und festen Materialien der Schneiddruck sehr groß wird, sollten Sie in zwei oder drei Stufen auf volle Tiefe durchschneiden. 5.2.2 Stufenschnitt Gemäß... -
Seite 18: Wartung, Pflege, Inspektionen
VERS. 2015.07.06 CM 42_MAN_DE WARTUNG, PFLEGE, INSPEKTIONEN Sorgen Sie für eine regelmäßige Wartung um die Lebensdauer und Verfügbarkeit der Maschine zu erhöhen. Folgen Sie dafür diesem Wartungsplan: Optische Kontrolle (Zustand, dicht) Gesamte Maschine Säubern Flansche Säubern Blattaufnahme Kühlflossen des Säubern Elektromotors Wasserpumpe Säubern... -
Seite 19: Störung - Ursachen Und Beseitigung
VERS. 2015.07.06 CM 42_MAN_DE Die Lebensdauer Ihrer Maschine ist von ihrer Pflege abhängig. Säubern Sie die Maschine am Ende eines jeden Arbeitstages und hierbei besonders die Wasserpumpe, den Motor, die Flansche und die Wasserwanne damit Sie diese Maschine so lang wie möglich benutzen können. STÖRUNG - URSACHEN UND BESEITIGUNG Verhalten bei Störungen Schalten Sie die Maschine bei Betriebsstörungen aus und trennen Sie diese vom Stromnetz. -
Seite 20: Schaltplan 230V
VERS. 2015.07.06 CM 42_MAN_DE Schaltplan 230V... -
Seite 21: Ersatzteilbestellung
So können Sie Zeit und Geld sparen! Diese Maschine wurde hergestellt von Saint - Gobain Abrasives S.A. 190, Bd. J. F. Kennedy L-4930 BASCHARAGE Grand-duché de Luxembourg Tel.: 00352-50 401-1 Fax: 00352-50 16 33 http://www.construction.norton.eu e-mail : sales.nlx@saint-gobain.com... - Seite 22 VERS. 2015.07.06 CM 42_MAN_DE Ersatzteile, Sägeblätter und technische Beratung können Sie auch bei unseren Niederlassungen erhalten.
- Seite 23 VERS. 2015.07.06 CM 42_MAN_DE...
- Seite 24 VERS. 2015.07.06 CM 42_MAN_DE www.construction.norton.eu Saint-Gobain Abrasives 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel: ++352 50401-1 Fax: ++352 501633 e-mail: sales.nlx@saint-gobain.com...
