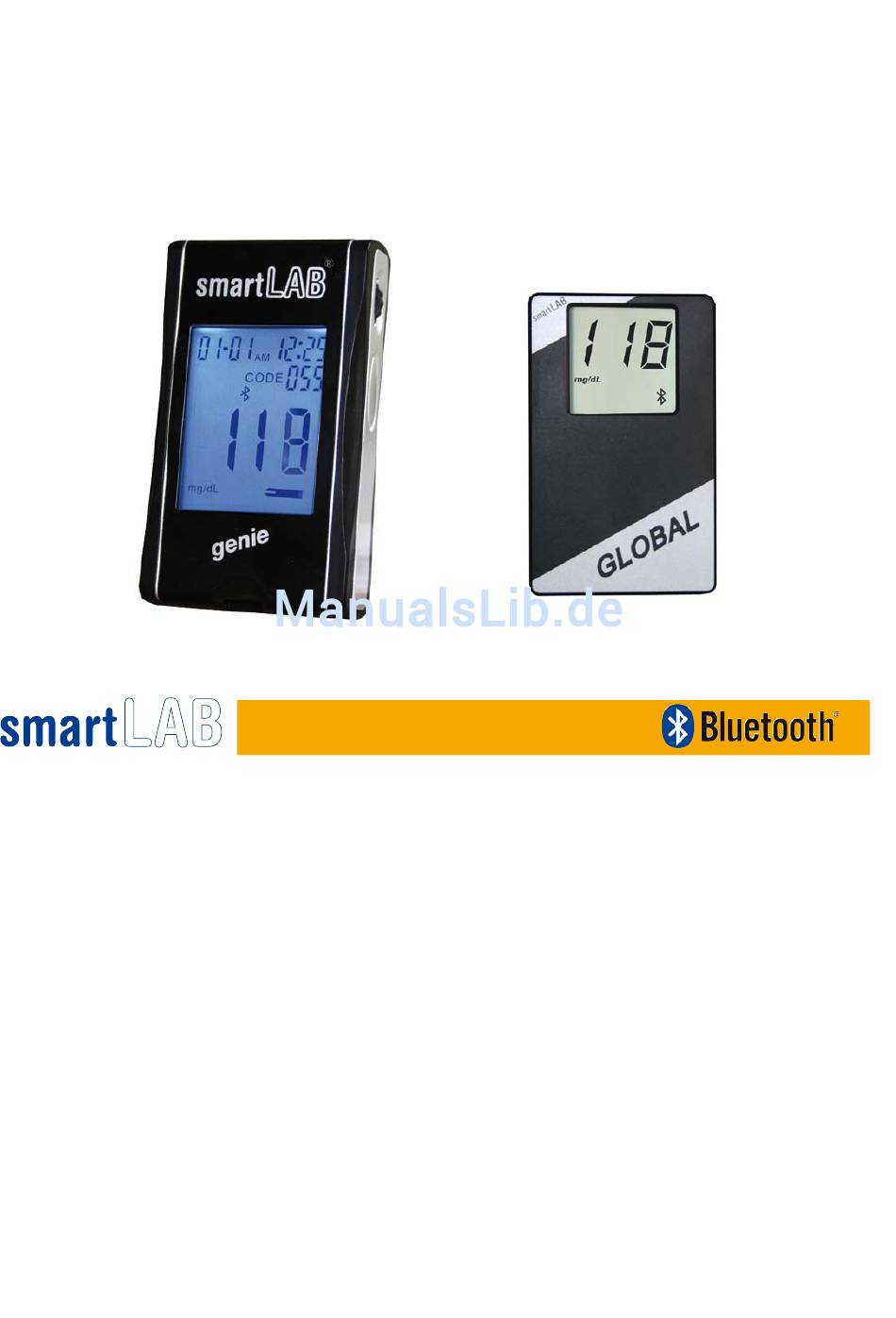

- Seite 1 ® Hinweise zur Datenübertragung mit Bluetooth is a registered trademark of Bluetooth SIG, Inc.
-
Seite 2: Einbau Des Bluetooth-Moduls
Diese Anleitung hilft Ihnen, das smartLAB Bluetooth Modul in Ihr smartLAB ® ® installieren und zu verwenden. Außerdem erfahren Sie hier, wie Sie Ihr smartLAB Blutzuckermessgerät kor- ® rekt einrichten und mit dem Bluetooth-fähigen Partnergerät (Handy, PC...) koppeln. Die Messwerte werden per Bluetooth-Funktechnik in andere Systeme übertragen. Diese Systeme heißen in dieser Anleitung „Partnergeräte“. - Seite 3 - Bitte Starten Sie nun am Partnergerät die Bluetooth-Funktion, um das smartLAB Gerät zu suchen. Hinweise ® hierzu finden Sie in der Bedienungsanleitung des Partnergeräts. Die Abbildungen hier zeigen als Beispiel ein Java-Handy. Abb1: Das Partnergerät sucht Bluetooth-fähige Geräte in der Umgebung - Sollten bei der Suche mehrere Geräte gefunden werden, wählen Sie „HMM-BT“...
-
Seite 4: Einstellungen Am Smartlab ® Genie Gerät
Um das smartLAB ® 3. Einstellungen am smartLAB genie Gerät ® genie die Blutzuckerwerte nach jeder Messung an das Partnergerät übertragen kann, Damit das smartLAB ® muss es neben einer erfolgreichen Kopplung noch entsprechend eingestellt werden. Bitte gehen Sie wie folgt vor: - Schalten Sie das Gerät ein, indem Sie die „S“-Taste so lange gedrückt halten, bis die Anzeige aufleuchtet. - Seite 5 - Drehen Sie am Scroll-Rad bis in der Anzeige „ON“ erscheint und drücken Sie danach zur Bestätigung das Scroll-Rad. Die Eingabe ist nun gespeichert; im Display erscheint „bE-bE“ genie Gerätes, um wieder in den Bereitschafts- - Danach drücken Sie bitte einmal die „S“-Taste des smartLAB ® modus zu gelangen.
- Seite 6 4. Einstellungen in der Tagebuch-Software auf Ihrem Partnergerät Nachdem Sie Ihr smartLAB genie mit dem Partnergerät gekoppelt und eine Bluetooth-Übertragung aktiviert ® haben, müssen Sie in der Software bestimmte Einstellungen vornehmen, damit die Messwertübertragung funktioniert. Diese Anleitung zeigt Ihnen Schritt für Schritt, was Sie im elektronischen Diabetiker-Tagebuch- programm SiDiary einstellen müssen, damit Ihr smartLAB...
- Seite 7 Sie den Menü- 4. Wählen Sie Ihr smartLAB Gerät aus (smartLAB ® ® ® punkt „Werte automatisch auslesen“ In der Übersicht von SiDiary sehen Sie nun in der linken Ecke das Bluetooth-Symbol.
- Seite 8 B) Bluetooth-Einstellungen für Windows-Mobile Handys Bei Geräten mit Windows Mobile sind wenige Schritte mehr erforderlich. Zusätzlich muss hier noch ein aus- gehender COM-Port eingerichtet werden. Stellen Sie auch hier zunächst eine Bluetooth-Verbindung mit Ih- rem Messgerät her, wie in Punkt 2 beschrieben. 2.
- Seite 9 6. Bestätigen Sie die erfolgreiche Kopplung mit 5. Geben Sie das Passwort „8888“ ein „Fertig“ Die weiteren Abbildungen können sich je nach Version von Windows Mobile und des verwendeten Gerätes unterscheiden. Sie sehen hier jeweils die Ansichten eines Smart Phones mit Windows Mobile 5. 2.
- Seite 10 3. Als nächstes wählen Sie „Bluetooth“ 4. Dort schalten Sie Bluetooth ein und gehen dann rechts unten auf „Menü“ 5. Aus dem Menü wählen Sie bitte „COM An- 6. Dort wählen Sie aus dem Menü den Punkt schlüsse“ aus „Neuer ausgehender Port“ -10-...
- Seite 11 7. Anschließend müssen Sie den Bluetooth- 8. Nachdem Sie ihn markiert haben, gehen Dienst wählen, der diesem Port zugeweisen Sie bitte auf „Auswählen / Weiter“. Hier kön- werden soll. nen Sie jetzt einen COM-Port festlegen. Im Beispiel ist der ausgehende Port „COM7“. Falls dort „Sichere Verbindung“...
-
Seite 12: Datenübertragung Mit Dem Smartlab
Messwerte entgegen, die vom Gerät mit dieser Seriennummer kommen. Wir empfehlen aber, die- se Option nur dann zu nutzen, wenn es aufgrund anderer Messgeräte in Reichweite zu Problemen kommen könnte. 5. Datenübertragung mit dem smartLAB genie Gerät ®... - Seite 13 - Nach ca. 3 Sekunden beginnt das Bluetooth Symbol zu blinken. - Überzeugen Sie sich, dass das Partnergerät empfangsbereit ist - Das smartLAB genie versucht nun die Verbindung aufzubauen und den Wert zu übertragen ® - Blinkende Striche „---“, die von links nach rechts laufen bedeuten, dass Daten übertragen werden.
- Seite 14 Bluetooth-Kommunikation über den mitgelieferten Check-Streifen. ® Achtung: Bitte achten Sie vor der Messwertübertragung darauf, dass am smartLAB®global Datum und Uhrzeit korrekt eingestellt sind, damit das Partnergerät die Messwerte zuordnen kann! Die Einstellung von Datum und Maßeinheit erfolgt über das Programm auf Ihrem Partnergerät. Im Beispiel von SiDiary gehen Sie dazu folgendermaßen vor:...
- Seite 15 HMM Diagnostics GmbH Friedrichstr. 89 69221 Dossenheim Germany www.hmm.info...
