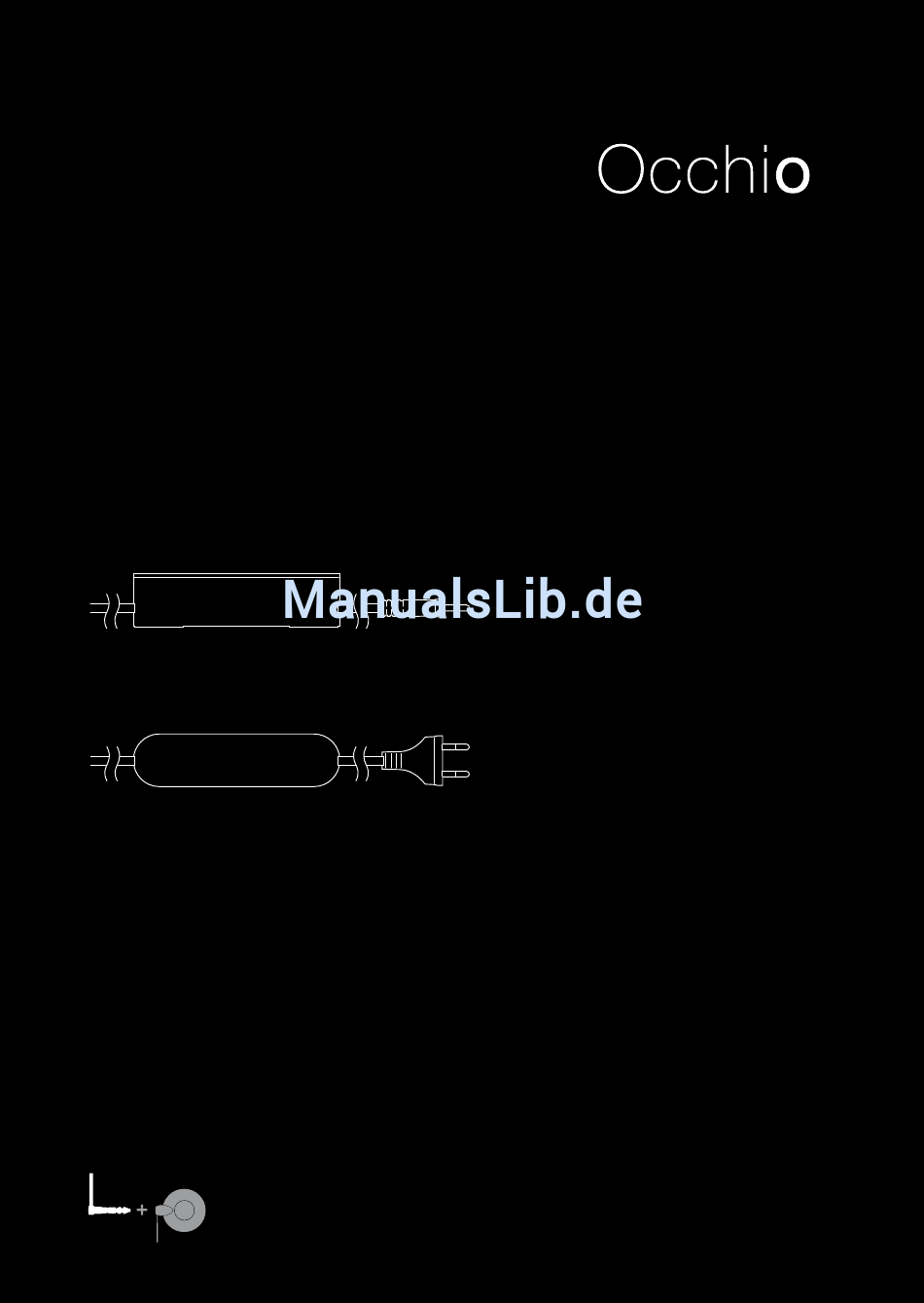

Inhaltszusammenfassung für Occhio controller
- Seite 1 Occhio controller Montageanleitung mounting instructions body head...
- Seite 3 Occhio controller Montageanleitung S. 2 mounting instructions p. 17...
- Seite 4 Sicherheitshinweise Die Montage von Elektrokomponenten darf nur von qualifiziertem Fachpersonal durchgeführt werden! Vor den Arbeiten an der Leuchte diese unbedingt vom Netz trennen! Den Sicherheitsabstand zu brennbaren 0.2m Objekten einhalten! Vor dem Wechsel des Reflektorkopfes und des Leuchtmittels, Leuchte ausschal- ten und abkühlen lassen.
-
Seite 5: Inhaltsverzeichnis
Produktbeschreibung Occhio controller ist ein Tastdimmer für Occhio Niedervolt-Halogen-Leuchten der Schutzklasse 2 mit optionaler Sensor- bedienung und Sensorpadanschluss. Zur Verwendung mit Occhio-Leuchten auf Aufbaudosen mit Kabeldurchführung. Das mitgelieferte Isomontageset isoliert die Leuchte vom Untergrund und er- möglicht so die Sensordimmung durch Berührung des Leuchtenkörpers. -
Seite 7: Aufbau
Aufbau Occhio NV Leuchte Aufbaudose mit Kabeldurchführung Netzstecker Occhio controller Sensorpad (optional) -
Seite 8: Montage
Montage Achtung! Vor der Montage alle stromführenden Leitungen vom Stromnetz trennen! Schutzfolie der Isolierfolie abziehen und auf die Rückseite der Dose kleben. Aussparung mit einem Cutter ausschnei- den. Aufbaudose an gewünschter Stelle an die Wand setzen und so drehen, dass die Gewindebuchsen zur Leuchtenmontage waagrecht ausgerichtet sind. - Seite 9 Montage Kabelende des Occhio controllers durch die Tülle führen. Die gewünschte Länge des Kabels festlegen, Zugentlastung aufschieben und die Schraube in der Zugentlastung festziehen. Dann das überstehende Kabel auf ca. 8 cm kürzen. Gegebenenfalls Kabelenden abisolieren Occhio und mit Aderendhülsen versehen.
- Seite 10 Montage Kabelenden des Leuchtenkörpers nach Schema an die Klemme anschließen. Sensorkabel in der Mitte (Symbol Erde) anschließen. 12 V Sensor 12 V Leuchtenkörper auf Dose aufsetzen und mit mitgelieferten Inbusschrauben anschrauben.
- Seite 11 An- und Ausschalten/Dimmen Occhio controller im Auslieferungszustand: Schalt- und Dimmfunktion über Tastwippe. Kurzes Betätigen der Tastwippe schaltet die Leuchte ein und aus. Längeres Betätigen der Tastwippe dimmt die Leuchte stufenlos auf und ab. Eine Übersicht über die unterschiedlichen Setup-Optionen des Occhio controllers...
-
Seite 12: Occhio Controller Setup
Occhio controller Setup... - Seite 13 Schalt- und Dimmfunktion über Längeres Berühren des Sensorpads Tastwippe und durch Berühren oder Betätigen der Tastwippe dimmt die des Sensorpads. Leuchte stufenlos auf und ab. Beim Abziehen des Occhio sensorpads vom controller wird automatisch ein kurzer Einstellungs- und Dimmvorgang ausgeführt.
-
Seite 14: Sensordimmung
Netzfrequenzen in der Stromversorgung oder zu gute Isolierung des Anwenders gegenüber dem Boden beeinträchtigt sein. Mögliche Abhilfe: · Netzstecker umgekehrt in die Steck- dose einstecken. · Sensorfunktion durch Einsetzen des Kunstoffpins deaktivieren und Leuchte über den Controller steueren. -
Seite 15: Pflegehinweise
Pflegehinweise Zur Reinigung der Metall- als auch der Glasteile der Leuchte empfehlen wir die Verwendung eines Glasreinigers. Leuch te nur in abgekühltem Zu stand reinigen! -
Seite 16: Technische Daten
Technische Daten Artikelbezeichnung: Occhio controller Tastdimmer mit optionaler Sensor- bedienung und Padanschluss, inkl. Isomontageset, zur Verwendung mit Aufbaudose mit Kabeldurch- führung. l 148 mm, b 45 mm, h 40 mm matt 7B 40 08 M chrom 7B 40 08 C Technische und gestalterische Änderungen vorbehalten... -
Seite 17: Info & Kontakt
Info & Kontakt Weitere Fragen beantwortet gerne Ihr Occhio Fachhändler www.occhio.com info@occhio.com MA_90785_Occhio_controller_de | 07_2011... - Seite 19 Occhio controller mounting instructions...
- Seite 20 Safety precautions Electrical components must be assem- bled only by qualified personnel. Before working on the lamp, always disconnect it from the mains. Maintain the minimum safety distance 0.2m from flammable materials. Before changing the reflector head and the bulb, switch off the lamp and allow it to cool down.
- Seite 21 Product description Occhio controller is a touch dimmer for Occhio low voltage halogen lamps, safety class 2, with optional sensor operation and sensor pad connection. For use with Occhio lamps mounted on spacing boxes with a cable gland. The supplied iso mounting kit isolates...
-
Seite 23: Configuration
Configuration Occhio NV lamp Spacing box with cable gland Mains plug Occhio controller Sensor pad (optional) -
Seite 24: Mounting
Mounting Caution Before mounting, disconnect all current-carrying lines from the mains supply. Remove the protective film from the insulating foil and stick it to the back of the spacing box. Use a cutter to cut out the recess. Place the spacing box at the desired position on the wall and turn it so that the bushings for mounting the lamp are aligned vertically. - Seite 25 Mounting Guide the cable end of the Occhio cont- roller through the grommet. Determine the desired length of the cable, slide on the cord grip and tighten the cord grip screw. Then shorten the remaining cable to approx. 8 cm.
- Seite 26 Mounting Connect the ends of the cables for the lamp body to the terminal block as shown in the diagram. Connect the sensor cable in the middle (earth symbol). 12 V Sensor 12 V Fit the lamp body onto the box and screw on with the Allen screws provided.
- Seite 27 A short actuation of the rocker button switches the lamp on and off. Prolonged actuation of the rocker button continuously brightens and dims the lamp. An overview of the different setup options for the Occhio controller can be found on the following pages.
-
Seite 28: Occhio Controller Setup
Occhio controller setup... - Seite 29 When the sensor pad is removed from the controller, a short setting and dimming cycle is carried out.
-
Seite 30: Sensor Dimming
Possible remedy: · Plug the mains plug into the socket the other way round. · Deactivate the sensor function by inser- ting the plastic pin and control the lamp via the controller. - Seite 31 Care instructions We recommend using a glass cleaner to clean both the metal and glass parts of the lamp. Always allow the lamp to cool down before cleaning.
-
Seite 32: Technical Data
Technical data Item description: Occhio controller Touch dimmer with optional sensor operation and pad connection, incl. iso mounting kit, for use with spacing box with cable gland. l 148 mm, w 45 mm, h 40 mm matt 7B 40 08 M... -
Seite 33: Information & Contact
Information & contact Your Occhio specialist retailer will gladly answer any other questions www.occhio.com info@occhio.com MA_90785_Occhio_controller_en | 07_2011... - Seite 36 Occhio GmbH Wiener Platz 7 D 81667 München Fon +49-89-44 77 86 30 Fax +49-89-44 77 86 39 info@occhio.com www.occhio.com...
