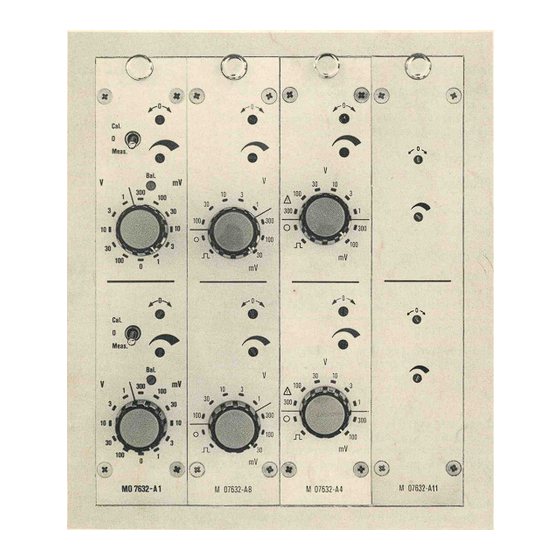

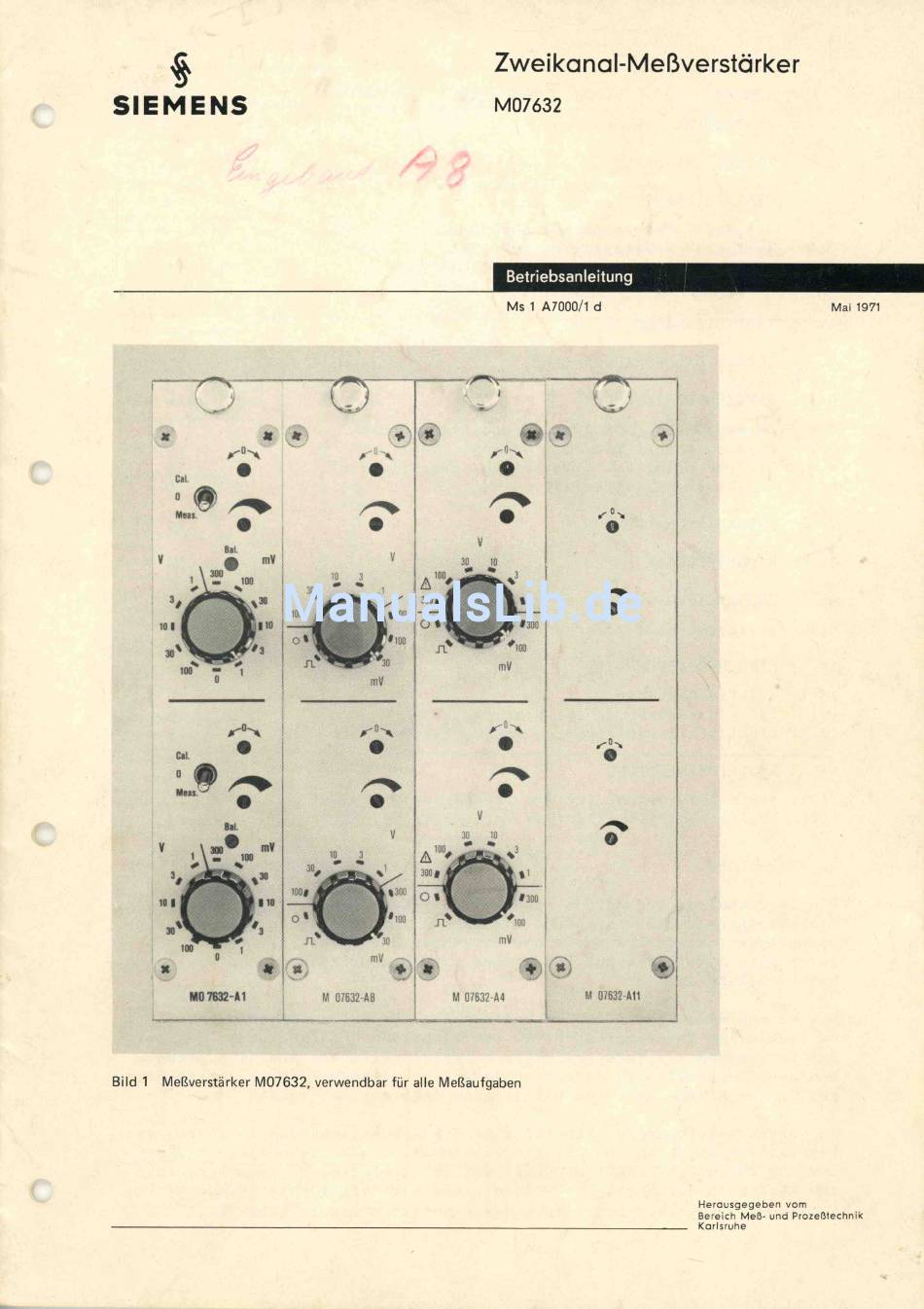

- Seite 1 & Zweikanal-Meßverstärker S IE M E N S M07632 Betriebsanleitung Ms 1 A7000/1 d Mai 1971 Bild 1 Meßverstärker M07632, verwendbar für alle Meßaufgaben H erausgegeben vom Bereich Meß- und Prozeßtechnik Karlsruhe...
-
Seite 2: Inhaltsverzeichnis
10.3. Lichtstrahl-Oszillograph OSCILLOFIL V ABGLEICHANLEITUNG 7 6 3 2 11.1. Abgleichanleitung für den Verstärker M O 11.2. Abgleichanleitung für den Verstärker M07632-A4 1. VERWENDUNG Die Zweikanal-Meßverstärker sind galvanisch getrennte, direktgekoppelte Gleichspannungs-Meßverstärker. Sie dienen zum Verstärken geringer M e ß spannungen schnellveränderlicher Vorgänge. Die Verstärker zeichnen sich durch gute Stabilität und Linearität, geringe Drift und hohe Gleichtakt... -
Seite 3: Technische Daten
2. TECHNISCHE DATEN Zweikanal- M07632-A1 M07632-A4 M07632-A8 M07632-A11 Meßverstärker Eingang Eingangswiderstand in allen Stufen) 2 x 1 M ß 1 M ß 100 kß > 10 kß Meßbereiche ± 1/3/10/30/100/300 mV ± 100/300 mV ± 30/100/300 mV in Stufen einstellbar ±... -
Seite 4: Bedienelemente
Kordelschraube Bild 2 Frontplatte des Zweikanal Meßverstärkers M07632-A1 3.1. Zweikanal-Meßverstärker M07632-A1 (+^ 1 mV, Bild 2) Die einzelnen Bedienelemente haben folgende Funktion. Mit dem Betriebs wahlschalter (l) lassen sich in 3 Stellungen verschiedene Betriebszu stände des Verstärkers wählen. In Schaltstellung "meas." (Messen) arbeitet der Verstärker im Meßbe... -
Seite 5: Zweikanal-Meßverstärker M07632-A4
Gleichgewichtes der Eingangsstufe dient der als rotes Schlitzpotentiometer ausgeführte Steller (5). (+ 100 mV, Bild 3 ) 3.2. Zweikanal-Meßverstärker M07632-A4 Als Besonderheit ist zu beachten, daß die Prüfspannung für diesen V e r stärker 1500 V eff beträgt, jedoch darf die höchstzulässige Meßspannung... -
Seite 6: Zweikanal-Meßverstärker M07632-A11
Klarheit bestehen. Es ist daher empfehlenswert, die vorliegende Bedie nungsanleitung durchgehend zu beachten. Der Zweikanal-Meßverstärker ist vor Anlegen der Meßschaltung durch die Netzleitung mit der Schutzerde (gemäß VDE 0411 £ 5) zu verbinden. Nach Anlegen der Netzspannung benötigt der Verstärker M07632-A1 etwa 2 Minu-... -
Seite 7: Aufbau Und Wirkungsweise
ten Anwärmzeit bis zur Betriebsbereitschaft. Die übrigen Verstärker 7632 typen M O benötigen keine Anwärmzeit. Nach etwa 10 Minuten haben sich die Verstärker stabilisiert und sind 7 6 3 2 voll betriebsbereit. Der lmV-Zweikanal-Verstärker M O -AI benötigt jedoch etwa 30 Minuten "Einbrennzeit", um die hochempfindlichen E in gangsstufen 1 mV und 3 mV in thermisches Gleichgewicht zu bringen. -
Seite 8: Eingangsschaltungen
G r o b a b s c h w ä c h e r F e in a b s c h w ä c h e r B e t r ie b s w a h ls c h a lt e r F o lg e v e r s tä... -
Seite 9: Asymmetrischer Eingang, Einseitig Geerdet
6.1. Asymmetrischer Eingang, einseitig geerdet (angewendet im Me ßver stärker M07632-A11, Bild 7) Dieser Verstärker ist von seinem Verwendungszweck her gesehen einfach aufgebaut. Um Einstreuungen von Gegentakt-Störspannungen auf die M e ß signal-Leitungen und über den Meßquellenwiderstand auf ein Mindestmaß... -
Seite 10: Differenzeingang, Symmetrisch, Potentialfrei
6.3. D i f f e r en z ei n g a n g, symmetrisch« po te nt ia l fr e i (angewendet im Meßverstärker M07632-A1 und -A8, Bild 9) Diese Eingangsschaltung erlaubt durch entsprechende Anschluß der M eß schaltung auch asymmetrische und geerdete Messungen durchzuführen, (Siehe Abschnitt 6.4,1.) Ihr wesentlicher Vorteil ist eine hohe Gleich... -
Seite 11: Ausgangsschaltungen
7. AUSGANGSSCHALTUNG Zweikanal-Meßverstärker werden in überwiegendem Maße an Galvanometer in Lichtstrahl-Oszillographen angeschlossen. Zur Kompensation der thermisch bedingten Widerstandsänderung der Galvan ome te rs pu le , welche bei Span nungsausgang des Verstärkers zu einer erheblichen Empfindlichkeitsän derung führt, ist der Verstärker mit einem Konstantstromausgang von max. - Seite 12 Signal U-Eingang A usg ang-J + oder -50 m A _ G le ich sp an n ung Nenn Jss = 5 0 mA Wec hs elspannung U N e n n / V 2 U e f f Tabelle 2 Der Galvanometertyp S 4000 stellt in Verbindung mit den Verstärkern eine optimale Kombination dar.
- Seite 13 > «r > *- = 0 » £ > :j5 > “ • «i c4“ o “ •Ü < > — ««i «M e - - t - * +• Tabelle 3...
-
Seite 14: Störeinflüsse
8. STÖREINFLÜSSE Die Güte der einzelnen Verstärkertypen wird im allgemeinen durch Rauschen, Drift, Stabilität und andere Fehler klassifiziert. Diese Störeinflüsse werden jedoch so gering gehalten, daß sie für die vorgesehenen Verwendungs- zwecke unerheblich werden. Häufig auftretende Störsignale am Ausgang eines Verstärkers finden ihre Ursache in zu geringer Gleichtaktunterdrückung oder zu hohem Störspannungs... -
Seite 15: Umschaltung Von Strom- Auf Spannungsausgang
Gleichtaktunterdrückung zu verwenden, was jedoch nur durch aufwendige Konstruktion erreicht werden kann. Bild 12 Gleichtaktunterdrückung, Verstärker M07632-A1 (Meßbereich 1 mV) UMSCHALTUNG VON STROM- AUF SPANNUNGSAUSGANG 9.1. Zweikanal-Meßverstärker M07Ö32-A1 (+; 1 mV) ah Fabr.-Nr. 4201 Die Normalausführung des Verstärkers ist mit einem konstanten, lastun... -
Seite 16: 19"-Ti Schgehäuse
10.1, 19"-Tischgehause Wie Bild 14 zeigt, können die Zweikanal-Meßverstärker, deren Höhe 177 mm beträgt (4 Höheneinheiten *)), ohne weiteres in 19"-Tischgehäuse einge baut werden. Die Breite eines Verstärkers mißt jeweils l/l2 19" und die Einbautiefe etwa 380 mm. Bild 13 Zweikanal-Meßverstärker im Tischgehäuse 19"... - Seite 17 Eingang Ausgang von außen Stift gesehen Dose Z U B E H Ö R je Zweikanalverstärker Stck Kupplungsdose ,3 pol. C 71334- Z 5 3 - E 26(T3261 /1) *) + q iA je zusätzlichen Stck Kupplungsstecker, 2 pol. C 71334- Z 5 3 - E 141 (T 3213/1) Doppelverstärker - Stck Netz - Zuleitung...
-
Seite 18: Abgleichanleitung
M e ß k a b e l . 11.1. Abgleichanleitung für den Verstärker M07632-A1 Es können am Meßverstärker M07632-A1 folgende Fehler, die einen Abgleich erforderlich machen, auftauchen: a) N ul l pun kt spr ün ge , die beim Durchschalten des Grobabschwächers ( ) am Verstärkerausgang auftreten (Offset-Strom- oder Spannungsfehler). -
Seite 19: Beseitigung Der Nullpunktsgrünge Durch Internen Abgleich
man diese mit dem roten in der Frontplatte befindlichen Nullpunktab- gleichsteller (P9) auf 0 Volt ab. Zur Kontrolle des Nullabgleiches den Schalter (S) zwischen Stellung "meas.” und "0" hin- und herschalten. Die Spannung im Verstärkerausgang muß 0 Volt bleiben. Nunmehr den Kippschalter (S) auf "meas." stellen und den Grobabschwächer (A) von Stellung M0"... - Seite 20 nicht 0 Volt sein muß* Dem Betriebswahlschalter zwischen den Stellungen "meas." und M0 M hin- und herschalten. Während dieser Schaltungen be obachten, ob Änderungen der AusgangsSpannung auftreten. Sollten sie Vor kommen, können diese mit dem Potentiometer PI (Bild 16) beseitigt werden Nunmehr den Verstärkungsfaktor mit dem Feinabschwächer (P8) auf Minimal...
- Seite 21 L2 LA L3 P3PA braun} \ \ \ \ PI P3 PA P5 Bild l6 Meßverstärker M07632-A1, Bauelementenseite für Fabr.-Nr. FA1-2 bis 4569 Bild 17 Meßverstärker M07632-A1, Leiterbahnseite für Fabr.-Nr. FA1-2 bis 4569...
- Seite 22 Danach die Brücke zwischen B und C (Bild 17) wieder öffnen. Hierauf den Grobabschwächer von 1 mV nach 0 durchschalten, wobei die Ausgangsspan nung während dem Verlauf aller Schaltungen 0 Volt betragen muß. 7 6 3 2 Bild 18 Meßverstärker M O - A I , Leiterbahnseite ab Fabr.-Nr.
-
Seite 23: Überprüfung Der Internen Kalibrierspannung Des Verstärkers
(Bild 16 b zw. 19) die Ausgangsamplitude des Verstärkers mit Hilfe eines der erwähnten Anzeige- oder Registriergeräte auf Maximalwert einstellen. 11.2. Abgleichanleitung für den Verstärker M07632-A4 (Bilder 21 und 22) Zur Prüfung des Verstärkers den Meßaufbau nach Bild 15 vornehmen. Die benötigten Geräte sind die gleichen wie sie in Kap. - Seite 24 Bild 20 Meßaufbau für Abgleich des Kalibriersprunges Bild 21 Meßaufbau für Abgleich der Gleichtaktunterdrückung...
- Seite 25 Mit dem Potentiometer P2 nun den Ausgangsstrom auf 50 mA _ + 50 fiA ein stellen. Abgleichversuche an Verstärker A4, die auf Grund vorgeschrie bener Anleitungen nicht zum Erfolg führen, müssen zur Instandsetzung an das Herstellerwerk eingesandt werden. M a s s e l * z * • Bild 22 Meßverstärker M07632-A4, Bauelementenseite...
- Seite 26 Bild 23 Maßbild, Zweikanalverstärker R 105 1 8 Bild 24 Netzteil für M07Ö32-A1 ab Fabr.-Nr. 4570...
- Seite 27 R 105 18 Netzteil für M07Ö32-A1 bis Fabr.-Nr. 4569 Netzteil für M07632-A8...
- Seite 28 Stromlaufplan für M07632-A1 bis Fabr.-Nr. FA1-2 4569...
- Seite 29 Stromlaufplan für M07632-A1 Fabr.-Nr. FAl-3> 4570...
- Seite 30 Stromlaufplan für M07Ö32-A4...
- Seite 31 Stromlaufplan für M07632-A8...
-
Seite 32: Siem Ens Aktiengesellschaft
------------------------------ ------------------------------ ■ SIEM ENS AKTIENGESELLSCHAFT Printed in G erm any 571 0 5...
