Siemens SITRADYN EDITION 2 Betriebsanleitung

SITRADYN EDITION 2
120-W-Vollverstärker
120-W Mixer Power Amplifier
Betriebsanleitung / Operating Instructions

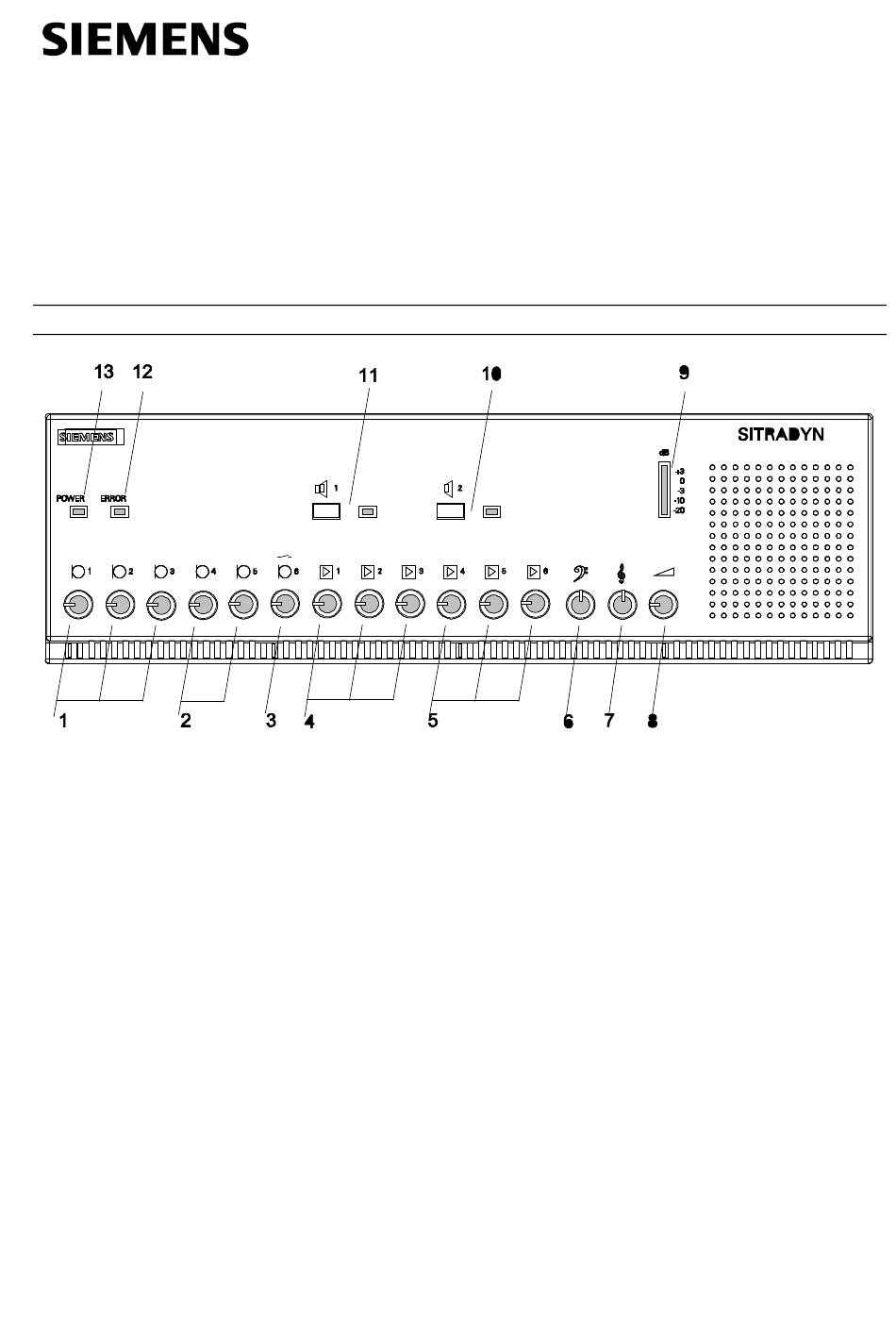

1 Pegelsteller Mikrophoneingang 1-3
2 optioneller Mikrofoneingang 4 und 5
3 Pegelsteller Mikrophoneingang 6 (mit Limiter)
4 Pepelsteller Lineeingang 1-3
5 optioneller Line-/Mikrofoneingang 4-6
6 Tiefensteller
7 Höhensteller
8 Summenpegelsteller
9 Aussteuerungsmesser
10 Lautsprecher-Kreistaste 2 mit LED
11 Lautsprecher-Kreistaste 1 mit LED
12 ERROR LED
13 POWER LED
Anwendungsbereich
Die Vollverstärker sind für hochwertige
Musikübertragungen in Mehrzweckhallen ebenso
geeignet wie für Ruf- und Kommandoanlagen, bei denen
es auf gute silbenverständliche Sprachübertragungen
ankommt.
• 4 Mikrofoneingänge (erweiterbar), einer mit Vorrang
3 hochpegelige Line-Eingänge (erweiterbar)
•
Einschleifpunkt
•
Line-Ausgang
•
2 100 V-Übertragerausgänge, einzeln schaltbar
•
• 8 Ohm Direktausgang
Bestell-Nr. / Order No. C98392-A9702-A52-2
1 Volume control for microphone input 1-3
2 optional microphone input 4 and 5
3 Volume control for microphone input 6 (with limiter)
4 Volume control for line input 1-3
5 optional line/microphone input 4-6
6 Bass control
7 Treble control
8 Master volume control
9 Level indicator
10 Loudspeaker zone selector 2 with LED
11 Loudspeaker zone selector 1with LED
12 ERROR LED
13 POWER LED
Application
The mixer power amplifier is suited for top-quality music
transmissions in multipurpose halls as well as for paging
and announcement systems that require superior syllabic
articulation in voice transmissions.
4 microphone inputs (expandable), one with priority
•
3 high-level line inputs (expandable)
•
Insertion point
•
Line output
•
• 2 100 V transformer outputs, each switchable
• direct 8 Ohm output
