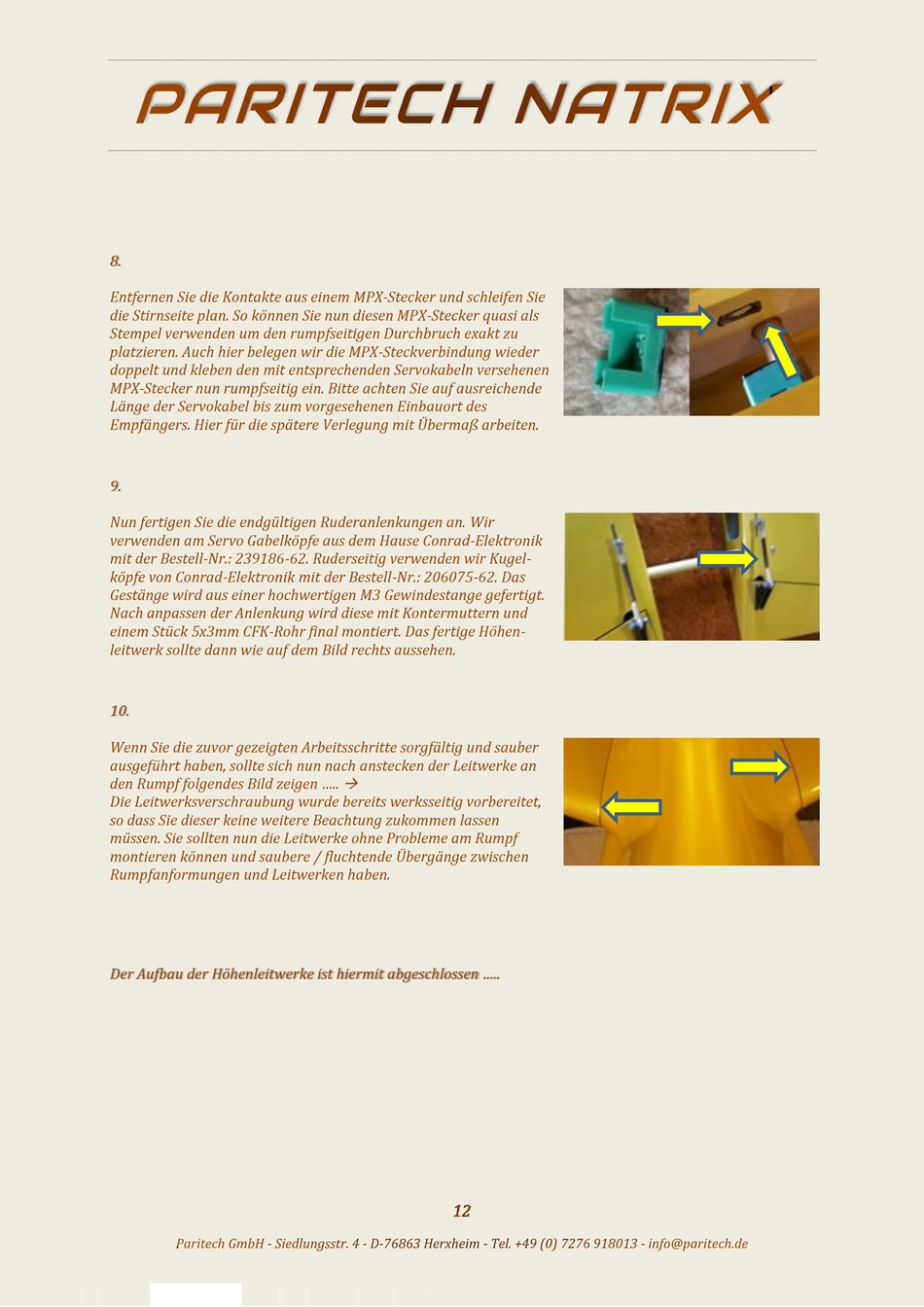

8.
Entfernen Sie die Kontakte aus einem MPX-Stecker und schleifen Sie
die Stirnseite plan. So können Sie nun diesen MPX-Stecker quasi als
Stempel verwenden um den rumpfseitigen Durchbruch exakt zu
platzieren. Auch hier belegen wir die MPX-Steckverbindung wieder
doppelt und kleben den mit entsprechenden Servokabeln versehenen
MPX-Stecker nun rumpfseitig ein. Bitte achten Sie auf ausreichende
Länge der Servokabel bis zum vorgesehenen Einbauort des
Empfängers. Hier für die spätere Verlegung mit Übermaß arbeiten.
9.
Nun fertigen Sie die endgültigen Ruderanlenkungen an. Wir
verwenden am Servo Gabelköpfe aus dem Hause Conrad-Elektronik
mit der Bestell-Nr.: 239186-62. Ruderseitig verwenden wir Kugel-
köpfe von Conrad-Elektronik mit der Bestell-Nr.: 206075-62. Das
Gestänge wird aus einer hochwertigen M3 Gewindestange gefertigt.
Nach anpassen der Anlenkung wird diese mit Kontermuttern und
einem Stück 5x3mm CFK-Rohr final montiert. Das fertige Höhen-
leitwerk sollte dann wie auf dem Bild rechts aussehen.
10.
Wenn Sie die zuvor gezeigten Arbeitsschritte sorgfältig und sauber
ausgeführt haben, sollte sich nun nach anstecken der Leitwerke an
den Rumpf folgendes Bild zeigen .....
Die Leitwerksverschraubung wurde bereits werksseitig vorbereitet,
so dass Sie dieser keine weitere Beachtung zukommen lassen
müssen. Sie sollten nun die Leitwerke ohne Probleme am Rumpf
montieren können und saubere / fluchtende Übergänge zwischen
Rumpfanformungen und Leitwerken haben.
Der Aufbau der Höhenleitwerke ist hiermit abgeschlossen .....
