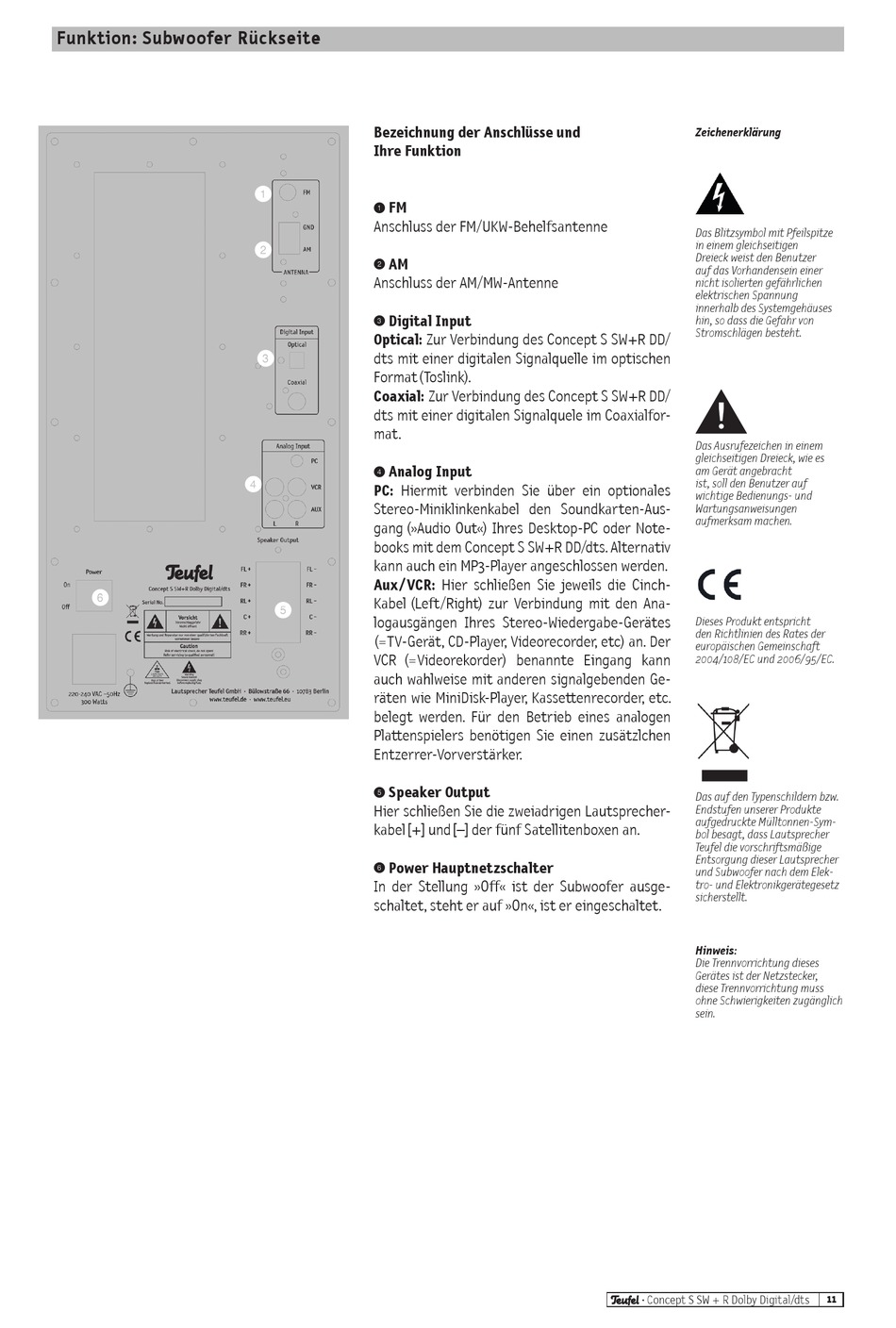

Funktion: Subwoofer Rückseite
Y
Bezeichnung der Anschlüsse und
Ihre Funktion
Q
FM
Q
Anschluss der FM/UKW-Behelfsantenne
W
AM
W
Anschluss der AM/MW-Antenne
Digital Input
E
Optical: Zur Verbindung des Concept S SW+R DD/
dts mit einer digitalen Signalquelle im optischen
E
Format (Toslink).
Coaxial: Zur Verbindung des Concept S SW+R DD/
dts mit einer digitalen Signalquele im Coaxialfor-
mat.
Analog Input
R
R
PC: Hiermit verbinden Sie über ein optionales
Stereo-Miniklinkenkabel den Soundkarten-Aus-
gang (»Audio Out«) Ihres Desktop-PC oder Note-
books mit dem Concept S SW+R DD/dts. Alternativ
kann auch ein MP3-Player angeschlossen werden.
Aux/VCR: Hier schließen Sie jeweils die Cinch-
Kabel (Left/Right) zur Verbindung mit den Ana-
T
logausgängen Ihres Stereo-Wiedergabe-Gerätes
(=TV-Gerät, CD-Player, Videorecorder, etc) an. Der
VCR (=Videorekorder) benannte Eingang kann
auch wahlweise mit anderen signalgebenden Ge-
räten wie MiniDisk-Player, Kassettenrecorder, etc.
belegt werden. Für den Betrieb eines analogen
Plattenspielers benötigen Sie einen zusätzlchen
Entzerrer-Vorverstärker.
Speaker Output
T
Hier schließen Sie die zweiadrigen Lautsprecher-
kabel [+] und [–] der fünf Satellitenboxen an.
Power Hauptnetzschalter
Y
In der Stellung »Off« ist der Subwoofer ausge-
schaltet, steht er auf »On«, ist er eingeschaltet.
Zeichenerklärung
Das Blitzsymbol mit Pfeilspitze
in einem gleichseitigen
Dreieck weist den Benutzer
auf das Vorhandensein einer
nicht isolierten gefährlichen
elektrischen Spannung
innerhalb des Systemgehäuses
hin, so dass die Gefahr von
Stromschlägen besteht.
Das Ausrufezeichen in einem
gleichseitigen Dreieck, wie es
am Gerät angebracht
ist, soll den Benutzer auf
wichtige Bedienungs- und
Wartungsanweisungen
aufmerksam machen.
Dieses Produkt entspricht
den Richtlinien des Rates der
europäischen Gemeinschaft
2004/108/EC und 2006/95/EC.
Das auf den Typenschildern bzw.
Endstufen unserer Produkte
aufgedruckte Mülltonnen-Sym-
bol besagt, dass Lautsprecher
Teufel die vorschriftsmäßige
Entsorgung dieser Lautsprecher
und Subwoofer nach dem Elek-
tro- und Elektronikgerätegesetz
sicherstellt.
Hinweis:
Die Trennvorrichtung dieses
Gerätes ist der Netzstecker,
diese Trennvorrichtung muss
ohne Schwierigkeiten zugänglich
sein.
· Concept S SW + R Dolby Digital/dts
