Anforderungen an Stromkreis und Stromkabel
I
Es muss ein dedizierter Stromkreis verwendet
werden. Benutzen
Stromkreis,
an
angeschlossen sind.
I
Für die Einheit(en), die Reserveheizung und den
Brauchwassertank
Stromversorgungs-Stromkreis verwenden.
Über die Anforderungen an Kabel und deren Spezifikationen
informieren Sie sich bitte im Kapitel "Verkabelung vor Ort" der
Installationsanleitung der Einheit, die zum Lieferumfang der Einheit
gehört.
HINWEIS
Wählen Sie das Netzkabel gemäß der jeweils gültigen
örtlichen und staatlichen Vorschriften aus.
Thermistor und Thermistor-Kabel
Setzen Sie den Thermistor so tief wie möglich in die Thermistor-
fassung ein. Die Befestigung mit der dafür vorgesehenen Feder
vornehmen.
1
2
Der Abstand zwischen dem Thermistorkabel und dem Netzkabel
muss immer mindestens 5 cm betragen, damit das Thermistorkabel
keinen elektromagnetischen Störbeeinflussungen unterliegt.
EKHWE150~300A3V3 + EKHWE200+300A3Z2
Brauchwassertank für Luft-Wasser-Wärmepumpe
4PW43396-1G – 2015.11
Sie
auf
keinen
Fall
einen
dem
bereits
andere
Geräte
den
selben
dedizierten
3
4
Vorgehensweise
Die Anlage vom Netz (der Stromversorgungsquelle)
trennen, bevor Sie elektrische Anschlüsse vornehmen.

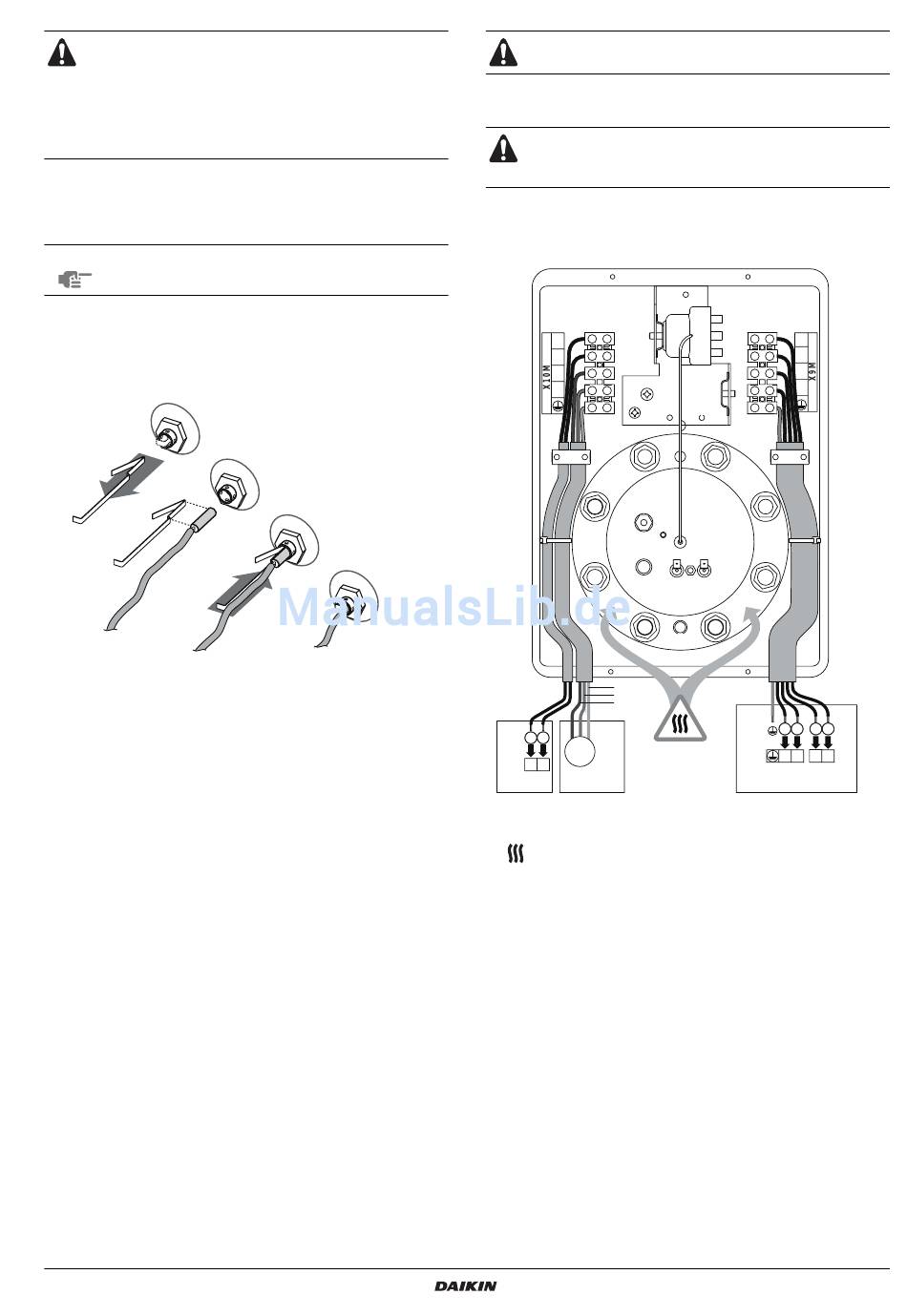

Anschlüsse, die im Schaltkasten des Brauchwassertanks
vorzunehmen sind.
Achten Sie darauf, dass das Stromversorgungskabel
gegenüber der Oberfläche der Inspektionsöffnung gut
isoliert ist oder Temperaturen bis 90°C standhalten kann.
1
Der Elektroschaltplan unten zeigt, wie beim Modell EKHWE*V3
das Stromversorgungskabel für die Zusatzheizung und das
Kabel für den Thermoschutz anzuschließen sind.
19
20
P1
P2
YLW/GRN
YLW/GRN
BLU
BRN
19 20
P
X2M
19 20
19
20
Unit
EKSOLHW
YLW
Gelb
GRN
Grün
Kann heiß werden
14
13
1
2
2 1
13 14
X4M
X2M
2 1
13 14
Unit
BRN
Braun
BLU
Blau
Unit
Einheit
Installationsanleitung
5
