28. Vergewissern Sie sich, dass alle Teile richtig befestigt sind. Der Gebrauch der verbleibenden Teile wird im
Abschnitt BENUTZUNG DER HEIMFITNESS-STATION, auf Seite 17 beginnend, erklärt.
Bevor Sie die Heimfitness-Station benutzen, ziehen Sie jedes Kabel ein paarmal an, um zu versichern dass
sich die Kabel leicht über die Rollen bewegen. Sollte sich eines der Kabel nicht leicht bewegen, suchen und
korrigieren Sie das Problem. WICHTIG: Sollten die Kabel nicht vorschriftsgemäß installiert worden
sein, könnten Sie bei Gebrauch mit schweren Gewichten beschädigt werden. Konsultieren Sie das
KABELDIAGRAMM auf Seite 22, um die richtige Kabelführung zu überprüfen. Sollten die Kabel
irgendwo zu locker sein, müssen Sie die Kabel unbedingt festerziehen. Siehe FEHLERSUCHE UND
WARTUNG auf Seite 21.
16

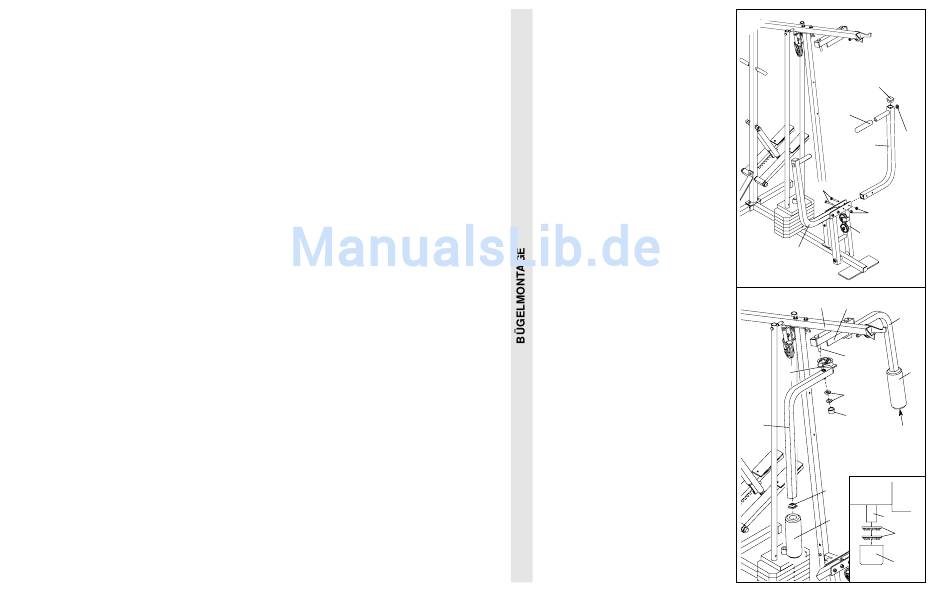

12. Befeuchten Sie die Griffstange eines der
Press-Arms (46) mit Seifenwasser. Schieben
Sie einen 5" Haltegriff (31) auf die Griffstange.
Drücken Sie dann eine 1" runde innere End-
kappe (49) auf das andere Ende der Griff-
stange. Drüken Sie eine 1 3/4" viereckige
innere Endkappe (44) in das obere Ende des
einen Press-Arms (46).
Befestigen Sie den Press-Arm (46) mit zwei
5/16" x 2 1/2" Bolzen (22) und zwei 5/16"
Nylon-Verschlussmuttern (3) an einer Seite
des Pressrahmens (17).
Befestigen Sie dann auf die gleiche Weise
den anderen Press-Arm (46).
13. Schmieren Sie beide Achsen an der oberen
Rahmenstange (55).
Schieben Sie das rechte Griffrohr (48) auf die
rechte Achse. Anmerkung: Achten Sie dar-
auf, um nicht das rechte Griffrohr mit dem
linken Griffrohr (47) zu verwechseln; orien-
tieren Sie sich an der Position der "V"-
Rolle (6) zur Identifikation des rechten
Griffrohres. Vergewissern Sie sich außer-
dem, dass Sie das obere Ende des rechten
Griffrohres hinter der angezeigten Klam-
mer an der oberen Rahmenstange (55)
anbringen.
Klopfen Sie zwei 1" Spannringe (69) und
einen 1" runden Deckel (70) auf die rechte
Achse. Achten Si darauf, dass die Zähne
der Spannringe nach außen (zum Deckel
hin) schauen, wie es in der
Detailzeichnung gezeigt wird.
Montieren Sie dann das linke Griffrohr (47)
auf die gleiche Weise.
Drücken Sie 1 3/4" viereckige innere
Endkappen (44) auf die unteren Enden des
linken und rechten Griffrohres (47, 48).
Befeuchten Sie die unteren Enden beider
Griffrohre mit Seifenwasser. Schieben Sie
dann je ein 10" Schaumstoffpolster (45) auf
die angefeuchteten Enden beider Griffrohre.
9
12
44
31
49
46
22
3
17
46
13
55 Klammer
47
Achse
schmieren
45
6
69
70
48
44
44
55—Achse
45
69
