Regeleinheit
Bus-
Funktion
adresse
Basisgerät
10
1. Erweiterung
20
2. Erweiterung
30
3. Erweiterung
40
4. Erweiterung
50

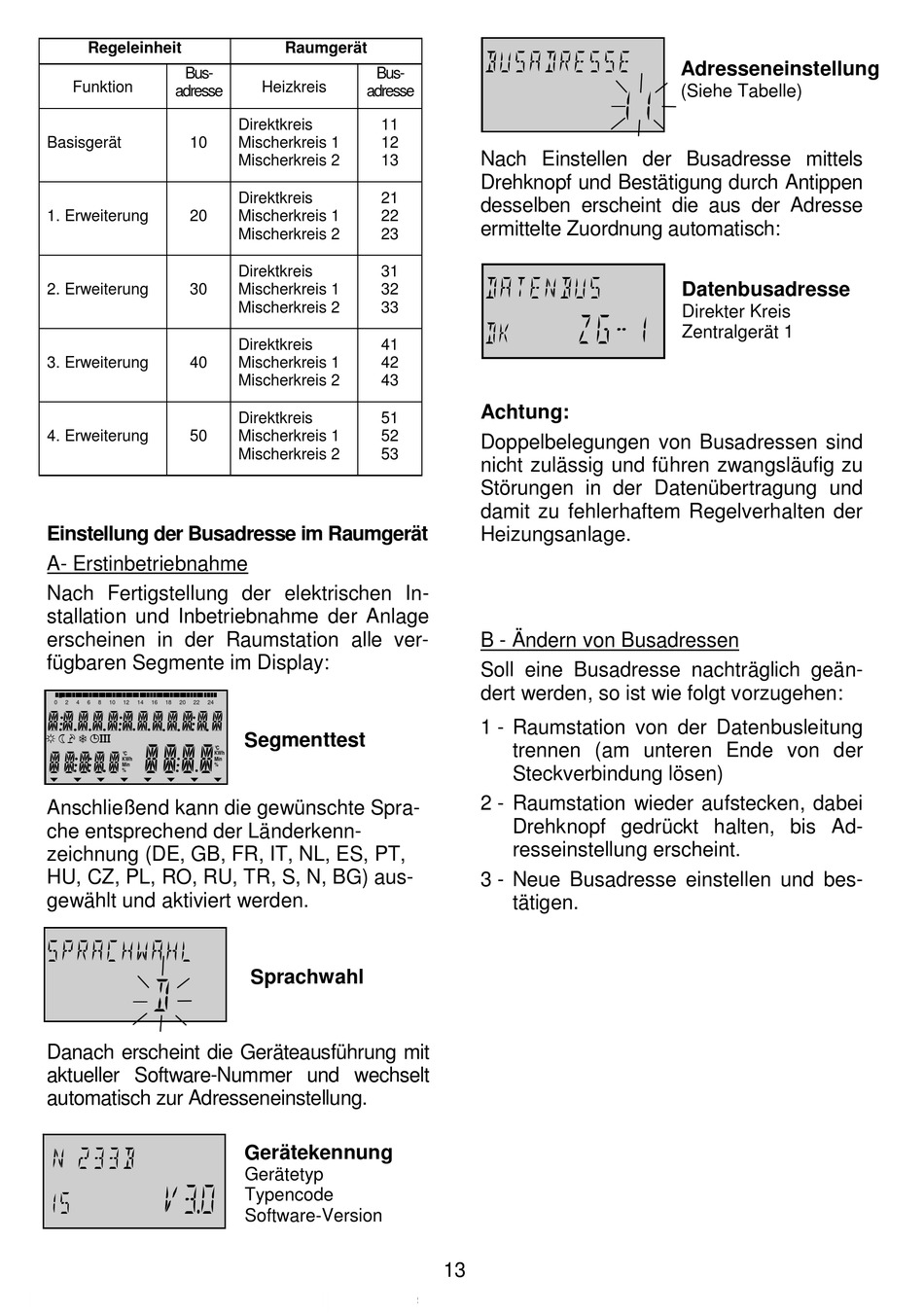

Einstellung der Busadresse im Raumgerät
A- Erstinbetriebnahme
Nach Fertigstellung der elektrischen In-
stallation und Inbetriebnahme der Anlage
erscheinen in der Raumstation alle ver-
fügbaren Segmente im Display:
0
2
4
6
8
10
12
14
16
18
20
22
24
ffffffffffff
¾ ¿ À Á Ä
ffff
fffff
°C
KWh
Min
%
Anschließend kann die gewünschte Spra-
che entsprechend der Länderkenn-
zeichnung (DE, GB, FR, IT, NL, ES, PT,
HU, CZ, PL, RO, RU, TR, S, N, BG) aus-
gewählt und aktiviert werden.
SPjACHWAHL
D
Danach erscheint die Geräteausführung mit
aktueller Software-Nummer und wechselt
automatisch zur Adresseneinstellung.
N 233B
V3. 0
15
Raumgerät
Bus-
Heizkreis
adresse
Direktkreis
11
Mischerkreis 1
12
Mischerkreis 2
13
Direktkreis
21
Mischerkreis 1
22
Mischerkreis 2
23
Direktkreis
31
Mischerkreis 1
32
Mischerkreis 2
33
Direktkreis
41
Mischerkreis 1
42
Mischerkreis 2
43
Direktkreis
51
Mischerkreis 1
52
Mischerkreis 2
53
Segmenttest
°C
KWh
Min
%
Sprachwahl
Gerätekennung
Gerätetyp
Typencode
Software-Version
BUSADRESSE
Nach Einstellen der Busadresse mittels
Drehknopf und Bestätigung durch Antippen
desselben erscheint die aus der Adresse
ermittelte Zuordnung automatisch:
DATENBUS
ZG-1
DK
Achtung:
Doppelbelegungen von Busadressen sind
nicht zulässig und führen zwangsläufig zu
Störungen in der Datenübertragung und
damit zu fehlerhaftem Regelverhalten der
Heizungsanlage.
B - Ändern von Busadressen
Soll eine Busadresse nachträglich geän-
dert werden, so ist wie folgt vorzugehen:
1 - Raumstation von der Datenbusleitung
trennen (am unteren Ende von der
Steckverbindung lösen)
2 - Raumstation wieder aufstecken, dabei
Drehknopf gedrückt halten, bis Ad-
resseinstellung erscheint.
3 - Neue Busadresse einstellen und bes-
tätigen.
13
Adresseneinstellung
(Siehe Tabelle)
11
Datenbusadresse
Direkter Kreis
Zentralgerät 1
