Elektrischer Anschluss
Die 2-adrige Datenbusleitung wird an den
Klemmen A und B der 2-poligen Klemm-
leiste auf der Bodenplatte angeschlossen.
Die Anschlüsse sind nicht vertauschbar
und müssen entsprechend der Kenn-
zeichnung A und B im Sockel installiert
werden. Bei Vertauschen der beiden An-
schlussleitungen erfolgt ggf. keine Anzei-
ge im Display.

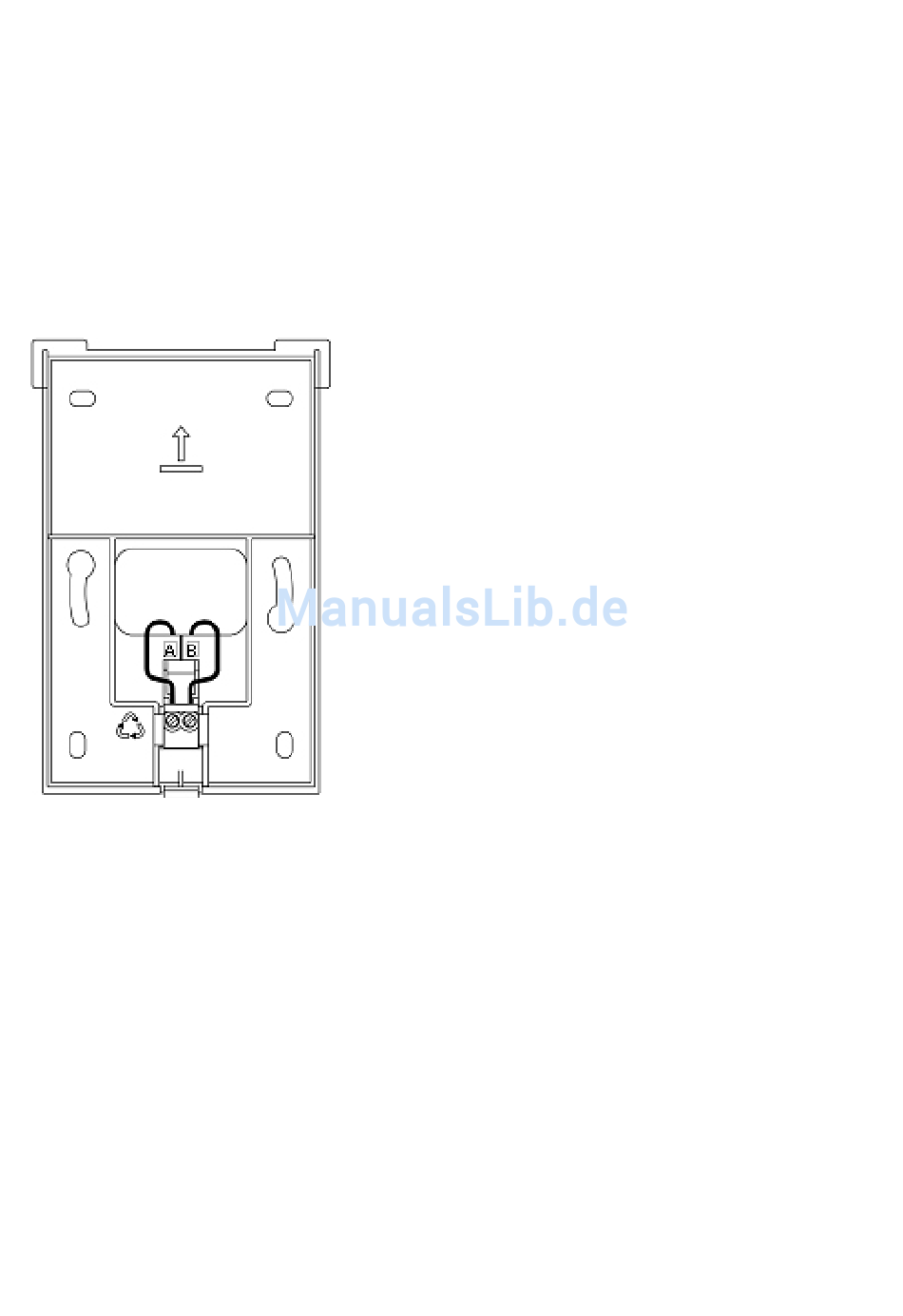

Anschlusssockel (Oberteil entfernt)
Nach erfolgtem elektrischem Anschluss
wird die Raumstation gemäß vorstehender
Abbildung oben bündig eingehängt und
nach unten geklappt, bis sie im Wandan-
schlusssockel hörbar einrastet.
Elektrischer Anschluss am Regler
Siehe
Montageanleitung
gerätes.
des
Zentral-
12
Datenbus-Adressierung
Der
Anschluss
Raumgeräte an das Zentralgerät erfolgt
über eine zweiadrige Datenbusleitung. Da
dieser Anschluss stets parallel auf der
gleichen Leitung erfolgt, muss die Daten-
übertragung durch entsprechende zuge-
ordnete Bus-Adressen selektiert werden.
In gleicher Weise muss bei mehreren
Zentralgeräten im Datenbusverbund (z.B.
bei Heizkreiserweiterungen) ein selektiver
Datenaustausch der Zentralgeräte unter-
einander stattfinden können, der auf der
gleichen Datenbusleitung abgewickelt wird.
Aus diesen Gründen erhalten die Zentral-
geräte und die Raumgeräte sogenannte
Busadressen.
Busadresse im Zentralgerät
Sofern nur ein Zentralgerät vorhanden ist,
erhält dieses stets die Busadresse 10. Bei
mehreren
Zentralgeräten
(max. fünf) erhält der den Wärmeerzeuger
steuernde Führungsregler die Adresse 10,
die verbleibenden Regler werden nach-
einander mit den Busadressen 20, 30, 40
und 50 belegt.
Einstellung der Busadresse in der Re-
geleinheit
Die Einstellung der Busadresse erfolgt
nach Eingabe des entsprechenden Fach-
mann-Codes in der Datenbusebene des
jeweiligen Zentralgerätes (siehe Inbetrieb-
nahme Zentralgerät.
Busadresse im Raumgerät
Die
Zuordnung
adressen der Zentralgeräte und den Bus-
adressen der Raumgeräte unterliegt ei-
nem
starren,
werkseitig
Schema gemäß nachstehend aufgeführter
Tabelle:
einer
oder
mehrerer
im
Verbund
zwischen
den
festgelegten
Bus-
