Inhaltszusammenfassung für CAPITO THETA

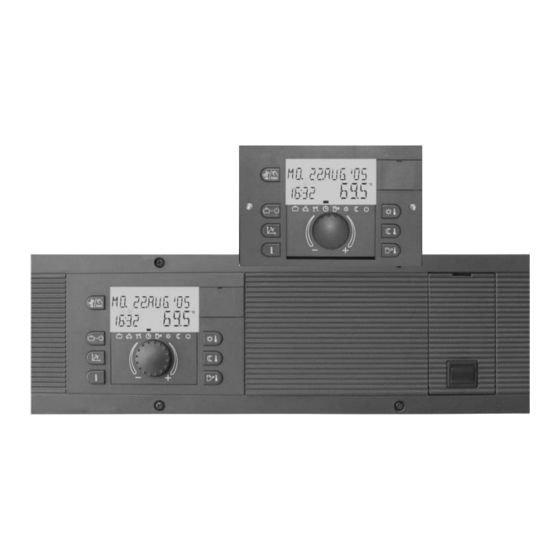

- Seite 1 É Regelsystem Fachmannanleitung Montage- und Installationshinweise Zentralgerät Raumstation Kesselschaltfeld Version 3.0...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Sicherheitshinweise .............3 Sicherheitsmaßnahmen zur EMV-gerechten Montage ....3 Zentralgerät ..................5 Montage....................... 5 Elektrische Installation ..................5 Elektrischer Anschluss ..................6 Kesselschaltfeld................7 Montage....................... 7 Elektrische Installation ..................7 Elektrischer Anschluss ..................8 Wandsockel MS-K ................9 Montage und elektrische Installation ..............9 Elektrischer Anschluss .................. -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise 3. Bei der Montage von Regelgeräten oder Raumstationen ist zu anderen e- Alle elektrischen Anschlüsse, Schutzmaß- lektrischen Einrichtungen mit elektro- nahmen und Sicherungen sind von einem magnetischer Emission wie Schalt- Fachmann unter Berücksichtigung der schützen, Motoren, Transformatoren, jeweils gültigen Normen und VDE-Richt- Dimmern, Mikrowellen- und Fernseh- linien sowie der örtlichen Vorschriften geräten, Lautsprecherboxen, Compu-... - Seite 4 6. Als Datenbusleitungen müssen abge- 8. Der Außenfühler darf nicht in der Nähe schirmte Kabel verwendet werden. von Sende- und Empfangseinrichtun- Empfohlene Ausführungen: gen montiert werden (auf Garagen- J-Y(St)Y 1 x 2 x 0.6 mm wänden in der Nähe von Empfangs- einrichtungen für Garagentoröffner,...
-
Seite 5: Zentralgerät
Zentralgerät Montage 230 V~ Alle Zentralgeräte sind als Einbaugeräte konzipiert und werden nach Fertigstellung Alle Anschlussklemmen innerhalb des der elektrischen Anschlüsse von vorne in blau markierten Feldes (X1) sind mit das jeweilige Kesselschaltfeld eingesetzt. Sicherheitskleinspannung belegt und Die Befestigung erfolgt mittels der beiden dürfen keinesfalls mit der Netzspan- seitlichen Schnellklemmvorrichtungen (1) nung in Berührung kommen! Nichtbe-... -
Seite 6: Elektrischer Anschluss
18 - Eingang Relais Wärmeerzeuger - Kesselherstellers (Folgestufe) 19 - Betriebsstundenzähler Brenner - (Folgestufe) Wandmontage 20 - Betriebsstundenzähler Brenner - siehe technische Dokumentation Wand- (Führungsstufe) aufbaugehäuse THETA WG 21 - N / 230 V Netzanschluss 22 - L 1 / 230 V nur bei Solaranwendung... -
Seite 7: Kesselschaltfeld
Kesselschaltfeld Montage Klemmen mit Sicherheitskleinspannung: Das Kesselschaltfeld ist als komplett vor- 230 V~ montiertes Einbauschaltfeld konzipiert und wird nach Fertigstellung der elektrischen Alle Anschlussklemmen innerhalb des Anschlüsse von vorne in die jeweilige blau markierten Feldes sind mit Sicher- Aussparung der Schaltfeldaufnahme im heitskleinspannung belegt und dürfen Wärmeerzeuger eingesetzt. -
Seite 8: Elektrischer Anschluss
Elektrischer Anschluss 14 15 16 17 19 25 18 22 23 24 20 21 Netzseitiger Anschluss Fühler-/Datenbus-Anschluss 01 - Netzanschluss 230V~ +6/-10%, 50 Hz 14 - Außenfühler 02 - Sicherheitskreis 1 (Brennerschleife) 15 - Wärmeerzeugerfühler/Kesselfühler 03 - Sicherheitskreis 2 (Brennerschleife) 16 - Speicherfühler 04 - Brenner 1 (einstufige Ausführung) 17 - Vorlauffühler Mischerheizkreis 1... -
Seite 9: Wandsockel Ms-K
Wandsockel MS-K Anwendung: bereich führen Sicherheitsklein- Der Wandsockel MS-K dient zur Auf- spannung und dürfen keinesfalls mit nahme des Zentralgerätes und wird bei Netzspannung Berührung der Wandmontage eingesetzt. kommen! Nichtbeachtung führt un- Ausführung weigerlich zur Zerstörung des Gerä- Der Wandanschlusssockel ist ausschließ- tes und zum Verlust von Garantiean- lich für die Aufnahme des Zentralgerätes sprüchen! -
Seite 10: Elektrischer Anschluss
Elektrischer Anschluss Netzseitige Anschlüsse N (Netz) L1(Netz) MKP1 L VA1 L VA2 MKP2 Fühler- und Datenbusanschlüsse Brennerbezogene Anschlüsse Steueranschluss Stufe 1 Steueranschluss Stufe 1 Betriebsstundenzähler Stufe 1 Datenbus- Betriebsstundenzähler Stufe 2 Außen Steueranschluss Stufe 2 Steueranschluss Stufe 2 Wärmeerzeuger Steueranschluss Stufe 2 Warmwasserspeicher Netz 230 V~ (Phase) Vorlauf Mischerkreis 1... -
Seite 11: Raumstation
Raumstation – an unisolierten Außenwänden – in Ecken oder Wandnischen, Regalen oder hinter Vorhängen (ungenügende Luftzirkulation) – Türnähe unbeheizten Räumen (Fremdkälteeinfluss) – auf nicht abgedichteten Unterputz- dosen (Fremdkälteeinfluss durch Ka- minwirkung in den Installationsrohren) – in Räumen, deren Heizkörper mit Thermostatventilen geregelt werden (gegenseitige Beeinflussung) Montage... -
Seite 12: Elektrischer Anschluss
Elektrischer Anschluss Datenbus-Adressierung Anschluss einer oder mehrerer Die 2-adrige Datenbusleitung wird an den Raumgeräte an das Zentralgerät erfolgt Klemmen A und B der 2-poligen Klemm- über eine zweiadrige Datenbusleitung. Da leiste auf der Bodenplatte angeschlossen. dieser Anschluss stets parallel auf der Die Anschlüsse sind nicht vertauschbar gleichen Leitung erfolgt, muss die Daten- und müssen entsprechend der Kenn-... - Seite 13 Regeleinheit Raumgerät BUSADRESSE Adresseneinstellung Bus- Bus- Funktion Heizkreis (Siehe Tabelle) adresse adresse Direktkreis Basisgerät Mischerkreis 1 Nach Einstellen der Busadresse mittels Mischerkreis 2 Drehknopf und Bestätigung durch Antippen Direktkreis desselben erscheint die aus der Adresse 1. Erweiterung Mischerkreis 1 ermittelte Zuordnung automatisch: Mischerkreis 2 Direktkreis DATENBUS...
-
Seite 14: Zubehör
Zubehör Der Anschluss erfolgt an den beiden Außenfühler AF Schraubklemmen im Fühlergehäuse und ist vertauschbar. 6– Deckel aufbringen und fest mit dem Unterteil verschrauben. Auf richtigen Sitz des Dichtungsrings achten. Außenfühler AF 200 Tauchfühler KVT Montageort Der Außenfühler ist in etwa einem Drittel der Gebäudehöhe (Mindestbodenabstand 2 m) an der kältesten Gebäudeseite (Nord bzw. -
Seite 15: Vorlaufanlegefühler Vf
Vorlaufanlegefühler VF Elektrischer Anschluss Fühler an zugehörigen Anschlussklemmen der jeweiligen Regeleinheit (siehe entspre- chendes Anschlussbild) anklemmen. Der Zweidrahtanschluss ist vertauschbar Abgasfühler/Kollektor-Vorlauffühler Anlegefühler VF... Ausführungen: VF 202 Kabellänge 2 m Anwendung: Als Anlegefühler bei mischer- gesteuerten Heizkreisen im Tauchfühler PT 1000/6 Heizungsvorlauf oder Rücklauf Ausführungen: VF 204... -
Seite 16: Widerstandswerte Der Fühler In Abhängigkeit Der Temperatur
Widerstandswerte der Fühler in Abhängigkeit der Temperatur Wärmeerzeuger-/Kesselfühler KVT 20 Außenfühler AF 200 Warmwasser-/Pufferfühler KVT 20 Vorlaufanlegefühler VF 202/204 Festbrennstoff-Kesselfühler KVT 20 R (kΩ) R (kΩ) T (°C) T (°C) 1,783 - 20 1,383 1,812 - 18 1,408 - 16 1,434 1,840 - 14... -
Seite 17: Inbetriebnahme Der Regeleinheit
Inbetriebnahme der Regeleinheit Code-Eingabe Segmenttest und Kennung Fachmanncode Bei Inbetriebnahme bzw. bei jeder Span- Nach Eingabe Fachmann-Codes werden die für den Heizungsfachmann nungs-Wiederkehr nach Netzausfall er- bestimmten Parameter freigeschaltet und scheinen vorübergehend alle im Display verfügbaren Segmente: können entsprechend der Anlagenaus- führung bearbeitet werden. -
Seite 18: Automatische Set-Funktion
Automatische Set-Funktion Manuelle Aktivierung Mit dieser Funktion können Regelkreise AUTO-SET-Funktion kann zu jeder Zeit außer Betrieb genommen werden, die nicht manuell aktiviert werden, indem beim Ein- bzw. erst später benötigt werden. schalten der Regeleinheit während des Segmenttests der Drehknopf gedrückt wird. Die Regelkreise werden automatisch regist- riert, wenn ihre zugehörigen Fühler ange- schlossen sind und zulässige Messwerte... - Seite 19 Die AUTO-SET-Funktion erfasst folgende Fühlereingänge: – Außenfühler – Vorlauffühler 1 – Vorlauffühler 2 – Warmwasserfühler – Kesselfühler Darüber hinaus wird die AUTO-SET-Funktion nur ausgeführt, wenn die den Fühlern zuge- ordneten Kreise in den nachstehend aufge- führten Ebenen entsprechend parametriert wurden: Für den Warmwasserfühler: Ebene HYDRAULIK Parameter 2 - Funktion WW-Ladepumpe...
-
Seite 20: Störmeldungen
Störmeldungen Die Anzeige und Weiterverarbeitung logischer Fehlermeldungen lässt sich durch eine ent- Um im Störungsfall eine möglichst genaue sprechende Parametrierung im THETA frei- Diagnose vornehmen zu können ist das schalten bzw. unterdrücken (siehe Ebene Regelsystem mit einem umfangreichen SYSTEM – Parameter 13 logische Fehler- Störmeldesystem ausgestattet. -
Seite 21: Die Heiztechnik Für Mensch Und Umwelt
CARL CAPITO Heiztechnik GmbH Die Heiztechnik für Mensch und Umwelt Checkliste zur Überprüfung von Reglerproblemen Nach tel. Rücksprache bitte ausfüllen und zusammen mit der Regelung an Capito Heiztechnik GmbH, Mühlenbergstr.12, 57290 Neunkirchen senden Installateur Name:______________________________ Straße:______________________________ Ort:_________________________________ Anlagenstandort Name:______________________________ Straße:______________________________... - Seite 22 CARL CAPITO Heiztechnik GmbH Die Heiztechnik für Mensch und Umwelt Bitte tragen Sie hier die eingestellten Werte ein. Nicht vorhandene Ebenen können vernachlässigt werden. Ebene Hydraulik Parameter Ausgang SLP Ausgang MKP1 Ausgang MKP2 Ausgang HKP Ausgang VA1 / Feststoff Ausgang VA2 / Solar...
- Seite 23 CARL CAPITO Heiztechnik GmbH Die Heiztechnik für Mensch und Umwelt Ebene Solar Einschaltdifferenz Ausschaltdifferenz Mindestlaufzeit Solarpumpe Kollektor-Maximaltemperatur Solarspeicher-Maximalbegrenzung Solar-Betriebsart Taktsperre Wärmeerzeuger Solar Vorrang-Parallelumschaltung Kollektor-Endabschalttemperatur Ebene Feststoff Minimaltemperatur Feststoffkessel Maximaltemperatur Feststoffkessel Einschaltdifferenz Ausschaltdifferenz Taktsperre Wärmeerzeuger Ebene Puffer Puffer Minimaltemperatur Puffer Maximaltemperatur Temperaturüberhöhung zum Wärmeerzeuger...
- Seite 24 CARL CAPITO Heiztechnik GmbH Die Heiztechnik für Mensch und Umwelt...
-
Seite 25: Parameterübersicht
Störmelderegister Die Regeleinheit verfügt über ein Stör- Bezeichnung Fehlertype Code melderegister, in dem maximal 20 Stör- Vorlauffühler 2 Unterbrechung 18-0 meldungen abgespeichert werden können. Vorlauffühler 2 Kurzschluss 18-1 Die Störmeldungen werden mit Datum, Uhr- Kollekt./Vorlaufühl. Unterbrechung 19-0 zeit und Störungsart (Fehlernummer) ange- zeigt, die Abfrage erfolgt in der Reihenfolge Kollekt./Vorlaufühler Kurzschluss 19-1... - Seite 26 INFORMATION ANZEIGEWERT ANZEIGEBEDINGUNG Anwendung gemittelter Wert/ Außen (1) Außenfühler angeschlossen aktueller Wert Min./Max.-Wert Außen (1) Außenfühler angeschlossen (0.00 bis 24.00 Uhr) gemittelter Wert/ Außenfühler 2 an einem variablen Außen 2 aktueller Wert Eingang angeschlossen Min./Max.-Wert Außenfühler 2 an einem variablen Außen 2 (0.00 bis 24.00 Uhr) Eingang angeschlossen...
- Seite 27 Raumtemperatur Raumgerät angeschlossen Sollwert/Istwert (..3..) Mischerheizkreis 1 Raumfühler freigeschaltet Raumtemperatur Raumgerät angeschlossen Sollwert/Istwert (..33..) Mischerheizkreis 2 Raumfühler freigeschaltet Thermostatfunktion Raumthermostatfunktion aktiviert THERMOSTAT DK (..2..) Direktheizkreis AUS = keine Raumbegrenzung Thermostatfunktion Raumthermostatfunktion aktiviert THERMOSTAT MK-1 (..3..) Mischerheizkreis 1 AUS = keine Raumbegrenzung Thermostatfunktion Raumthermostatfunktion aktiviert...
- Seite 28 Funktion u. Status AUSGANG VA-1 Info über zugeordnete Funktion und (..VV..) Variabler Ausgang 1 Schaltzustand des var. Ausgang 1 Funktion u. Status AUSGANG VA-2 Info über zugeordnete Funktion und (..VV..) Variabler Ausgang 2 Schaltzustand des var. Ausgang 2 Einschaltungen STARTS Info über Anzahl der WEZ-Starts (..2..,..22..) Wärmeerzeuger (1)
-
Seite 29: Parameterübersicht
Parameterübersicht Einsprung in die Ebenenauswahl: Drehknopf ca. 3 Sekunden lang drücken - automatischer Aufruf der Schaltzeitenebene Gewünschte Ebene mit Drehknopf anwählen und übernehmen, ggf. zuvor Code eingeben Programmierung Konfiguration Uhrzeit Sprachwahl (h/min) Schaltzeiten- Jahr Ausgang SLP Programme Siehe Ausgang MK- Schaltzeiten- Tag-Monat Bedienmodus... - Seite 30 Parametrierung (Heizkreise, Regelstrecken) P-Anteil Xp WW-Spar- Reduzierte Reduzierte Reduzierte WE-Typ SVLF-Regelung temperatur Betriebsart Betriebsart Betriebsart Abtastzeit Ta SVLF- Legio.Schutz Heizsystem Heizsystem Heizsystem Anfahrschutz Regelung (Wo-Tag) I-Anteil Tn Legio.Schutz Min. Temp. Raumsensor Raumsensor Raumsensor SVLF-Regelung (Zeit) Begrenz. WEZ Legio.Schutz Raumeinfluss- Raumeinfluss- Raumeinfluss- Max.
- Seite 31 Parameter ohne Hinterlegung: für den Betreiber zugänglich Grau hinterlegte Parameter: Fachmann-Parameter, nur mittels entsprechendem Fachmann-Code zugänglich. Zusatz- Parametrierung Kommunikat. Service module Rücklauf- Einschaltdiff. Minimaltemp.- Minimaltemp.- siehe Schaltdifferenz ZG-Adresse Wärmeerzeug. sollwert Kollektor/Puffer begrenzung begrenzung Doku- Ausschalt- Ausschaltdiff. Maximaltemp.- Maximaltemp.- Verzögerung mentati- Busrechte Pumpe Außenfühler...
-
Seite 32: Übersicht Der Fachmannparameter Und Deren Einstellmöglichkeiten
Übersicht der Fachmannparameter und deren Einstellmöglichkeiten Ebene HYDRAULIK Die Parameter in dieser Ebene beziehen sich auf die allgemeine Anlagenhydraulik sowie die Funktionalität und Konfiguration der programmierbaren Ein- und Ausgänge für die jeweiligen Anlagenkomponenten. Diese sind nicht in Raumstationen verfügbar! Parameter Bezeichnung Einstellbereich / Einstellwerte Keine Funktion... -
Seite 33: Ebene System
Kollektorrücklauffühler Abgasfühler Funktionsbelegung des Festbrennstoff-Kesselfühler variablen Eingangs 1 Feststoffpufferfühler Pufferfühler 1 Funktionsbelegung des Einstellbereich und Zuordnung wie Parameter variablen Eingangs 2 08, jedoch ohne Einstellmöglichkeit 16 (Ab- (..VV..) gasfühler) Funktionsbelegung de variab- Einstellbereich und Zuordnung wie Parameter ler Eingangs 3 08, jedoch ohne Einstellmöglichkeit 16 (Ab- (.. - Seite 34 automat. Fühlerkennung deaktiviert Automatische Set-Funktion automat. Fühlerkennung aktiviert Zyklustemperaturen gesperrt Freigabe Zyklustemperatur Zyklustemperaturen freigegeben Dauerfrostschutz nach Einstellung in Parameter 05 - Anlagenfrostschutz Frostschutzmodus 0.5...60 min Taktbetrieb AUS (0000) keine Sperrung Sperrcode für Bedienebene EIN (0001...9999) Sperrung Temperaturanzeige in Anzeige in °C und K °Fahrenheit Anzeige in °F Anzeige nur am Display...
- Seite 35 WW-Ladepumpennachlauf 0 ... 60 min 5 min AUTO - Aktives WW-Zeitprogramm - P1, direkter Heizkreis - P2, direkter Heizkreis - P3, direkter Heizkreis - P1, Mischerheizkreis 1 - P2, Mischerheizkreis 1 ZKP-Schaltzeitenprogramm - P3, Mischerheizkreis 1 AUTO - P1, Mischerheizkreis 2 - P2, Mischerheizkreis 2 - P3, Mischerheizkreis 2 - P1, Warmwasserkreis...
- Seite 36 Einstellwert Minimaltemperaturbegrenzung Maximaltemperatur- (Parameter 12) ... Maximaltemperatur- 75 °C begrenzung begrenzung WEZ (WEZ-Parameter 04) Temperaturüberhöhung DK=0 -5 ... 20 K Wärmeerzeuger/Heizkreise MK=4 Pumpennachlauf 0 ... 60 min 5 min Funktion ausgeschaltet Estrichfunktion (Profiltrocknung) Funktionsheizen (Bei DK nur wenn der betroffene Belegreifheizen Kreis allein aktiviert ist) Funktions- und Belegreifheizen...
-
Seite 37: Ebene Rücklaufanhebung
zweistufige WW-Ladung mit Zeit- verzögerung Vollaststufe Warmwasserlademodus zweistufige WW-Ladung uneinge- schränkt 1- bzw. 2-stufig (..22..) einstufige WW-Ladung (nur Teillast- stufe) Vorlaufzeit Kesselkreispumpe/ 0 ... 10 min 0 min parall. Wärmeerzeugerfreigabe Nachlaufzeit Kesselkreispumpe 0 ... 60 min 2 min Nachlaufzeit Zubringerpumpe 0 ... - Seite 38 Ebene SOLAR (..VV..) Die Parameter in dieser Ebene beziehen sich auf spezielle Einstellungen in Bezug auf die Solar-Applikationen. Die Freischaltung erfolgt nur bei entsprechender Aktivierung in der Ebene HYDRAULIK. PARAMETER Bezeichnung Einstellbereich / Einstellwerte Einschaltdifferenz (Ausschaltdifferenz + 3 K) ... 30 K 10 K Ausschaltdifferenz 2 K ...
- Seite 39 Ebene FESTSTOFF (..VV..) Die Parameter in dieser Ebene beziehen sich auf spezielle Einstellungen in Bezug auf Feststoffregelung. Die Freischaltung erfolgt nur bei entsprechender Aktivierung in der Ebene HYDRAULIK. PARAMETER Bezeichnung Einstellbereich / Einstellwerte Minimaltemperatur 20 ... 80 °C 60 °C Maximaltemperatur 30 ...
-
Seite 40: Ebene Summenvorlaufregelung
Ebene SUMMENVORLAUFREGELUNG PARAMETER Bezeichnung Einstellbereich / Einstellwerte P-Anteil Xp SVLF-Regelung 0,0 ... 50,0 %/K 5 %/K Abtastzeit Ta SVLF-Regelung 1 ... 600 Sek. Sek. I-Anteil Tn SVLF-Regelung 1 ... 600 Sek. Sek. Ebene KASKADIERUNG Die Parameter in dieser Ebene beziehen sich auf kaskadierte Wärmeerzeuger im Verbund (z.B.Mehrkesselanlagen) und sind nur im 1. -
Seite 41: Ebene Störmeldungen
Ebene RELAISTEST In dieser Ebene können die im Zentralgerät enthaltenen Relais mittels Drehknopf ange- wählt und auf Funktion überprüft werden. PARAMETER Bezeichnung Einstellbereich / Einstellwerte Unterschiedliche Relais-Schaltfolge je nach Test Wärmeerzeuger eingestelltem WEZ (ein- oder zweistufig) Test Direktheizkreispumpe AUS-EIN-AUS-... Test Mischerkreispumpe 1 AUS-EIN-AUS-... -
Seite 42: Ebene Fühlerabgleich
Ebene FÜHLERABGLEICH In dieser Ebene können alle am Zentralgerät angeschlossenen Fühler um ± 5K, bezogen auf den werkseitigen Abgleichwert korrigiert werden. PARAMETER Bezeichnung Einstellbereich / Einstellwerte Abgleich Außenfühler - 5 K ... + 5 K Abgleich Wärmeerzeuger - 5 K ... + 5 K Abgleich Speicherfühler - 5 K ... - Seite 43 Notizen...
- Seite 44 Notizen Änderungen vorbehalten Art. 0450010025 - 1004-30...
