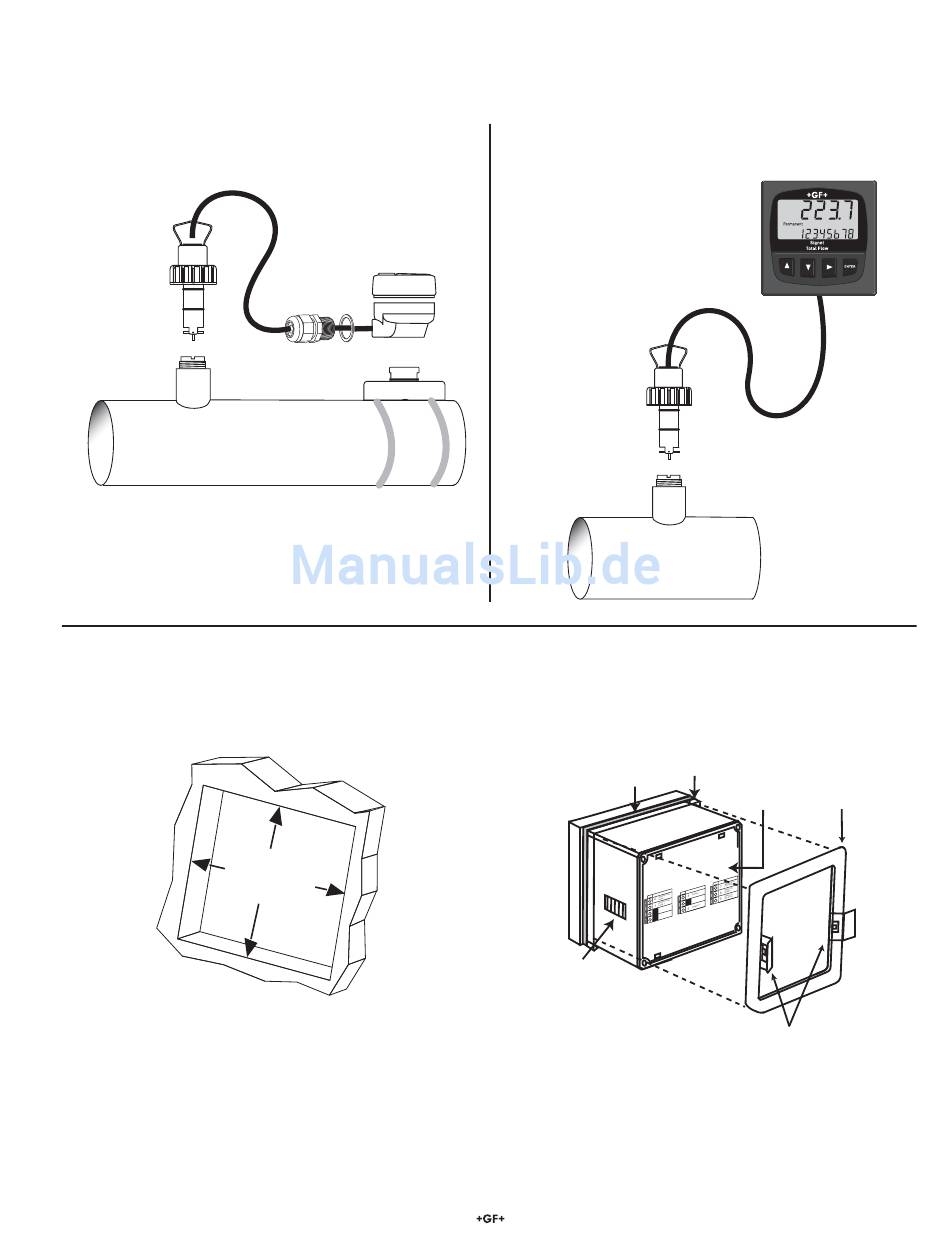

3.5 Fern-Feldmontage an Rohren
Die mit Fettdruck gekennzeichneten Teile sind für diese
Installation erforderlich. Die anderen Teile dienen nur zu
Referenzzwecken.
Abgeschirmtes 2-Leiter-Kabel mit einer Maximallänge von 30 m
verwenden.
Schaufelrad zur
Standardmontage
(P51530-X)
Anschlüsse
Signet
3.7 Montageausschnittsinstallation
• Der 8150 Totalisator für Montageausschnittsinstallation ist in einem standardmäßigen 1/4-DIN-Gehäuse enthalten.
Ein 92 x 92-mm-Stanzwerkzeug für den Montageausschnitt verwenden.
• Ein Mindestabstand von 25 mm zwischen den Montageeinheiten wird empfohlen.
9 2 x 9
Montageausschnitt
8150 Durchfl uss-Totalisator
Durchfluss-
Totalisator
(3-8150-1)
Universalmontage-Kit
(3-8050)
HINWEIS: Gurte sind nicht
im Lieferumfang enthalten
2 m m
3.6 Ferninstallation mit Totalisator für
Montageausschnittsinstallation
Die mit Fettdruck gekennzeichneten Teile sind für diese
Installation erforderlich. Die anderen Teile dienen nur zu
Referenzzwecken.
Totalisator für
Montageausschnittsinstallation
Schaufelrad zur
Standardmontage
(P51530-X)
Anschlüsse
Signet
Montageausschnitt
Dichtung
Schnapp-
riegel
Montageausschnittsinstallation
(3-8150-1P))
Befestigungs-
halterung
Anschlüsse
Schnell-verschluß
3
