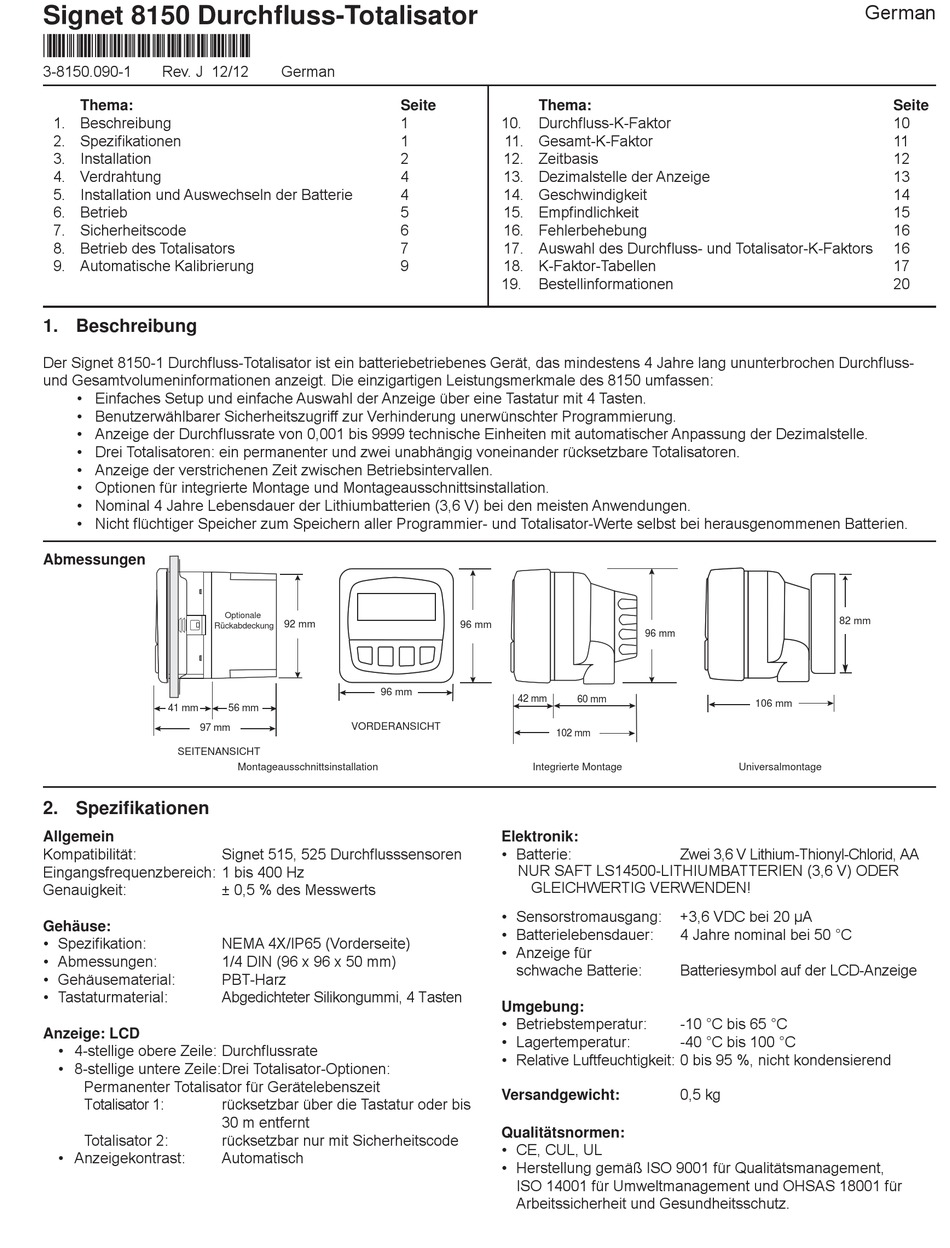

Signet 8150 Anleitung

Signet 8150 Durchfl uss-Totalisator
*3-8150.090-1*
3-8150.090-1 Rev. J 12/12
Thema:
1. Beschreibung
2. Spezifi kationen
3. Installation
4. Verdrahtung
5. Installation und Auswechseln der Batterie
6. Betrieb
7. Sicherheitscode
8. Betrieb des Totalisators
9. Automatische Kalibrierung
1. Beschreibung
Der Signet 8150-1 Durchfl uss-Totalisator ist ein batteriebetriebenes Gerät, das mindestens 4 Jahre lang ununterbrochen Durchfl uss-
und Gesamtvolumeninformationen anzeigt. Die einzigartigen Leistungsmerkmale des 8150 umfassen:
• Einfaches Setup und einfache Auswahl der Anzeige über eine Tastatur mit 4 Tasten.
• Benutzerwählbarer Sicherheitszugriff zur Verhinderung unerwünschter Programmierung.
• Anzeige der Durchfl ussrate von 0,001 bis 9999 technische Einheiten mit automatischer Anpassung der Dezimalstelle.
• Drei Totalisatoren: ein permanenter und zwei unabhängig voneinander rücksetzbare Totalisatoren.
• Anzeige der verstrichenen Zeit zwischen Betriebsintervallen.
• Optionen für integrierte Montage und Montageausschnittsinstallation.
• Nominal 4 Jahre Lebensdauer der Lithiumbatterien (3,6 V) bei den meisten Anwendungen.
• Nicht fl üchtiger Speicher zum Speichern aller Programmier- und Totalisator-Werte selbst bei herausgenommenen Batterien.
Abmessungen
Rückabdeckung
41 mm
97 mm
SEITENANSICHT
2. Spezifi kationen
Allgemein
Kompatibilität: Signet 515, 525 Durchfl usssensoren
Eingangsfrequenzbereich: 1 bis 400 Hz
Genauigkeit: ± 0,5 % des Messwerts
Gehäuse:
• Spezifi kation: NEMA 4X/IP65 (Vorderseite)
• Abmessungen: 1/4 DIN (96 x 96 x 50 mm)
• Gehäusematerial: PBT-Harz
• Tastaturmaterial: Abgedichteter Silikongummi, 4 Tasten
Anzeige: LCD
• 4-stellige obere Zeile: Durchfl ussrate
• 8-stellige untere Zeile: Drei Totalisator-Optionen:
Permanenter Totalisator für Gerätelebenszeit
Totalisator 1: rücksetzbar über die Tastatur oder bis
30 m entfernt
Totalisator 2: rücksetzbar nur mit Sicherheitscode
• Anzeigekontrast: Automatisch
German
Seite
1
1
2
4
4
5
6
7
9
Optionale
92 mm
96 mm
56 mm
VORDERANSICHT
Montageausschnittsinstallation
Thema:
10. Durchfl uss-K-Faktor
11. Gesamt-K-Faktor
12. Zeitbasis
13. Dezimalstelle der Anzeige
14. Geschwindigkeit
15. Empfi ndlichkeit
16. Fehlerbehebung
17. Auswahl des Durchfl uss- und Totalisator-K-Faktors
18. K-Faktor-Tabellen
19. Bestellinformationen
96 mm
42 mm
60 mm
102 mm
Integrierte Montage
Elektronik:
• Batterie:
NUR SAFT LS14500-LITHIUMBATTERIEN (3,6 V) ODER
GLEICHWERTIG VERWENDEN!
• Sensorstromausgang:
• Batterielebensdauer:
• Anzeige für
schwache Batterie:
Umgebung:
• Betriebstemperatur:
• Lagertemperatur:
• Relative Luftfeuchtigkeit: 0 bis 95 %, nicht kondensierend
Versandgewicht:
Qualitätsnormen:
• CE, CUL, UL
• Herstellung gemäß ISO 9001 für Qualitätsmanagement,
ISO 14001 für Umweltmanagement und OHSAS 18001 für
Arbeitssicherheit und Gesundheitsschutz.
96 mm
106 mm
Universalmontage
Zwei 3,6 V Lithium-Thionyl-Chlorid, AA
+3,6 VDC bei 20 μA
4 Jahre nominal bei 50 °C
Batteriesymbol auf der LCD-Anzeige
-10 °C bis 65 °C
-40 °C bis 100 °C
0,5 kg
German
Seite
10
11
12
13
14
15
16
16
17
20
82 mm
