Signet 2551 Elektromagnetischer Durchfl usssensor
*3-2551.090-1*
3-2551.090-1
Rev. K 10/12
SICHERHEITSVORSCHRIFTEN
1. Vor der Installation bzw. dem Ausbau den Druck aus dem System ablassen und das System entlüften.
2. Vor dem Einsatz Chemikalienverträglichkeit bestätigen.
3. Die maximalen Temperatur-/Druckwerte nicht überschreiten.
4. Bei der Installation/Wartung Schutzbrille oder Gesichtsmaske tragen.
5. Die Produktbauweise nicht ändern.
1. Beschreibung

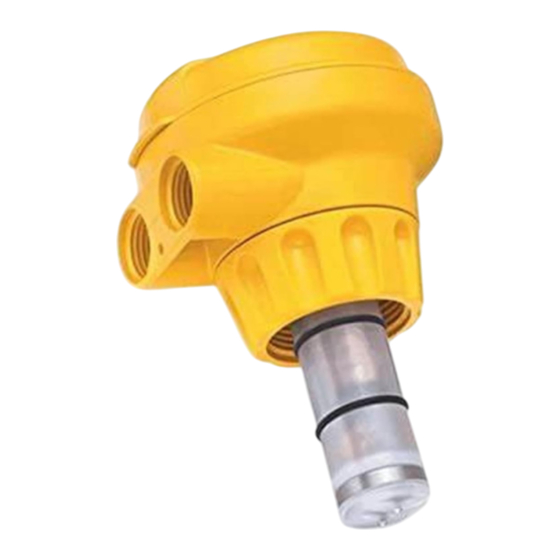

Der 2551 Elektromagnetische DurchÀ usssensor misst die DurchÀ ussrate in einem vollen Rohr durch Überwachung der Spannung,
wenn die (leitende) Flüssigkeit durch ein magnetisches Feld À ießt. Die Ausgangsoptionen umfassen ein herkömmliches
Frequenzsignal, einen seriellen Daten- (Digital-) Ausgang und einen 4- bis 20-mA-Ausgang.
Der 2551 Elektromagnetische DurchÀ usssensor ist in drei Größen für Rohre mit Durchmessern von DN 15 - DN 900 erhältlich.
Drei verschiedene Materialkombinationen sind erhältlich, um den elektromagnetischen DurchÀ usssensor an die Anforderungen der
Anwendung anzupassen.
Inhalt
3.1

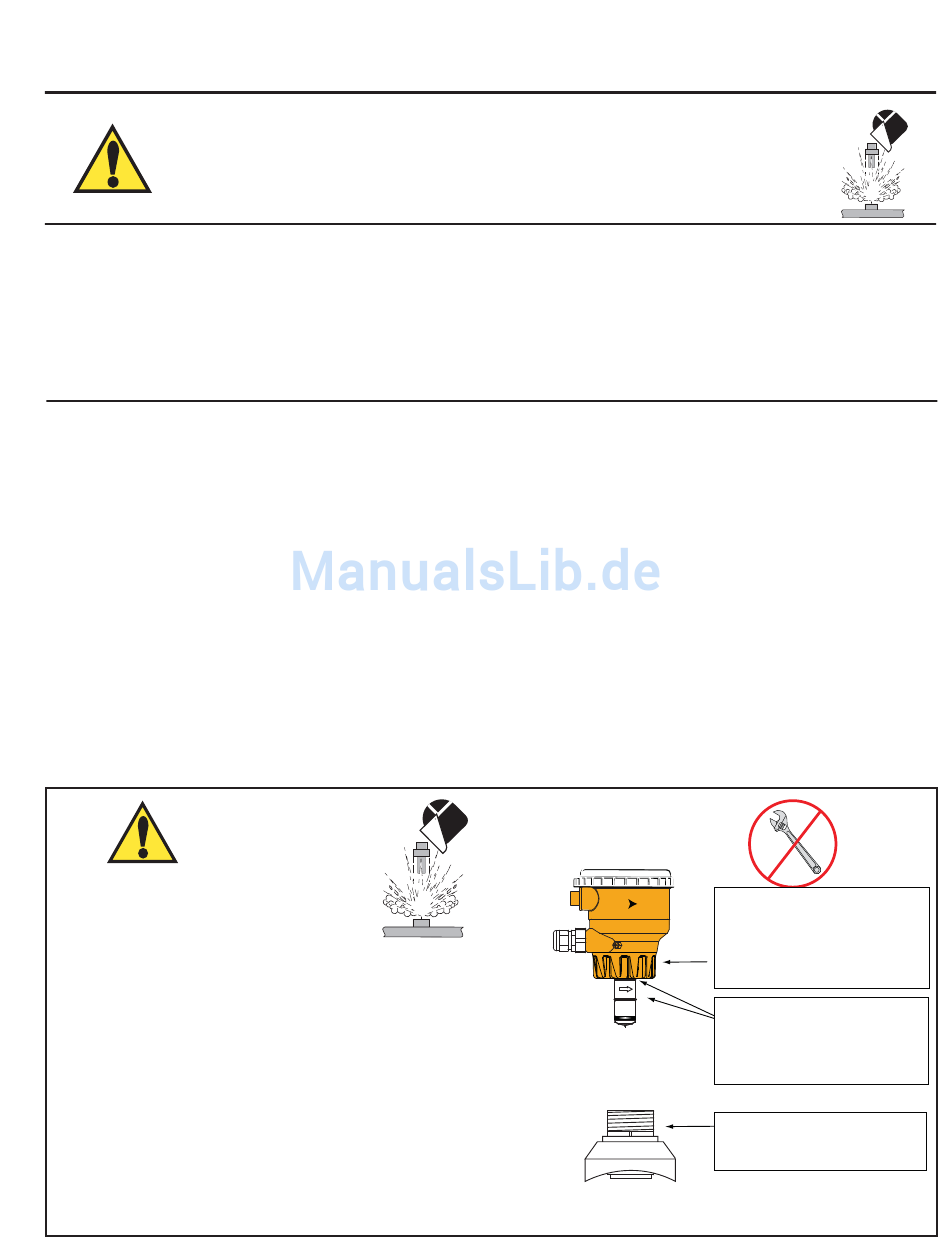

ACHTUNG!
BEI NICHTBEACHTUNG DIESER ANWEISUNGEN WIRD DER SENSOR
U.U. AUS DEM ROHR AUSGEWORFEN!
• KEINE EINE WERKZEUGE AN DER HALTEKAPPE VERVENDEN.
NUR HANDFEST ANZIEHEN.
• DIE DICHTUNGSRINGE SCHMIEREN MIT EINEM NICHT AUF ERDÖL
BASIERTEN, VISKOSEN SCHMIERMITTEL EINFETTEN, DAS MIT
DEM SYSTEM KOMPATIBEL IST.
• KEIN GEWINDEDICHTMITTEL ODER SCHMIERMITTEL AUF
DER HALTEKAPPE ODER DEM KUNSTSOFFFITTINGGEWENDE
VERWENDEN.
• WENN DIE HALTEKAPPE LECKT, IST DIES EIN ANZEICHEN AUF
DEFEKTE ODER VERSCHLISSENE DICHTUNGSRINGE AM SENSOR.
NICHTE VERSUCHEN, DIES DURCH WEITERES ANZEIHEN ZU KORRIGIEREN.
German
1
2
3
3
4
5
5
5
5
6
7
8
8
9
9
9
Flow
German
KEINE WERKZEUGE AN DER
HALTEKAPPE VERWENDEN.
NUR HANDFEST ANZIEHEN.
Keine Schmiermittel oder
Gewindedichtmittel auf den
Haltekappe verwenden.
Die Dichtungsringe schmieren
mit einem nicht auf Erdöl
basierten, viskosen Schmiermittel
einfetten, das mit dem System
kompatibel ist.
Keine Schmiermittel oder
Gewindedichtmittel auf den
Fittinggewinden verwenden.
10
11
12
12
14
14
14
15
15
15
16
17
17
17
18
18
19
19
20
