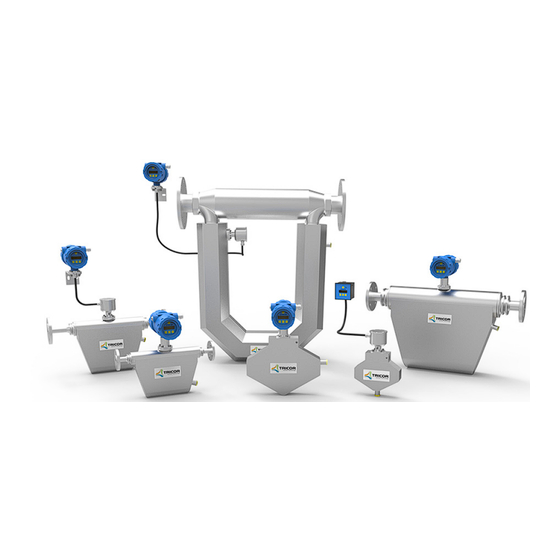

Tricor Coriolis Kurzanleitung
Massendurchflussmesser
Inhaltsverzeichnis
Verwandte Anleitungen für Tricor Coriolis
Inhaltszusammenfassung für Tricor Coriolis
- Seite 1 Kurzanleitung TCM_E80_Q_DE_170116_E002 ® TRICOR Coriolis Massendurchflussmesser...
- Seite 2 Display SW: Dv3.40 und höher Diese Kurzanleitung beinhaltet alle Informationen zur Installation, Verdrahtung und zum Betrieb Ihres neuen TRICOR Massendurchflussmessers, der werksseitig kalibriert und für Ihre spezifische Anwendung konfiguriert wurde. Sollte die Konfiguration des Messwertumformers Änderungen erfordern, laden Sie bitte die komplette Bedienungsanleitung von der TRICOR Webseite www.tricorflow.com...
- Seite 3 Berechnung von Volumendurchfluss sowie Masse- und Volumen-Totalmenge • Spülbar Die TRICOR Massendurchflussmesser gibt es als Kompaktversion mit Vor-Ort-Anzeige und als abgesetzte Version mit einer Anzeige für die Schalttafel- oder Wandmontage. Alle Versionen gibt es auch mit Zulassungen für explosionsgefährdete Bereiche (ATEX, IECEx und cCSAus).
- Seite 4 Sensormontage 2. Sensormontage Die empfohlene Einbaulage ist horizontal. Enthält das Medium Festkörper, wählen Sie die Einbaulage „A“, in allen anderen Fällen „B“. Befestigen Sie die Messzellen so gut wie möglich an einer vibrationsfreien, massiven Montagefläche. Bei den Versionen TCM 0325 bis TCM 3100 können dazu die optionalen Befestigungsgewinde bzw.
-
Seite 5: Mechanische Installation Der Elektronik
Zug liegen und ziehen Sie die Kabelverschraubung gut an. Die unten angeführte Tabelle zur Verkabelung ist nur für Anshlussdosen (Typ S***-AZZS or S***-HZZS) gültig, wenn die Temperatur unter 212°F (100°C) liegt. Zur Verkabelung von Anschlussdosen für höhere Temperaturen (H***-HZZS or T***-HZZS) lesen Sie bitte das ausführliche Manual (siehe Downloadbereich der TRICOR Webseite www.tricorflow.com). Anschluss-Nr Signal Color Ader-Nr. -
Seite 6: Stromversorgung Und Masseanschluss
Inbetriebnahme 4.2. Kabel am TCE 8***-L-* oder TCE 8***-S-* anschließen Schließen Sie den D-Sub Stecker des Kabels an der Buchse „Sensor” an der Gehäuserückseite an. Bringen Sie die Befestigungsschrauben des D-SUB Steckers ordnungsgemäß an. 4.3. Stromversorgung und Masseanschluss 4.3.1. 24 V DC Versorgung Die TCE benötigen eine geregelte DC-Spannung mit 24 V ±20%. - Seite 7 Inbetriebnahme Der interne Gerätestatus kann durch Druck auf die Taste „Info” aufgerufen werden. Mit der Taste „Reset“ kann der Batch-Wert auf Null gesetzt werden, wenn die Funktion aktiviert ist. Zum Öffnen des Einstellmenüs drücken Sie die Taste „P“ für drei Sekunden. 5.1.1.
- Seite 8 Kontakt 6. Kontakt TRICOR Internet www.tricorflow.com Vertrieb Hersteller Nord- und Südamerika: KEM Küppers Elektromechanik GmbH AW Lake Company Liebigstraße 5 2440 W. Corporate Preserve Dr. #600 DE-85757 Karlsfeld Oak Creek WI 53154 Deutschland Tel.: +49 8131 593910 Tel.: +1 414 574 4300 info@kem-kueppers.com...
- Seite 9 Original KEM/AWL Dokument: TCM_E80_Q_DE_170116_E002 Copyright KEM/AWL, Änderungen und Irrtümer vorbehalten Version: TCM_E80_Q_DE_170116_E002...
