- Seite 1 Zirkulationspumpen- Steuerung FS20 ZPS Bedienungsanleitung...
- Seite 2 Technische Daten..................13 Batterieverordnung und Entsorgungshinweise .........14 Anhang: Das FS20-Adress-System ............14 ELV - www.elv.com - Art.-Nr. 83511 Bitte lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnahme komplett und bewahren Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

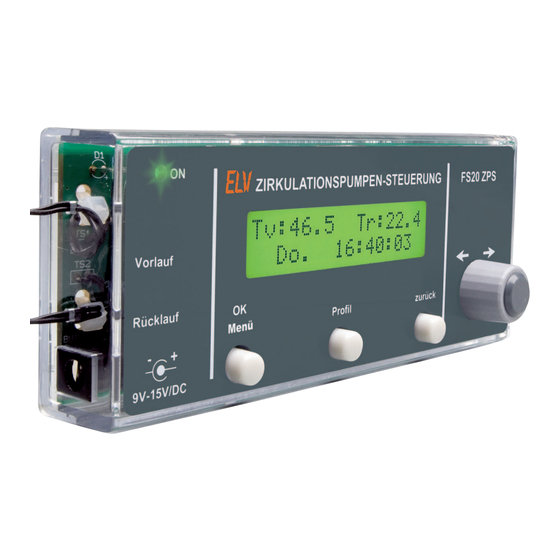

- Seite 3 Die Zirkulationspumpensteuerung FS20 ZPS dient der bedarfsgerechten Steuerung einer Warmwasser-Zirkulationspumpe. Die FS20 ZPS schaltet die Pumpe per FS20-Schalttaktor nur dann ein, wenn dies entsprechend den Nutzerwünschen notwendig ist. Das Gerät ermöglicht über eine schnell beherrschbare Menüführung die Eingabe von Zirkulationsprofilen, in denen man für bis zu vier Zeiträume täglich feste Zeiten für den Betrieb der Zirkulationspumpe festlegen kann.
- Seite 4 - Am Einsatzort muss eine 230-V-Netzsteckdose vorhanden sein. Das Gerät wird hier über ein Netzteil betrieben, das eine Gleichspannung im Bereich von 9 bis 15 V bei einer maximalen Strombelastung durch die FS20 ZPS von 100 mA abgeben kann. - Der Geräteanschluss erfolgt über einen NS-Hohlstecker mit Pluspol am Innenleiter (siehe technische Daten).
- Seite 5 - Stecken Sie dann den Hohlstecker des Netzteils in die Stromversorgungsbuchse und verbinden Sie das Netzteil mit dem Stromnetz. Das Aufleuchten der grünen Betriebskontroll-LED „ON” signalisiert die Betriebs- bereitschaft des Gerätes. Gleichzeitig erscheint im Display der Name des Gerätes für ca. 4 Sekunden. - Nun fordert das Gerät bei der ersten Inbetriebnahme dazu auf, das aktuelle Datum und die Uhrzeit einzustellen.
- Seite 6 - Überprüfen Sie abschließend, ob sich der Schaltaktor nach dem manuellen Ein- schalten durch den Handsender nach Ablauf der vorgebenen Zeit von 10 Minuten wieder abschaltet (siehe auch Kapitel 4.1.2. -> „FS20”) Beispieldarstellung der Installation der FS20 ZPS und des FS20-Schaltaktors...
- Seite 7 - Auswahl des vorherigen Eingabefeldes - Verlassen von Menüs/Funktion (langer Tastendruck) - Nach dem Einschalten der FS20 ZPS werden auf dem Display die Temperatur des Vor- und Rücklaufsensors, der aktuelle Wochentag sowie die aktuell eingestellte Uhrzeit angezeigt, dies ist die so genannte Grundanzeige. Zudem wird alle 5 Sekunden der Name des momentan verwendeten Profils eingeblendet.
- Seite 8 Taste OK / Menü Taste Profile Profile Anzeigen Uhrzeit stellen Geräteeinstellungen Auswählen Datum stellen Info Bearbeiten Handsender anlernen Erstellen Hauscode setzen Löschen Adresse setzen Uhrzeit / Datum Schaltaktor testen FS20 Vorlauf messen Temperaturen Rücklauf messen Legionellenschutz Beleuchtungsdauer Ein / Aus Werkseinstellung Zeitpunkt einstellen Diesen Menüpunkt kann man auch direkt über die Taste „Profil“...
- Seite 9 - Unter den Menüpunkten „Hauscode setzen“ und „Adresse setzen“ sind der zu verwendende Hauscode und die Adresse des Schaltaktors einzutragen, den die FS20 ZPS steuern soll. Mindestens die Adresse sollte sich dabei von der des Handsenders unterscheiden, um die ungewollte Direktansteuerung durch den Handsender zu vermeiden.
- Seite 10 Die FS20 ZPS ist in der Lage, auf die Temperaturen im Vor- und Rücklauf des Brauchwasserkreises zu reagieren. Dazu ist es jedoch notwendig, die auftretenden Temperaturen einmal zu messen. - Zur Messung müssen die Temperatursensoren wie im Kapitel „Installation“ be- schrieben korrekt angebracht und der Schaltaktor angelernt sein.
- Seite 11 Drehimpulsgeber der Modus angewählt und mit „OK/Menü“ bestätigt. Durch die Auswahl des Modus bestimmt man, wie die Zirkulationspumpe von der FS20 ZPS in den eingestellten Zeiträumen gesteuert wird. Folgende Modi stehen zur Verfügung: In diesem Modus bleibt die Zirkulationspumpe für einen angegebenen Zeitraum dauerhaft eingeschaltet.
- Seite 12 - Das Maximum beträgt immer ein Drittel der vorher eingegebenen Intervallzeit. Nachdem nun der Modus komplett definiert ist, sind die jeweiligen Zeiträume ein- zugeben, in der die FS20 ZPS aktiv steuern soll. Außerhalb dieser Zeiträume ist die Zirkulationspumpe abgeschaltet, es sei denn, es erfolgt eine manuelle Einschaltung per FS20-Handsender.
- Seite 13 - Das FS20-System arbeitet im 868-MHz-Bereich, der auch von anderen Funk- diensten genutzt wird. Daher kann es durch Geräte, die auf der gleichen bzw. benachbarten Frequenz arbeiten, zu Einschränkungen des Betriebs und der Reichweite kommen. - Die angegebene Reichweite von bis zu 100 m ist die Freifeldreichweite, d.h., die Reichweite bei Sichtkontakt zwischen Sender und Empfänger.
- Seite 14 Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen! Innerhalb eines Hauscodes lassen sich 256 verschiedene Adressen einstellen. Diese Adressen gliedern sich dabei in 4 Adresstypen zu 225 Einzeladressen, 15 Funktions- gruppen-Adressen, 15 lokalen Masteradressen und einer globalen Masteradresse.
- Seite 15 Masteradresse angesteuert. Werden beispielsweise alle Empfänger in einem Raum jeweils einer lokalen Masteradresse zugewiesen, so kann man beim Verlassen eines Raumes mit nur einem Tastendruck alle Verbraucher in diesem Raum aus- schalten. Mehrere Empfänger werden der globalen Masteradresse zugeordnet und gemein- sam über diese Adresse angesteuert.
- Seite 16 Um jeden Empfänger separat steuern zu können, ist jeder Empfänger auf eine Ein- zeladresse zu programmieren. Dazu wird zu der bereits ausgewählten Adressgruppe nun noch eine Unteradresse benötigt. Insgesamt sind pro Adressgruppe folgende 15 Unteradressen möglich: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Hauscode z.
