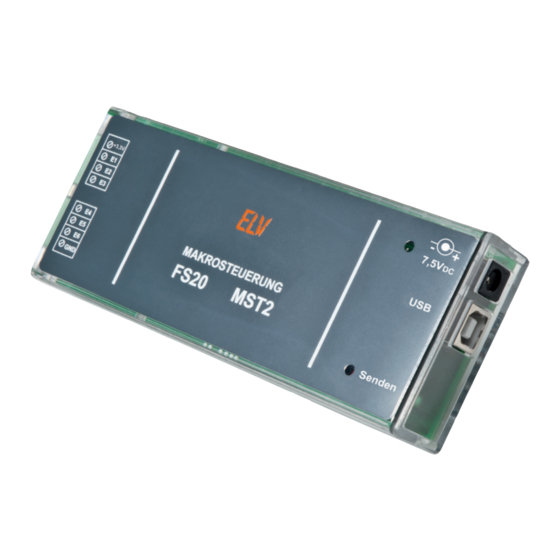

- Seite 1 FS20-Makrosteuerung FS20 MST2 Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
-
Seite 2: Inhaltsverzeichnis
4.2. Menüfunktionen ..................6 4.3. Hinweise zum Hauscode ................8 4.4. Makro erstellen ....................9 4.4.1. Makroaktionen ..................10 4.5. Daten zur FS20 MST2 übertragen ............11 4.6. Makro löschen ...................11 4.7. Echtzeituhr der FS20 MST2 synchronisieren ..........11 DutyCycle-Übersicht .................12 Batteriewechsel ..................12 Zusätzliche Hinweise ................13 Technische Daten ..................14... -
Seite 3: Beschreibung Und Funktion
Adressgruppenbereich arbeiten (z. B. die Beleuchtung in sonst adressmäßig getrennten Räumen). Zudem ist es mit der FS20 MST2 möglich, verschiedene Startzeiten und Zeitintervalle zuzuordnen und eine flexible Zuordnung von Steuerbefehlen, die nicht von allen Sendern des Systems geboten werden, vornehmen zu können. -
Seite 4: Sicherheits- Und Wartungshinweise
- Am Einsatzort muss eine 230-V-Netzsteckdose vorhanden sein. Das Gerät wird hier über ein Netzteil betrieben, das eine Gleichspannung von 7,5 V bei einer maximalen Strombelastung durch die FS20 MST2 von 70 mA abgeben kann. - Der Geräteanschluss erfolgt über einen NS-Hohlstecker mit Pluspol am Innenlei- ter. -
Seite 5: Installation
CD befindet. Während der Installationsprozedur werden standard- mäßig die Anwendersoftware und der USB-Treiber installiert. Bitte beachten! Die PC-Software der FS20 MST2 ist in C# geschrieben und setzt auf die WPF- Klassenbibliothek auf. Diese Bibliothek benötigt das .NET-Framework 3.5 von... -
Seite 6: Bedienung
„Standard-Hauscode” unmittelbar erreichbar. - Im Programmfenster sind die angelegten oder aus dem PC-Speicher bzw. der FS20 MST2 geladenen Makrofenster aufgelistet. Hier sind zunächst die für das Makro geltenden Zeitdaten sowie Hauscode, Adresse und der Befehl des Makroauslösers zu sehen. - Seite 7 Datei-Menü Makro erstellen Menü „Einstellungen” Makro löschen Menü „Info” Makro kopieren Hauscode zuweisen Makroauslöser Makroaktion Makrofenster Makros auslesen - Makros aus der Makrosteuerung auslesen Makros übertragen - die aktuellen Makros zur Makrosteuerung übertragen Beenden - Programm beenden Menü „Einstellungen” Standard-Hauscode generieren - erstellt neuen Zufalls-Hauscode Zeit synchronisieren - Echtzeituhr der Makrosteuerung mit der PC-Zeit synchronisieren...
-
Seite 8: Hinweise Zum Hauscode
Bearbeitungssymbole Über die Bearbeitungssymbole werden direkt Befehle im Makrofenster und den Aktionen ausgelöst: Bearbeitung, startet den jeweiligen Eingabedialog Makro bzw. Aktion löschen Aktion hinzufügen Makro (oben)/Aktion (Aktionsfenster) kopieren Aktion nach oben verschieben (in der Reihenfolge vorziehen) Aktion nach unten verschieben (in der Reihenfolge nach hinten schieben) 4.3. -
Seite 9: Makro Erstellen
4.4. Makro erstellen - Zum Erstellen (Button „Makro erstellen”) oder Bearbeiten (Anwahl des Bearbei- tungssymbols) eines Makros öffnet sich ein neues Fenster: Anlern-Button - Hier kann man alle Einstellungen des Makros (außer Aktionen) vornehmen. Name/Sender - Im oberen Bereich des Fensters sind die Eigenschaften des Makros zu definieren. Jedes Makro kann hier mit einem eindeutigen Namen versehen und Sender- Hauscode, die Senderadresse und der Sendebefehl des das Makro auslösenden Senders können eingegeben werden. -
Seite 10: Makroaktionen
zeiträume ausschließen, z. B. dass ein einfacher Bewegungsmelder tagsüber das Licht nicht schalten soll. - Alternativ zur Auslösung des Makros durch einen Sender bzw. Schalteingang kann man durch Anwahl der Optionen „Bei Zeitraumbeginn” bzw. „Bei Zeitrau- mende” ein automatisches Ausführen des Makros allein durch die Zeitsteuerung programmieren. -
Seite 11: Daten Zur Fs20 Mst2 Übertragen
Prüfen der Verbindung die Übertragung der Daten an die FS20 MST2. Nach Abschluss der Übertragung erscheint eine Statusmeldung. Sollte während der Übertragung ein Fehler auftreten, erscheint eine entsprechende Fehlermeldung. - Ebenso ist über die Option „Makros auslesen” das Auslesen der in der FS20 MST2 gespeicherten Makros möglich. 4.6. Makro löschen - Soll ein Makro gelöscht werden, muss man es erst in der Liste markieren (erscheint... -
Seite 12: Dutycycle-Übersicht
Bei der Aussendung der Daten im FS20-System sind gesetzliche Bestimmungen zur Aussendungshäufigkeit zu beachten. Es dürfen nicht mehr als 36 Sekunden je Sender und Stunde gesendet werden, dies bedeutet für die FS20 MST2, dass max. bis zu 380 Aktionen je Stunde ausgesendet werden dürfen. -
Seite 13: Zusätzliche Hinweise
- Trennen Sie das Gerät von allen angeschlossenen Leitungen und dem Netzteil. - Öffnen Sie das Gerät durch Aufschieben der Gehäuseunterschale und nehmen Sie die Platine aus der Gehäuseoberschale heraus. - Entnehmen Sie die verbrauchte Batterie aus dem Batteriehalter. - Setzen Sie die neue Batterie unter Beachtung der o.g. Sicherheitshinweise pol- richtig (Pluspol oben) in den Batteriehalter ein. -
Seite 14: Technische Daten
8. Technische Daten Spannungsversorgung: ..............7,5 V ; USB Stand-by-Stromaufnahme: ..............max. 70 mA Anzahl Eingänge: ................6 (3–15 V AC/DC Schnittstelle: .....................USB Funkübertragung: ............868,35 MHz, bidirektional Reichweite: ................bis 100 m (Freifeld) Abmessungen (B x H x T): ............58 x 143 x 24 mm 9. -
Seite 15: Anhang
10. Anhang 10.1. Das FS20-Adress-System Innerhalb eines Hauscodes lassen sich 256 verschiedene Adressen einstellen. Diese Adressen gliedern sich dabei in 4 Adresstypen zu 225 Einzeladressen, 15 Funktions- gruppen-Adressen, 15 lokalen Masteradressen und einer globalen Masteradresse. Jedem Empfänger kann von jedem Adresstyp eine Adresse zugeordnet werden. Damit kann jeder Empfänger auf bis zu 4 unterschiedliche Adressen reagieren, jedoch immer nur auf eine Adresse pro Adresstyp. - Seite 16 Zuweisung von Funktionsgruppen und Masteradressen Funktionsgruppen Wird als Adressgruppe die 44 eingegeben, wird die Unteradresse (sofern sie nicht auch 44 ist, siehe folgende Abschnitte) als Funktionsgruppe definiert. So lassen sich 15 Funktionsgruppen zwischen 4411 und 4443 definieren: Hierzu stehen die folgenden Adressen zur Verfügung: 4411, 4412, 4413, 4414, 4421, 4422, 4423, 4424, 4431, 4432, 4433, 4441, 4442, 4443 Lokaler Master Wird nur die Unteradresse auf 44 eingestellt, so hat dieser Kanal die Funktion eines...
- Seite 17 Hauscode z. B. 1234 1234 Globale Masteradresse 4444 Funktionsgruppe 44xx z.B. 4411 Deckenlampen 1111 1144 1122 4411 1144 4444 4444 Lokale 1411 1131 4411 1144 1412 4444 Masteradresse 4444 4444 z.B.1144 1212 4411 4444 1311 1211 4411 4444 Bei den Empfängern im Raum A wurden zusätzlich alle Empfänger auf eine lokale Masteradresse programmiert.
-
Seite 18: Befehlsübersicht Für Die Makrobildung
10.2. Befehlsübersicht für die Makrobildung Befehl Bedeutung Schaltet sofort AUS ein angelernter Dimmer dimmt sofort aus (ein Schalter schaltet sofort aus) Dimmt sofort auf 6.25% ein angelernter Dimmer dimmt sofort auf diese … Stufe Dimmt sofort auf 93,75% (ein Schalter schaltet sofort ein) Schaltet sofort AN ein angelernter Dimmer dimmt sofort auf volle Helligkeit... - Seite 19 AN auf alten Wert für Geräte- ein angelernter Aktor schaltet für die angegebene Timer, danach vorheriger Zeit auf der zuletzt verwendeten Stufe ein und Zustand danach in den vorherigen Zustand Dimmt aus innerhalb von ein angelernter Dimmer dimmt innerhalb der Ti- Timerzeit merzeit aus Dimmt auf xx% innerhalb...
- Seite 20 Empfängers. Zusätzlich kann die Programmierung des Geräte-Timers auch über die FS20 MST2 über den Sendebefehl „Start/Stop der Programmierung des Geräte- Timers” erfolgen. Dieser Befehl kann durch direktes Senden zum Empfänger (Starten, Zeit abwarten, Stoppen) oder über die Ausführung eines eigenen Ma- kros mit Start- und Stopp-Befehl zu programmierten Zeiten an den Empfänger...
- Seite 21 · Die Funktion „Dimmt auf x% innerhalb von Timerzeit” führt zum automatischen Dimmen auf die eingestellte Dimmstufe innerhalb der mit dem Timer-Schieberegler unten festgelegten Zeit bzw. vom Sender übernommenen Zeit. · Die Funktion „Dimmt auf alten Wert innerhalb von Timerzeit” führt zum automa- tischen Dimmen auf den alten Wert innerhalb der festgelegten Zeit.
- Seite 24 ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
