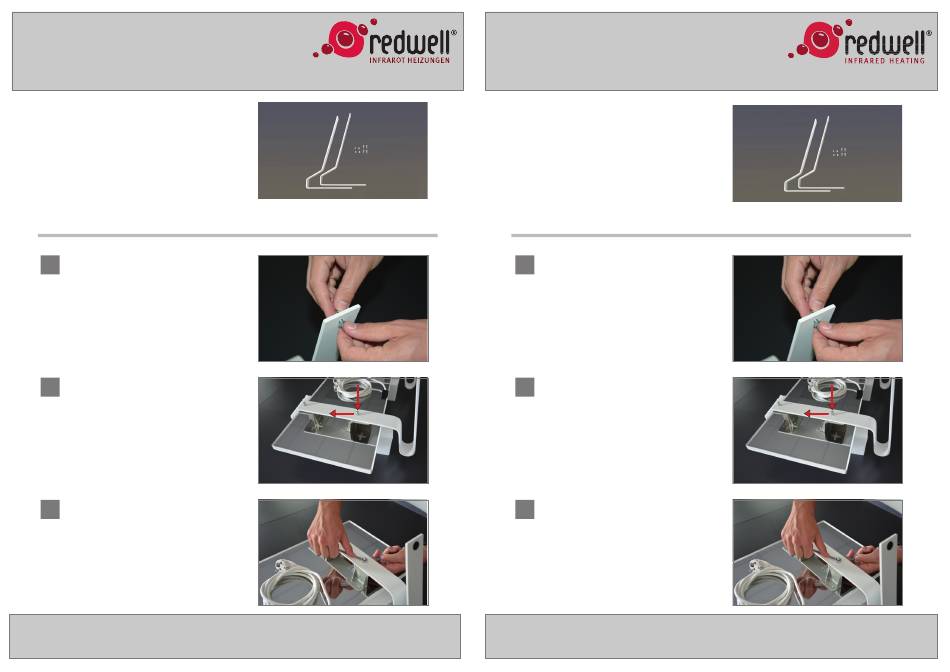

MONTAGEANLEITUNG STANDFÜSSE WE/R250, WE/R420
Lieferumfang:
2x Standfuß
4x Hutmutter
4x Schraube
Sie benötigen noch:
2x Gabelschlüssel (SW 10)
Eventuell eine 2. Person
zur Hilfe
1 1 Führen Sie die Schrauben in die
Löcher und drehen Sie die Hutmuttern
nur wenige Umdrehungen auf die
Schrauben:
2 2 Legen Sie den Standfuß längs auf die
beiden Halterungen auf der Rückseite
des Heizpaneels.
Die Schrauben müssen mittig auf das
Fadenkreuz der Halterung gesetzt
werden (1.)
Schieben Sie den Standfuß nach oben,
bis die Schraube die Oberkante des
Fadenkreuzes berührt (2.)
3 3 Ziehen Sie die Schrauben handfest an.
Stellen Sie das Standmodell vorsichtig
auf und prüfen Sie die Stabilität.
www.redwell.com
Symbolbild, Form kann abweichen
1 1
. .
2 2
. .
Redwell Manufaktur GmbH
Am Ökopark 3, A-8230 Hartberg
T: +43 (0) 3332/61105
INSTRUCTION MANUAL PEDESTALS WE/R250, WE/R420
Scope of delivery:
2x pedestals
4x cap nuts
4x screws
You need:
2x wrench (AF 10)
second person for
support
1 1 Insert the screws into the holes and
twist the cap nuts a few turns on the
screws:
2 2 Place the pedestals on the two
brackets on the back of the heating
panel.
The screws have to fit into the cross of
the bracket (1.)
Push the pedestals upwards, until the
screws touch the upper edge of the
cross in the bracket (2.)
3 3 Hand-tighten the screws.
Adjust the stand model carefully and
check the stability.
www.redwell.com
Sample Image, Shape may vary
1 1
. .
2 2
. .
Redwell Manufaktur GmbH
Am Ökopark 3, A-8230 Hartberg
T: +43 (0) 3332/61105
