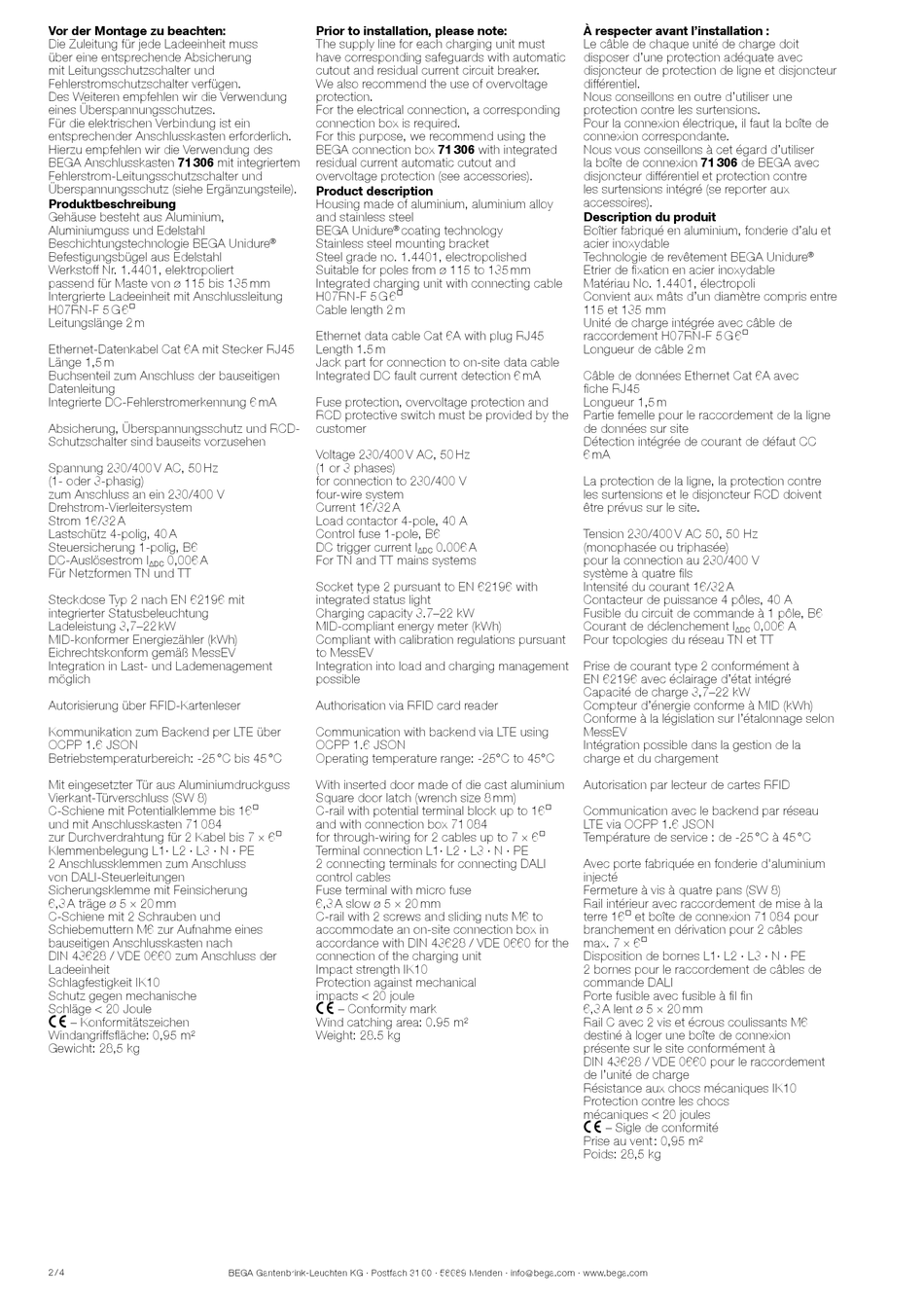

BEGA 85 097 Montageanleitung Seite 2

Vor der Montage zu beachten:
Die Zuleitung für jede Ladeeinheit muss
über eine entsprechende Absicherung
mit Leitungsschutzschalter und
Fehlerstromschutzschalter verfügen.
Des Weiteren empfehlen wir die Verwendung
eines Überspannungsschutzes.
Für die elektrischen Verbindung ist ein
entsprechender Anschlusskasten erforderlich.
Hierzu empfehlen wir die Verwendung des
BEGA Anschlusskasten 71 306 mit integriertem
Fehlerstrom-Leitungsschutzschalter und
Überspannungsschutz (siehe Ergänzungsteile).
Produktbeschreibung
Gehäuse besteht aus Aluminium,
Aluminiumguss und Edelstahl
Beschichtungstechnologie BEGA Unidure
Befestigungsbügel aus Edelstahl
Werkstoff Nr. 1.4401, elektropoliert
passend für Maste von ø 115 bis 135 mm
Intergrierte Ladeeinheit mit Anschlussleitung
H07RN-F 5 G 6@
Leitungslänge 2 m
Ethernet-Datenkabel Cat 6A mit Stecker RJ45
Länge 1,5 m
Buchsenteil zum Anschluss der bauseitigen
Datenleitung
Integrierte DC-Fehlerstromerkennung 6 mA
Absicherung, Überspannungsschutz und RCD-
Schutzschalter sind bauseits vorzusehen
Spannung 230/400 V AC, 50 Hz
(1- oder 3-phasig)
zum Anschluss an ein 230/400 V
Drehstrom-Vierleitersystem
Strom 16/32 A
Lastschütz 4-polig, 40 A
Steuersicherung 1-polig, B6
DC-Auslösestrom I 0,006 A
∆DC
Für Netzformen TN und TT
Steckdose Typ 2 nach EN 62196 mit
integrierter Statusbeleuchtung
Ladeleistung 3,7–22 kW
MID-konformer Energiezähler (kWh)
Eichrechtskonform gemäß MessEV
Integration in Last- und Lademenagement
möglich
Autorisierung über RFID-Kartenleser
Kommunikation zum Backend per LTE über
OCPP 1.6 JSON
Betriebstemperaturbereich: -25 °C bis 45 °C
Mit eingesetzter Tür aus Aluminiumdruckguss
Vierkant-Türverschluss (SW 8)
C-Schiene mit Potentialklemme bis 16@
und mit Anschlusskasten 71 084
zur Durchverdrahtung für 2 Kabel bis 7 × 6@
Klemmenbelegung L1· L2 · L3 · N · PE
2 Anschlussklemmen zum Anschluss
von DALI-Steuerleitungen
Sicherungsklemme mit Feinsicherung
6,3 A träge ø 5 × 20 mm
C-Schiene mit 2 Schrauben und
Schiebemuttern M6 zur Aufnahme eines
bauseitigen Anschlusskasten nach
DIN 43628 / VDE 0660 zum Anschluss der
Ladeeinheit
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
c – Konformitätszeichen
Windangriffsfläche: 0,95 m²
Gewicht: 28,5 kg
2 / 4
Prior to installation, please note:
The supply line for each charging unit must
have corresponding safeguards with automatic
cutout and residual current circuit breaker.
We also recommend the use of overvoltage
protection.
For the electrical connection, a corresponding
connection box is required.
For this purpose, we recommend using the
BEGA connection box 71 306 with integrated
residual current automatic cutout and
overvoltage protection (see accessories).
Product description
Housing made of aluminium, aluminium alloy
and stainless steel
BEGA Unidure ®
Stainless steel mounting bracket
®
Steel grade no. 1.4401, electropolished
Suitable for poles from ø 115 to 135 mm
Integrated charging unit with connecting cable
H07RN-F 5 G 6@
Cable length 2 m
Ethernet data cable Cat 6A with plug RJ45
Length 1.5 m
Jack part for connection to on-site data cable
Integrated DC fault current detection 6 mA
Fuse protection, overvoltage protection and
RCD protective switch must be provided by the
customer
Voltage 230/400 V AC, 50 Hz
(1 or 3 phases)
for connection to 230/400 V
four-wire system
Current 16/32 A
Load contactor 4-pole, 40 A
Control fuse 1-pole, B6
DC trigger current I
For TN and TT mains systems
Socket type 2 pursuant to EN 62196 with
integrated status light
Charging capacity 3.7–22 kW
MID-compliant energy meter (kWh)
Compliant with calibration regulations pursuant
to MessEV
Integration into load and charging management
possible
Authorisation via RFID card reader
Communication with backend via LTE using
OCPP 1.6 JSON
Operating temperature range: -25°C to 45°C
With inserted door made of die cast aluminium
Square door latch (wrench size 8 mm)
C-rail with potential terminal block up to 16@
and with connection box 71 084
for through-wiring for 2 cables up to 7 × 6@
Terminal connection L1· L2 · L3 · N · PE
2 connecting terminals for connecting DALI
control cables
Fuse terminal with micro fuse
6,3 A slow ø 5 × 20 mm
C-rail with 2 screws and sliding nuts M6 to
accommodate an on-site connection box in
accordance with DIN 43628 / VDE 0660 for the
connection of the charging unit
Impact strength IK10
Protection against mechanical
impacts < 20 joule
c – Conformity mark
Wind catching area: 0.95 m²
Weight: 28.5 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
coating technology
0.006 A
∆DC
À respecter avant l'installation :
Le câble de chaque unité de charge doit
disposer d'une protection adéquate avec
disjoncteur de protection de ligne et disjoncteur
différentiel.
Nous conseillons en outre d'utiliser une
protection contre les surtensions.
Pour la connexion électrique, il faut la boîte de
connexion correspondante.
Nous vous conseillons à cet égard d'utiliser
la boîte de connexion 71 306 de BEGA avec
disjoncteur différentiel et protection contre
les surtensions intégré (se reporter aux
accessoires).
Description du produit
Boîtier fabriqué en aluminium, fonderie d'alu et
acier inoxydable
Technologie de revêtement BEGA Unidure
Etrier de fixation en acier inoxydable
Matériau No. 1.4401, électropoli
Convient aux mâts d'un diamètre compris entre
115 et 135 mm
Unité de charge intégrée avec câble de
raccordement H07RN-F 5 G 6@
Longueur de câble 2 m
Câble de données Ethernet Cat 6A avec
fiche RJ45
Longueur 1,5 m
Partie femelle pour le raccordement de la ligne
de données sur site
Détection intégrée de courant de défaut CC
6 mA
La protection de la ligne, la protection contre
les surtensions et le disjoncteur RCD doivent
être prévus sur le site.
Tension 230/400 V AC 50, 50 Hz
(monophasée ou triphasée)
pour la connection au 230/400 V
système à quatre fils
Intensité du courant 16/32 A
Contacteur de puissance 4 pôles, 40 A
Fusible du circuit de commande à 1 pôle, B6
Courant de déclenchement I 0,006 A
∆DC
Pour topologies du réseau TN et TT
Prise de courant type 2 conformément à
EN 62196 avec éclairage d'état intégré
Capacité de charge 3,7–22 kW
Compteur d'énergie conforme à MID (kWh)
Conforme à la législation sur l'étalonnage selon
MessEV
Intégration possible dans la gestion de la
charge et du chargement
Autorisation par lecteur de cartes RFID
Communication avec le backend par réseau
LTE via OCPP 1.6 JSON
Température de service : de -25 °C à 45 °C
Avec porte fabriquée en fonderie d'aluminium
injecté
Fermeture à vis à quatre pans (SW 8)
Rail intérieur avec raccordement de mise à la
terre 16@ et boîte de connexion 71 084 pour
branchement en dérivation pour 2 câbles
max. 7 × 6@
Disposition de bornes L1· L2 · L3 · N · PE
2 bornes pour le raccordement de câbles de
commande DALI
Porte fusible avec fusible à fil fin
6,3 A lent ø 5 × 20 mm
Rail C avec 2 vis et écrous coulissants M6
destiné à loger une boîte de connexion
présente sur le site conformément à
DIN 43628 / VDE 0660 pour le raccordement
de l'unité de charge
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
c – Sigle de conformité
Prise au vent : 0,95 m²
Poids: 28,5 kg
®
