Batteriemodul
Inhaltsverzeichnis
Folgendes benötigt: Stromkabel ×3 Paare,
Batterie-Wechselrichter-Kommunikationskabel ×1,
Batterie-Batterie-Kommunikationskabel ×2, Verteilungsbox ×1. Kabelanschluss

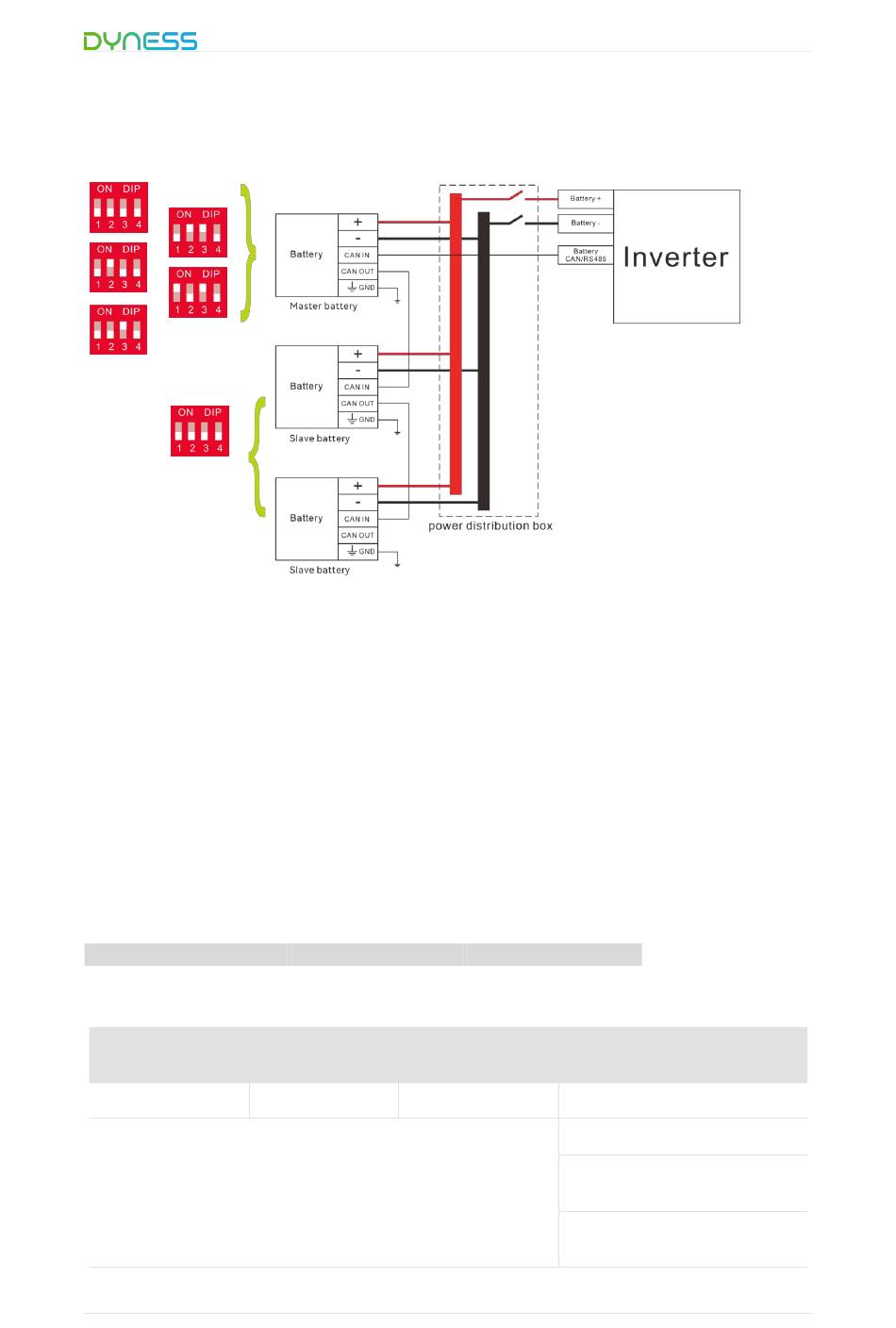

siehe Abbildung fig3-6 Schaltplan.
Die Überstromkapazität der Verteilungsbox sollte deutlich höher sein als der
maximale Nennstromwert bei laufender Last.
Wenn die Batterien parallel geschaltet sind, kommuniziert der Master über die
CAN-Schnittstelle mit den Slaves. Der Master fasst die Informationen des
gesamten Batteriesystems zusammen und kommuniziert über CAN oder
RS485 mit dem Wechselrichter. Wenn die Master-Batterie die neueste Version
mit DIP-Schalter ist, müssen je nach Wechselrichtermode unterschiedliche
DIP-Modi eingestellt werden.
Bitte beachten Sie Tabelle 35 – DIP-Schalter-Beschreibung.
DIP-Schalterdefinition und Beschreibung desBatteriemoduls
DIP-Schalterstellung (Master-Kommunikationsprotokoll und
Baudratenauswahl)
#1
Verschiedene Protokolle definieren;
24
Abbildung 3-6 Schaltplan
Tabelle 3-4 DIP-Schalter-Definition
#2
©
Dyness behält sich das Urheberrecht an diesem Dokument vor.
PowerBrick Pro Benutzerhandbuch
#3
Baudratenauswahl
AUS: CAN: 500K, 485:
9600
Ein: CAN: 250K, 485:
115200
#4
