13

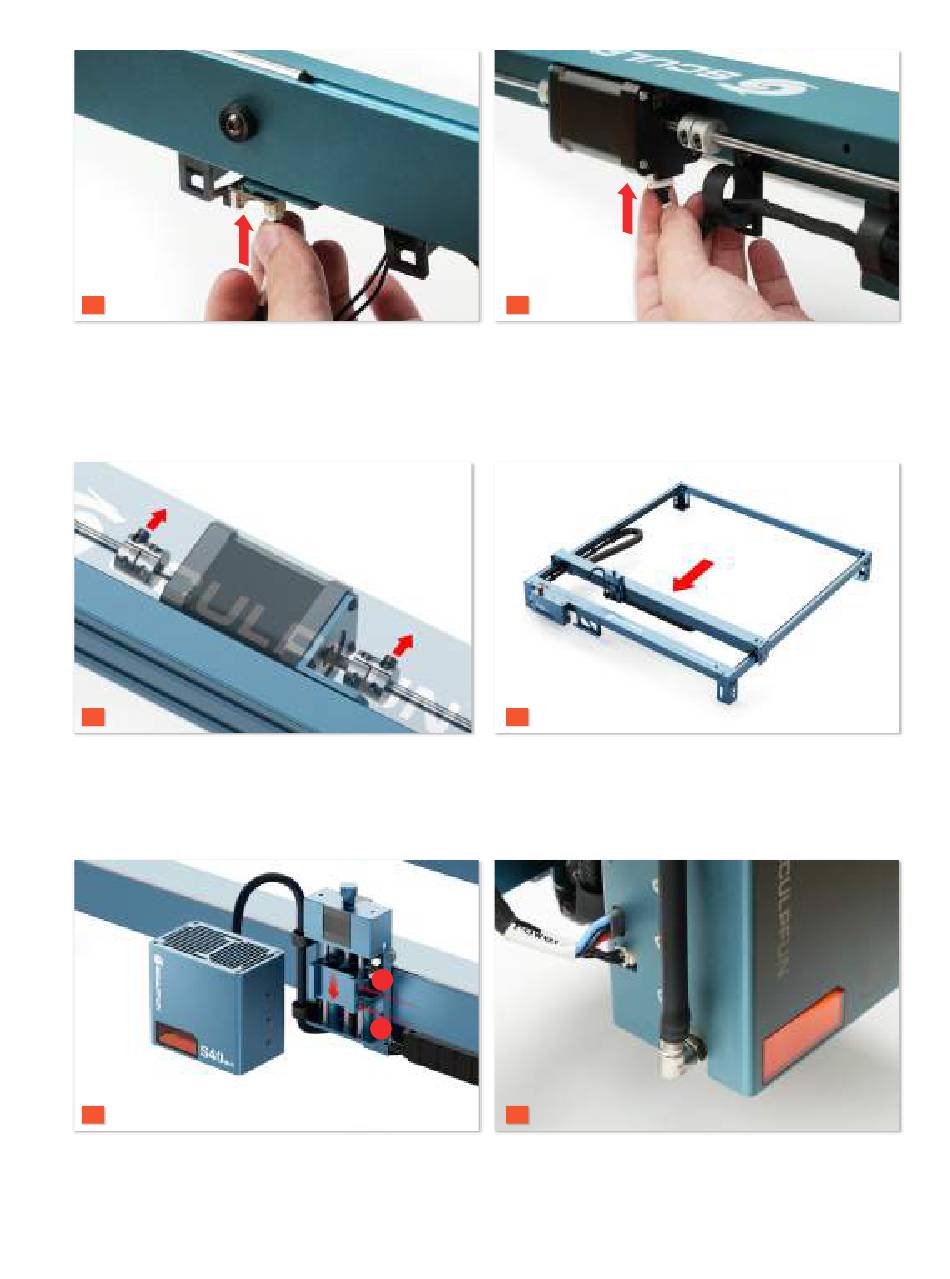

13. Insérez la borne dans le fin de course avant gauche
Ajuster la stabilité
15
15. Desserrez les deux vis à l'extérieur
Installer le laser
17
17-1. Insérez le laser dans le support.
17-2. Verrouillez le laser à travers la vis à métaux H.
Remarque : En retirant la vis de limite à l'arrière du laser, le laser peut être fixé à une position plus basse pour graver des produits
inférieurs. Cependant, il est recommandé d'utiliser une plate-forme de gravure et de découpe d'une certaine hauteur pour surélever le
produit, ce qui contribuera à améliorer la stabilité de la gravure.
14
14. Insérez le terminal dans le moteur de l'axe Y avant
16
16-1 Poussez le portique vers l'avant et frappez le bloc limite.
16-2 Resserrez les deux vis tout à l'heure.
H
H
18
18. Reportez-vous au schéma et insérez respectivement la ligne
d'alimentation du laser, la ligne de signal et la trachée.
054
