Vorrangschaltung - Weishaupt WP-FS Montage- Und Betriebsanleitung

Beispiel
A
1,0
0,5
0,3
0
20 20,5
A = Raum
Raumtemperatur in °C
1
Raum-Vorrang
2
Raumsolltemperatur 22 °C (Parameter 112)
3
Raum Prio 0,5 = 1 °C (Parameter 503)
4
Raum Prio 1,0 = 1 °C (Parameter 503)
5
83279701 • 1/2013-08 • Ber
Montage- und Betriebsanleitung
Fernbedienstation WP-FS
7 Inbetriebnahme

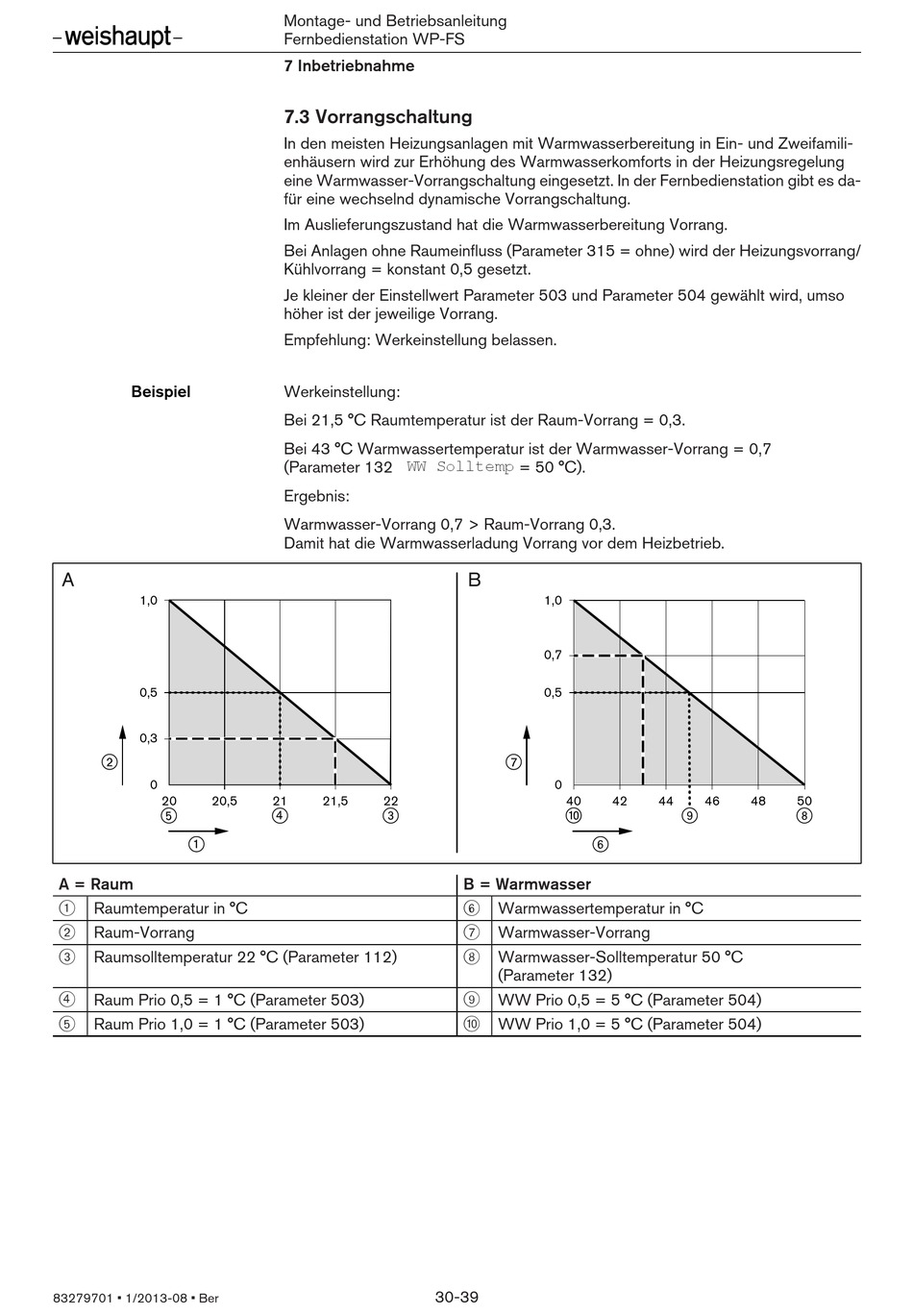

7.3 Vorrangschaltung

In den meisten Heizungsanlagen mit Warmwasserbereitung in Ein- und Zweifamili-
enhäusern wird zur Erhöhung des Warmwasserkomforts in der Heizungsregelung
eine Warmwasser-Vorrangschaltung eingesetzt. In der Fernbedienstation gibt es da-
für eine wechselnd dynamische Vorrangschaltung.
Im Auslieferungszustand hat die Warmwasserbereitung Vorrang.
Bei Anlagen ohne Raumeinfluss (Parameter 315 = ohne) wird der Heizungsvorrang/
Kühlvorrang = konstant 0,5 gesetzt.
Je kleiner der Einstellwert Parameter 503 und Parameter 504 gewählt wird, umso
höher ist der jeweilige Vorrang.
Empfehlung: Werkeinstellung belassen.
Werkeinstellung:
Bei 21,5 °C Raumtemperatur ist der Raum-Vorrang = 0,3.
Bei 43 °C Warmwassertemperatur ist der Warmwasser-Vorrang = 0,7
(Parameter 132 WW Solltemp = 50 °C).
Ergebnis:
Warmwasser-Vorrang 0,7 > Raum-Vorrang 0,3.
Damit hat die Warmwasserladung Vorrang vor dem Heizbetrieb.
21 21,5 22
30-39
B
1,0
0,7
0,5
0
40 42
B = Warmwasser
Warmwassertemperatur in °C
6
Warmwasser-Vorrang
7
Warmwasser-Solltemperatur 50 °C
8
(Parameter 132)
WW Prio 0,5 = 5 °C (Parameter 504)
9
WW Prio 1,0 = 5 °C (Parameter 504)
0
44 46 48 50
