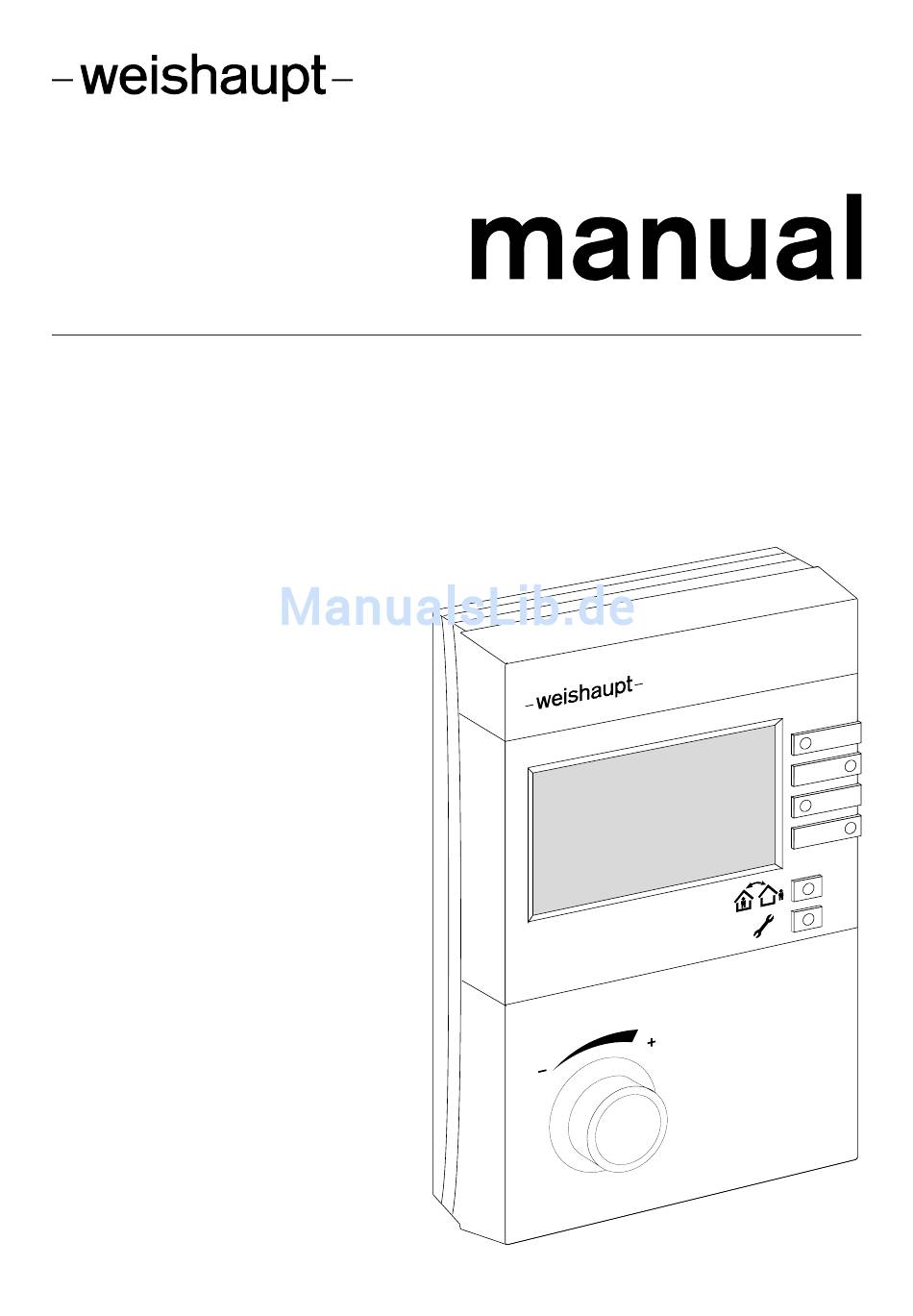

- Seite 1 Montage- und Betriebsanleitung Fernbedienstation WP-FS 83279701 • 1/2013-08...
-
Seite 2: Konformitätserklärung
Konformitätserklärung Sprachschlüssel 51150000 Max Weishaupt GmbH Anbieter: Max-Weishaupt-Straße Anschrift: D-88475 Schwendi Produkt: Fernbedienstation WP-FS Das oben beschriebene Produkt ist konform mit den Bestimmungen der Richtlinien: 2006 / 95 / EC 2004 / 108 / EC Dieses Produkt wird wie folgt gekennzeichnet: Schwendi, 27.06.2013... -
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung Fernbedienstation WP-FS Benutzerhinweise ........................4 Benutzerführung ....................4 1.1.1 Symbole ......................... 4 1.1.2 Zielgruppe ......................4 Gewährleistung und Haftung ................5 Sicherheit ............................ 6 Bestimmungsgemäßer Gebrauch ..............6 Sicherheitsmaßnahmen ..................6 Elektrischer Anschluss ..................6 Entsorgung ......................6 Produktbeschreibung ...................... -
Seite 4: Benutzerhinweise
Montage- und Betriebsanleitung Fernbedienstation WP-FS 1 Benutzerhinweise 1 Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil vom Gerät und muss am Ein- satzort aufbewahrt werden. 1.1 Benutzerführung 1.1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. Nichtbeachten führt zu schwerer Körperverletzung oder Tod. -
Seite 5: Gewährleistung Und Haftung
Ursachen zurückzu- führen sind: ▪ Nicht bestimmungsgemäße Verwendung des Geräts, ▪ Nichtbeachten der Montage- und Betriebsanleitung, ▪ Weiterbenutzung trotz Auftreten eines Mangels, ▪ unsachgemäß durchgeführte Reparaturen, ▪ keine Verwendung von Weishaupt-Originalteilen, ▪ höhere Gewalt. 5-39 83279701 • 1/2013-08 • Ber... -
Seite 6: Sicherheit
Montage- und Betriebsanleitung Fernbedienstation WP-FS 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäßer Gebrauch Die Fernbedienstation WP-FS ist geeignet für die Bedienung einer Split-Wärme- pumpe. 2.2 Sicherheitsmaßnahmen Sicherheitsrelevante Mängel müssen umgehend beseitigt werden. 2.3 Elektrischer Anschluss Bei Arbeiten an spannungsführenden Teilen: ▪... -
Seite 7: Produktbeschreibung
Montage- und Betriebsanleitung Fernbedienstation WP-FS 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Baureihe: Wärmepumpe Bauart: Fernbedienstation 3.2 Technische Daten 3.2.1 Zulassungsdaten EHPA, Deutschland DE-HP-00386 EHPA, Schweiz CH-HP-00407 Grundlegende Normen EN 60730-1 EN 60730-2 EN 60335-1 3.2.2 Elektrische Daten Schutzklasse, nach EN 60730 3.2.3 Umgebungsbedingungen... -
Seite 8: Montage
Montage- und Betriebsanleitung Fernbedienstation WP-FS 4 Montage 4 Montage WP-FS in Hydraulikeinheit montieren ▶ Klappe öffnen. ▶ Fernbedienstation einrasten. 8-39 83279701 • 1/2013-08 • Ber... - Seite 9 Montage- und Betriebsanleitung Fernbedienstation WP-FS 4 Montage Wandhalterung montieren In der Fernbedienstation ist ein Raumfühler integriert. ▶ Fernbedienstation so platzieren, dass der Raumfühler nicht beeinflusst wird, durch: ▪ eine zusätzliche Temperaturregelung im selben Raum, ▪ andere Wärmequellen (z. B. direkte Sonnenbestrahlung, Kamin, usw.), ▪...
-
Seite 10: Elektroinstallation
An Klemme 5 und 6 ggf. einen externen Raumfühler anschließen (Zubehör). Leitungsquerschnitt Länge 1,5 mm² max 1260 m 0,5 mm² max 420 m Anschluss für WP-FS in Wandhalterung ▶ eBUS in der Hydraulikeinheit anschließen: ▪ Klemme 16 an eBUS- ▪ Klemme 17 an eBUS+. -
Seite 11: Bedienung
Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung 6 Bedienung 6.1 Bedienoberfläche 6.1.1 Bedienfeld 1 Drehknopf Navigieren durch Ebenen und Parameter, Werte verändern, Beleuchtung einschalten. 2 Funktionstasten 1 … 4 Funktionen aktivieren. 3 Taste nicht belegt 4 Menütaste Benutzer-Ebene aktivieren bzw. verlassen. -
Seite 12: Anzeige
Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung 6.1.2 Anzeige Standardanzeige Wenn das Gerät eingeschaltet wird erscheint die Standardanzeige. Die Parameter zeigen die Werkeinstellung. 24.Apr 12 11:24 Raumtemp 26.1°C Heizprogramm 1 1 Wochentag, Datum, Uhrzeit 2 Symbol Warmwasserbereitung 3 Informationen 4 aktuelle Raumtemperatur... - Seite 13 Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung Symbole Betriebsart Heiz- oder Warmwasserbetrieb Kühl- oder Warmwasserbetrieb Absenkbetrieb Sommer (nur Warmwasserbetrieb) Standby Anzeige Störung ▶ Anzeige notieren und Fehler mit Hilfe der Fehlersuche bestimmen (s. Kap. 8.1). 13-39 83279701 • 1/2013-08 • Ber...
-
Seite 14: Parameter Anzeigen Und Ändern
Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung 6.2 Parameter anzeigen und ändern Ebene aktivieren In der Standardanzeige Im Menü ▶ ▶ Benutzer-Ebene Menütaste kurz drücken. Funktionstaste Ende wiederholt drücken – oder – Menütaste kurz drücken. ✓ Standardanzeige erscheint ▶ Menütaste nochmal kurz drücken. - Seite 15 Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung Parameter auswählen und einstellen ▶ Parameter wählen und entsprechende Funktionstaste drücken. ✓ Parameter wird angezeigt. ▶ Mit dem Drehknopf Auswahl treffen und mit Funktionstaste OK Einstellung spei- chern. Fernbedienung Ende Raumsensor Korr 0.1 K...
-
Seite 16: Parameter
Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung 6.3 Parameter 6.3.1 Benutzer-Ebene Benutzer-Ebene Bezeichnung Para- Funktion / Auswahl / Werkeinstellung Menüpunkt meter Raumfühler-Korrektur Fernbedienung Raumfühler-Korr Einstellbereich: -5,0 … 5,0 K Werkeinstellung: 0 Kontrast Display-Kontrast einstellen Einstellbereich: 00 … 06 Werkeinstellung: 04... -
Seite 17: We Bei Störung 145
Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung Benutzer-Ebene Bezeichnung Para- Funktion / Auswahl / Werkeinstellung Menüpunkt meter Einstellungen WW Solltemp Trinkwarmwasser-Solltemperatur Wirkt in allen Betriebsarten, außer im Standby und Absenkbetrieb. Voraussetzung: Warmwasserfühler B3 ist angeschlossen. Einstellbereich: 40 … 65 °C Werkeinstellung: 45 °C... - Seite 18 Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung Benutzer-Ebene Bezeichnung Para- Funktion / Auswahl / Werkeinstellung Menüpunkt meter Zeitprogramme Zeitprogramm 1 Pro Tag können 3 verschiedene Zeitblöcke eingestellt werden. In diesen Zeitblöcken läuft die Heizung / Küh- Zeitprogramm 2 lung auf Tagbetrieb.
-
Seite 19: Fachmann-Ebene
Heizwasser-Durchfluss wird gestattet bzw. nicht ge- stattet, wenn die Pumpe aus ist. Werkeinstellung: gestattet Heizkreis 1 Auswahl: Mischer oder Pumpe . Werkeinstellung: Pumpe Auswahl: WP-FS oder Externer Kontakt . Auswahl Heiz/Kühl Umschalten Heizen/Kühlen, mit Fernbedienstation oder über Externen Kontakt. Werkeinstellung: WP-FS 19-39... - Seite 20 Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung Fachmann-Ebene Bezeichnung Para- Funktion / Auswahl / Werkeinstellung Menüpunkt meter Inbetriebnahme Handbetrieb Auswahl: Heizen max Freq = Heizen mit maximaler Fre- quenz / Leistung Kühlen max Freq = Kühlen mit maximaler Fre- quenz / Leistung Rating Heizen = Heizen mit Teillast Rating Kühlen = Kühlen mit Teillast...
- Seite 21 Auswahl: ohne = ohne Raumeinfluss (Fernbedienstation bleibt an der Hydraulikeinheit) Thermostat = externer Raum-Thermostat wirkt (Klemme 10) WP-FS = Fühler in der Fernbedienstation oder exter- ner Fühler wirkt Die Auswahl Raumeinfluss wirkt auf die Parameter 112 … 115. Werkeinstellung: ohne 21-39 83279701 •...
-
Seite 22: Min Vorlauf Hk1
Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung Fachmann-Ebene Bezeichnung Para- Funktion / Auswahl / Werkeinstellung Menüpunkt meter Heizkennlinie Mit den nachfolgenden Parametern können die Grenzwerte für die Heizkennlinie manuell ein- gegeben werden (s. Kap. 6.5). Die Parameter 317 … 322 sind nur wirksam, wenn bei beiden Parametern 313 = 0 eingestellt ist. -
Seite 23: Systeminfo
Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung Fachmann-Ebene Bezeichnung Para- Funktion / Auswahl / Werkeinstellung Menüpunkt meter Systeminfo Störmeldungen Auflistung der letzten 10 Störungen (s. Kap. 8.1). Software-Version wird angezeigt. Version WP-FS Version WP Version der Steuerung Hydraulikeinheit wird ange- zeigt. - Seite 24 Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung Fachmann-Ebene Bezeichnung Para- Funktion / Auswahl / Werkeinstellung Menüpunkt meter Systeminfo Laufzeit Verdichter Verdichterlaufzeit in Stunden von Betriebsbeginn bzw. letztem Reset bis zum aktuellen Zeitpunkt wird ange- zeigt. Mit der Taste Reset können die Stunden auf 0 zu- rückgesetzt werden.
-
Seite 25: Verzögerung
Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung Fachmann-Ebene Bezeichnung Para- Funktion / Auswahl / Werkeinstellung Menüpunkt meter 2.WE Anzahl 2.WE Anzahl 2. Wärmeerzeuger (Elektroheizung) Auswahl: 0 = keine Elektroheizung 1 = Elektroheizung, 1 Stufe oder Heizkessel 2 = Elektroheizung, 2 Stufen... -
Seite 26: Voreingestellte Kennlinien Auswählen
Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung 6.4 Voreingestellte Kennlinien auswählen Heizkennlinien Parameter 313 1 Außentemperatur in °C 2 Vorlauf-Solltemperatur in °C Kühlkennlinien Parameter 314 42,5 37,5 32,5 27,5 22,5 17,5 12,5 1 Außentemperatur in °C 2 Vorlauf-Solltemperatur in °C 26-39 83279701 •... -
Seite 27: Kennlinien Individuell Einstellen
Montage- und Betriebsanleitung Fernbedienstation WP-FS 6 Bedienung 6.5 Kennlinien individuell einstellen Heizkennlinien Parameter 317 … 322 Voraussetzung: Parameter 313 = 0 42,5 40,0 37,5 320/322 35,0 32,5 30,0 27,5 25,0 22,5 319/321 20,0 17,5 15,0 1 Außentemperatur in °C 2 Vorlauf-Solltemperatur in °C Kühlkennlinien Parameter 323 …... -
Seite 28: Inbetriebnahme
Montage- und Betriebsanleitung Fernbedienstation WP-FS 7 Inbetriebnahme 7 Inbetriebnahme Ergänzend zu diesem Kapitel, Montage- und Betriebsanleitung der Hydraulikeinheit beachten. 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine korrekt durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit des Geräts. Die Inbetriebnahme darf erst nach der kompletten Montage des Kältekreislaufes durchgeführt werden (siehe Montage- und Betriebsanleitung Außengerät). -
Seite 29: Inbetriebnahmeschritte
Montage- und Betriebsanleitung Fernbedienstation WP-FS 7 Inbetriebnahme 7.2 Inbetriebnahmeschritte Das Menü Inbetriebnahme erscheint automatisch: ▪ nach der Erstinbetriebnahme, ▪ nach jedem Reset. Sprache einstellen Nach Anlegen der Spannungsversorgung bei Erstinbetriebnahme und nach jedem Reset wird der Parameter Sprache angezeigt (s. Kap. 6.3.2). -
Seite 30: Vorrangschaltung
Montage- und Betriebsanleitung Fernbedienstation WP-FS 7 Inbetriebnahme 7.3 Vorrangschaltung In den meisten Heizungsanlagen mit Warmwasserbereitung in Ein- und Zweifamili- enhäusern wird zur Erhöhung des Warmwasserkomforts in der Heizungsregelung eine Warmwasser-Vorrangschaltung eingesetzt. In der Fernbedienstation gibt es da- für eine wechselnd dynamische Vorrangschaltung. -
Seite 31: Fehlersuche
Montage- und Betriebsanleitung Fernbedienstation WP-FS 8 Fehlersuche 8 Fehlersuche 8.1 Vorgehen bei Störung Störmeldung Es werden Störmeldungen von Hydraulikeinheit, Außengerät und 2. Heizkreis ange- zeigt. Eine Störung wird in der Anzeige mit Störung und einer Nummer (Fehlercode) dar- gestellt. Bei einer Störung verriegelt die Anlage. - Seite 32 Montage- und Betriebsanleitung Fernbedienstation WP-FS 8 Fehlersuche Gerätetausch ▶ Fehlerhistorie vor einem Austausch der Fernbedienstation auslesen, prüfen und bei Rücklieferung beilegen. Fehlerhistorie löschen ▶ Fehlerhistorie anzeigen. ▶ Taste [Reset] drücken. ✓ Alle 10 Störmeldungen werden gelöscht. 32-39 83279701 • 1/2013-08 • Ber...
-
Seite 33: Fehler Beheben
Montage- und Betriebsanleitung Fernbedienstation WP-FS 8 Fehlersuche 8.2 Fehler beheben 8.2.1 Fehlercode Fehler Hydraulikeinheit Fehlercode Ursache Behebung ▶ Vorlauffühler in Hydraulikeinheit defekt Fühler und Leitung prüfen, ggf. austauschen. ▶ Fühler Kältemittelleitung defekt Fühler und Leitung prüfen, ggf. austauschen. ▶ Kennlinien vergleichen. - Seite 34 Montage- und Betriebsanleitung Fernbedienstation WP-FS 8 Fehlersuche Fehler Außengerät Fehlercode Ursache Behebung ▶ Außentemperaturfühler am Außengerät defekt Fühler und Leitung prüfen, ggf. austauschen. (TO-Fühler) ▶ Überstromschutzeinrichtung hat ausgelöst Verkabelung der Platine am Außengerät prü- fen. ▶ Platine im Außengerät prüfen, ggf. austau- schen.
- Seite 35 Montage- und Betriebsanleitung Fernbedienstation WP-FS 8 Fehlersuche Fehler 2. Heizkreis Fehlercode Ursache Behebung ▶ Weichenfühler 2. Heizkreis defekt Fühler und Leitung prüfen, ggf. austauschen. ▶ Vorlauffühler 1. Heizkreis außerhalb Bereich Mischerstellung prüfen. ▶ Fühler und Leitung prüfen, ggf. austauschen. ▶...
-
Seite 36: Notizen
Montage- und Betriebsanleitung Fernbedienstation WP-FS 9 Notizen 9 Notizen 36-39 83279701 • 1/2013-08 • Ber... - Seite 37 Montage- und Betriebsanleitung Fernbedienstation WP-FS 9 Notizen 37-39 83279701 • 1/2013-08 • Ber...
-
Seite 38: Stichwortverzeichnis
Montage- und Betriebsanleitung Fernbedienstation WP-FS 10 Stichwortverzeichnis Absenkbetrieb ..............13 Inbetriebnahme ............. 19, 20, 28 Absenktemperatur ..............16 Info-Menü ................12 Abwesenheit ................17 Außentemperatur max ............22 Außentemperatur min ............22 Kältemitteltemperatur ............23 Außentermperatur ...............23 Kennlinien ................21 Kennlinien einstellen ............27 Kennlinien voreingestellt ...........26 Bedienfeld ................11 Beleuchtung .................11... - Seite 39 Montage- und Betriebsanleitung Fernbedienstation WP-FS 10 Stichwortverzeichnis Störung ..............13, 23, 31 Symbol Betriebsart .............13 Systeminfo ..............23, 24 Temperatur ................7 Thermische Desinfektion ...........24 Transport ................. 7 Trinkwarmwasser-Temperatur .........17 Typenschlüssel ..............7 Uhrzeit ändern ..............17 Umgebungsbedingungen ........... 7 Urlaub ..................17 Verdampfungstemperatur ..........23...
