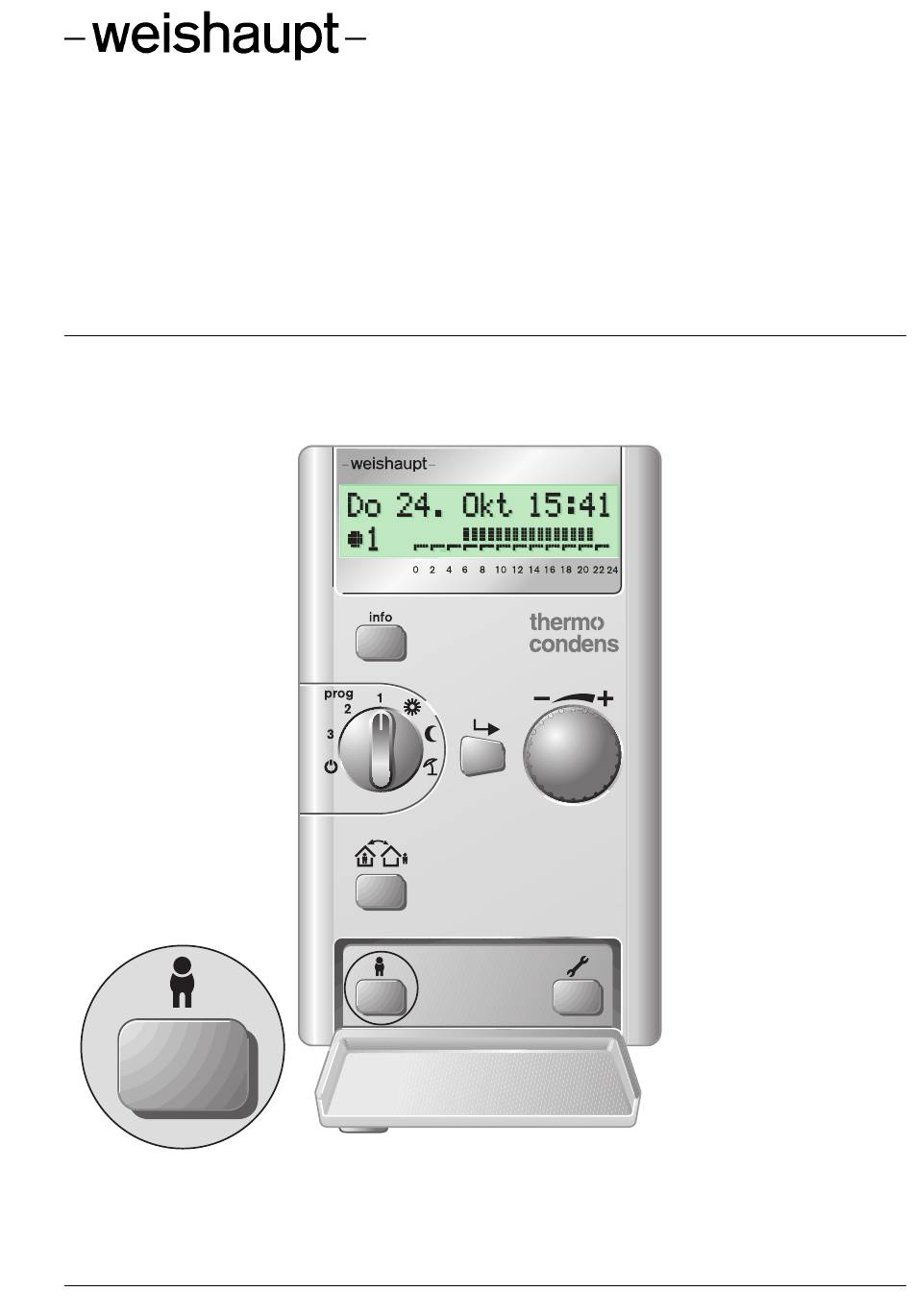

- Seite 1 Bedienungsanleitung Fernbedienung WCM-FB 83053301 - 1/2005...
-
Seite 3: Inhaltsverzeichnis
Inhalt Ihr Informationspaket Zu Ihrer Sicherheit Tipps zum Energiesparen Über die Weishaupt Fernbedienung Bedienung 5.1 Bedien- und Anzeigeelemente der direkten Einstellebene 5.2 Raumtemperatur ändern 5.3 Heizprogramm vorübergehend unterbrechen oder verlängern 5.4 Informationen abfragen – Infomodus 5.5 Betriebsart wählen Weitere Einstellmöglichkeiten 6.1 Bedien- und Anzeigeelemente der erweiterten... -
Seite 4: Ihr Informationspaket
Ihr Informationspaket Die Bedienungsanleitung der Fernbedienung halten Für die schnelle Hilfe steht Ihnen eine Kurzanleitung Sie gerade in der Hand. zur Verfügung. Sie sollte in der Wandhalterung einge- Lesen Sie bitte diese Bedienungsanleitung sorgfältig setzt sein. durch. Sie wird Ihnen helfen, die Funktionen des Reglers optimal zu nutzen und Ihre Heizungsanlage Für den Heizungsfachmann wird eine Service- energiesparend zu betreiben. -
Seite 5: Zu Ihrer Sicherheit
GEFAHR rem Heizungsfachmann beraten. Hinweis auf detaillierte Informationen Führen Sie auf keinen Fall Einstellungen in der Service- Ebene durch. Durch fehlerhafte Einstellungen kann die Verwendete Abkürzungen: Funktion der Heizungsanlage beeinträchtigt werden. WCM-CPU: Kessel-Zentralelektronik WCM-FB: Fernbedienung WCM-EM: Erweiterungsmodul Mischer WTC: Weishaupt-Thermo-Condens... -
Seite 6: Tipps Für Ein Angenehmes Raumklima Und Energiesparendes Heizen
Tipps für ein angenehmes Raumklima und energiesparendes Heizen Eine Absenkung der Raumtemperatur um 1°C bringt Vermeiden Sie verkleidete Heizkörper. Heizkörper nicht bis zu 6% Brennstoffeinsparung. Vermeiden Sie des- zustellen. halb Raumtemperaturen über 20°C und stellen Sie Ihre Heizungsanlage entsprechend ein. Auch durch sparsamen Umgang mit Warmwasser kann Heizenergie gespart werden. -

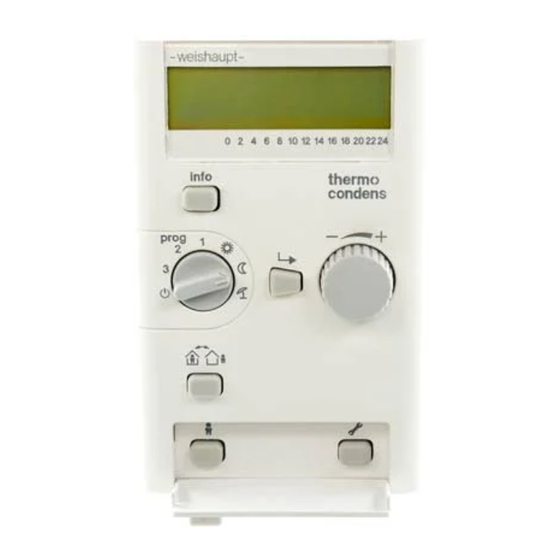

Seite 7: Über Die Weishaupt Fernbedienung
Zur Bedienung der Erweiterungsmodule (WCM-EM), Einfache Auswahl der Betriebsart durch wobei 8 zusätzliche Module zur Regelung von Heiz- prog einen Wahlschalter. kreisen einsetzbar sind. Die WCM-FB enthält einen Raumtemperaturfühler zur Verwendung als Raumgerät. Einfache Unterbrechung oder Einfache Bedienung Verlängerung des Heizprogrammes durch einen Tastendruck. -
Seite 8: Bedienung
Bedienung 5.1 Bedien- und Anzeigeelemente der direkten Einstellebene Symbole im Display Störung vorhanden oder Zeitbalken Wartung notwendig Zeigt die Tageszeiten an, in denen die Heizung auf Normaltemperatur Adresse, einstellbar im oder Parameter 311 Absenktemperatur betrieben wird. Heizung wird momentan auf Absenktemperatur betrieben Normaltemperatur betrieben Info-Taste... -
Seite 9: Heizprogramm Vorübergehend Unterbrechen Oder Verlängern
5.3 Heizprogramm vorübergehend unterbrechen oder verlängern Wofür? Sie haben eines Ihrer Heizprogramme ein- Die Unterbrechung ihres Heizprogrammes dauert bis zur gestellt. Die Heizung wird je nach Heizzyklus nächsten Umschaltung im Heizprogramm, auf Normaltemperatur oder Absenktemperatur oder bis Sie durch einen erneuten Tastendruck zum Heiz- betrieben. -
Seite 10: Informationen Abfragen - Infomodus
5.4 Informationen abfragen – Infomodus Wofür? Mit jedem Druck auf die Infotaste werden Die Anzeige bleibt je nach ausgewählter Information als nacheinander aktuelle Ist-Werte der Heizungs- Daueranzeige bestehen. anlage angezeigt. Außen Min 10.0°C Niedrigste Außentemperatur innerhalb 24 Stunden Höchste Außentemperatur Aktuelle Außentemperatur innerhalb 24 Stunden Aktuelle Warmwassertemperatur... -
Seite 11: Betriebsart Wählen
5.5 Betriebsart wählen Wofür? Beachten Sie prog Mit dem Betriebsartenwahlschalter können Die dargestellten Anzeigebilder erscheinen nur, wenn Sie 7 unterschiedliche Betriebsarten wählen. die Information über die Betriebsart mit der Infotaste auf- gerufen wurde. Ansonsten erscheint die mit der Infotaste aufgerufene Information als Daueranzeige. Heizung bleibt aus, Warm- Sommer 15:41... -
Seite 12: Weitere Einstellmöglichkeiten
Weitere Einstellmöglichkeiten Die Regelung ihrer Heizung ist werksseitig Wenn Sie dennoch Änderungen wünschen, können Sie voreingestellt. diese in der erweiterten Einstellebene durchführen. Diese Standardeinstellungen (siehe Kap. 8.1) wurden so gewählt, dass Sie in den wenigsten Fällen Änderungen vornehmen müssen. 6.1 Bedien- und Anzeigeelemente der erweiterten Einstellebene (Klappe geöffnet) Zurück zur Grundanzeige Mit dieser Taste können Sie die Einstellungen abbrechen. -
Seite 13: Wo Finde Ich Was
6.2 Wo finde ich was… Grundanzeige in der direkten Einstellebene Drücken der Taste: Display ohne Anzeige. info Nach dem Loslassen der Geräteauswahl Taste: Geräteaus- Display mit 1:WTC wahl treffen Anzeige. Kap. 6.4) 111 Uhrzeit 1:Benutzer 112 Sommerzeitbeginn Uhrzeit 113 Sommerzeitende Kap. -
Seite 14: Geräteauswahl Bei Mehreren Heizkreisen
8:WCM-EM Heizkreis 8 [___________________] beinhaltet die Adresse 1 und 2. 6.3.1 Besonderheit: Adresse 2* (Adresseinstellung Heizungsfachmannebene der WCM-FB) Geräteauswahl Betriebsarten einstellen Damit ist es möglich, die Adressen 1 und 2 mit einer Wird die WCM-FB so parametriert, dass der Wahlschalter WCM-FB anzusteuern. -
Seite 15: Uhrzeit Korrigieren - Sommerzeitbeginn/-Ende Ändern
6.4 Uhrzeit korrigieren und Sommerzeitbeginn/-ende ändern Wofür? Für einen korrekten Betrieb der Heizungsan- Falls sich die gesetzliche Festlegung der Sommerzeit lage benötigt die Regelung die genaue Uhr- ändert, können Sie hier diese Änderung eingeben. zeit. Die Uhrzeit ist werkseitig voreingestellt. Drücken Drehen bis 1:Benutzer... -
Seite 16: Heizprogramme Abfragen Und Ändern
6.5 Heizprogramme abfragen und ändern Wofür? Beispiel für 2 Heizzyklen an einem Tag Sie können den Heizbetrieb auf Ihren Tagesablauf einstellen. Es stehen Ihnen für jeden Heizkreis drei 21,5°C unabhängig voneinander funktionierende 2. Heizzyklus 1. Heizzyklus 16°C Heizprogramme zur Verfügung. Je Heizprogramm können für die Wochentage jeweils bis zu 3 Heizzyklen eingegeben werden. -
Seite 17: Warmwasserprogramm Abfragen Und Ändern
6.6 Warmwasserprogramm abfragen und ändern Wofür? Beispiel für 2 Warmwasserzyklen an einem Tag Sie können die Warmwasserbereitung auf Ihren Tagesablauf einstellen. Im Warmwasser (WW)-Programm können 50°C 1. Zyklus 2. Zyklus für die Wochentage jeweils bis zu 3 Zyklen eingegeben werden. Werkseitig ist ein Standardprogramm eingegeben. -
Seite 18: Zirkulationsprogramm Abfragen Und Ändern
6.7 Zirkulationsprogramm abfragen und ändern Wofür? Beispiel für 2 Zirkulationszyklen an einem Tag Sie können die Warmwasserzirkulation auf Ihren Tagesablauf einstellen. Im Zirkulations-Programm können für die 1. Zyklus 2. Zyklus Wochentage jeweils bis zu 3 Zyklen einge- geben werden. Werkseitig ist ein Standardprogramm eingegeben. -
Seite 19: Temperatur-Sollwerte Abfragen Und Ändern
6.8 Temperatur-Sollwerte abfragen und ändern Wofür? Die Sommer/Winter Umschaltung erfolgt nicht in Ab- Ihre Heizungsregelung richtet sich nach hängigkeit der momentanen Außentemperatur sondern verschiedenen Temperatur-Sollwerten, die in Abhängigkeit einer über die Zeit gemittelten Außen- Sie vorgeben. temperatur (TA ). Dabei geht die Heizung aus, wenn um 1 Kelvin über der Umschalttemperatur liegt Normaltemperatur-Sollwert: und die Heizung geht wieder an, wenn die Temperatur... -
Seite 20: Heizkennlinie Abfragen Und Ändern
6.9 Heizkennlinie abfragen und ändern Abhängig der ermittelten Außentemperatur Diagramm Heizkennlinien und der eingestellten Steilheit wird die aktuelle Vorlauftemperatur ermittelt. [°C] 27,5 22,5 17,5 Bei der für die Vorlaufberechnung genutzten Außentemperatur fließt nicht nur die momen- 12,5 tane Außentemperatur, sondern auch ein zeit- lich gemittelter Wert (TA ) sowie die Gebäu- debauweise (Heizungsfachmannebene... -
Seite 21: Energiesparfunktionen
6.10 Energiesparfunktionen Die Energiesparfunktion ist ein schnellwirkender Mecha- Eine zweite Funktion stellt einen Vergleich zwischen der nismus, welcher die Heizung ausschaltet, sobald keine berechneten Vorlauftemperatur und des geforderten Wärme mehr benötigt wird. Dies ermöglicht einen wirt- Raumtemperatur-Sollwertes an. Liegt die geforderte Vor- schaftlichen Ganzjahresbetrieb, da speziell in den Über- lauftemperatur unterhalb des Raumtemperatur-Sollwertes, gangszeiten die Heizung nicht manuell abgeschaltet wer-... -
Seite 22: Werkseinstellung
Urlaubsprogramm aufheben Parameter wie folgt einstellen: Urlaub Ab --.-- –oder– Urlaub Bis --.-- –oder– Bei Betätigung des Betriebs- artenwahlschalter im aktiven Urlaubsprogramm. 6.12 Werkseinstellung Wofür? Zurücksetzen der eingegebenen Daten auf Reset Werkseinstellung. Sinnvoll wenn Sie sich über die selbst ein- gegebenen Daten im Unklaren sind. -
Seite 23: Was Tun Wenn
Batteriewechsel Warnung: Batterie schwach Batterie ist leer. Neue Batterie einlegen. Das Batteriefach befindet sich auf der Rückseite der WCM-FB. Batterietyp CR123A 3V. Nach Einlegen der Batterie muss die Uhrzeit und das Da- tum neu eingestellt werden. ( Kap 6.4) eBus... -
Seite 24: Wartungsanzeige
7.3 Wartungsanzeige Wartung 1:WTC Die Wartungsanzeige wird vom WTC ausgelöst. Sie bleibt solange erhalten bis sie am WTC zurückgesetzt wird. (Parameter I45 an WTC) 7.4 Kontrasteinstellung des Displays Anzeige unleserlich, Kontrasteinstellung Programm1 15:42 Hintergrund zu dunkel Taste gedrückt halten. Mit dem Drehknopf Kontrast einstellen. 7.5 Wohnung zu kalt oder zu warm Raumtemperatur ändern ( Kap. -
Seite 25: Ausstattung Und Einstellung Ihrer Anlage
8 Ausstattung und Einstellung ihrer Anlage 8.1 Parametereinstellung nach Inbetriebnahme Diese Tabelle ist vom Heizungsfachmann auszufüllen. Die persönlichen Heizzeiten können Sie auf der folgenden Seite selbst eintragen. Parametergruppe Nr. Parameter Einstellbereich Werks- Einstellung bei einstellung Inbetriebnahme Heizkreis 1 Heizkreis 2 Einstellwerte 171 Normaltemp Soll Absenktemp. - Seite 26 Heizkreis 1 (WCM-CPU) Persönliches Heizprogramm 1 Persönliches Zirkulationsprogramm Heizzyklus 1 Heizzyklus 2 Heizzyklus 3 WW-Zyklus 1 WW-Zyklus 2 WW-Zyklus 3 Heizkreis 2 (WCM EM) Persönliches Heizprogramm 2 Persönliches Heizprogramm 1 Heizzyklus 1 Heizzyklus 2 Heizzyklus 3 Heizzyklus 1 Heizzyklus 2 Heizzyklus 3 Persönliches Heizprogramm 3 Persönliches Heizprogramm 2...
-
Seite 27: Austattung Und Belegung
8.2 Ausstattung und Belegung Vom Heizungsfachmann auszufüllen Zugriff über Fernbedienung Belegung (z.B. Erdgeschoss) __________________ Brennwertgerät WTC für Heizkreis 1 __________________ Erweiterungsmodule EM#2 für Heizkreis 2 __________________ EM#3 für Heizkreis 3 __________________ EM#4 für Heizkreis 4 __________________ EM#5 für Heizkreis 5 __________________ EM#6 für Heizkreis 6... -
Seite 28: Weishaupt-Produkte Und Dienstleistungen
Kostenersparnisse bei der Projektierung, bei der Installation, beim Service und im Garantiefall. Die Verantwortung liegt in einer Hand. Weishaupt Thermo Unit / Weishaupt Thermo Gas. Weishaupt Thermo Condens In diesen Geräten verbinden sich innovative und millionen- fach bewährte Technik zu überzeugenden Gesamtlösungen: Die Qualitäts-Heizsysteme für Ein- und Mehrfamilienhäuser.
