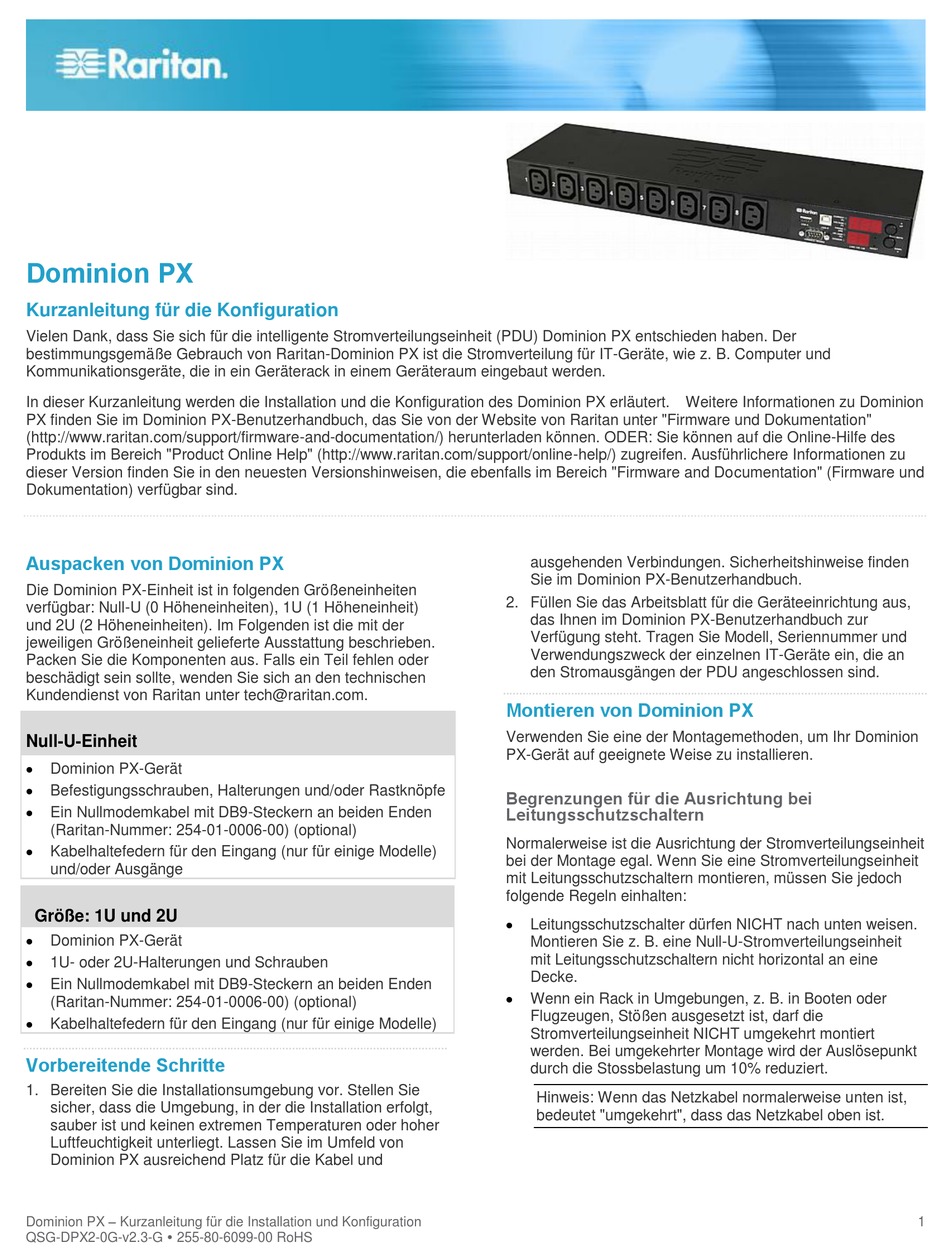

Raritan Dominion PX Kurzanleitung

Dominion PX
Kurzanleitung für die Konfiguration
Vielen Dank, dass Sie sich für die intelligente Stromverteilungseinheit (PDU) Dominion PX entschieden haben. Der
bestimmungsgemäße Gebrauch von Raritan-Dominion PX ist die Stromverteilung für IT-Geräte, wie z. B. Computer und
Kommunikationsgeräte, die in ein Geräterack in einem Geräteraum eingebaut werden.
In dieser Kurzanleitung werden die Installation und die Konfiguration des Dominion PX erläutert. Weitere Informationen zu Dominion
PX finden Sie im Dominion PX-Benutzerhandbuch, das Sie von der Website von Raritan unter "Firmware und Dokumentation"
(http://www.raritan.com/support/firmware-and-documentation/) herunterladen können. ODER: Sie können auf die Online-Hilfe des
Produkts im Bereich "Product Online Help" (http://www.raritan.com/support/online-help/) zugreifen. Ausführlichere Informationen zu
dieser Version finden Sie in den neuesten Versionshinweisen, die ebenfalls im Bereich "Firmware and Documentation" (Firmware und
Dokumentation) verfügbar sind.
Auspacken von Dominion PX
Die Dominion PX-Einheit ist in folgenden Größeneinheiten
verfügbar: Null-U (0 Höheneinheiten), 1U (1 Höheneinheit)
und 2U (2 Höheneinheiten). Im Folgenden ist die mit der
jeweiligen Größeneinheit gelieferte Ausstattung beschrieben.
Packen Sie die Komponenten aus. Falls ein Teil fehlen oder
beschädigt sein sollte, wenden Sie sich an den technischen
Kundendienst von Raritan unter tech@raritan.com.
Null-U-Einheit

Dominion PX-Gerät

Befestigungsschrauben, Halterungen und/oder Rastknöpfe

Ein Nullmodemkabel mit DB9-Steckern an beiden Enden
(Raritan-Nummer: 254-01-0006-00) (optional)

Kabelhaltefedern für den Eingang (nur für einige Modelle)
und/oder Ausgänge
Größe: 1U und 2U

Dominion PX-Gerät

1U- oder 2U-Halterungen und Schrauben

Ein Nullmodemkabel mit DB9-Steckern an beiden Enden
(Raritan-Nummer: 254-01-0006-00) (optional)

Kabelhaltefedern für den Eingang (nur für einige Modelle)
QS-Reg el
Vorbereitende Schritte
1. Bereiten Sie die Installationsumgebung vor. Stellen Sie
sicher, dass die Umgebung, in der die Installation erfolgt,
sauber ist und keinen extremen Temperaturen oder hoher
Luftfeuchtigkeit unterliegt. Lassen Sie im Umfeld von
Dominion PX ausreichend Platz für die Kabel und
Dominion PX – Kurzanleitung für die Installation und Konfiguration
QSG-DPX2-0G-v2.3-G  255-80-6099-00 RoHS
ausgehenden Verbindungen. Sicherheitshinweise finden
Sie im Dominion PX-Benutzerhandbuch.
2. Füllen Sie das Arbeitsblatt für die Geräteeinrichtung aus,
das Ihnen im Dominion PX-Benutzerhandbuch zur
Verfügung steht. Tragen Sie Modell, Seriennummer und
Verwendungszweck der einzelnen IT-Geräte ein, die an
den Stromausgängen der PDU angeschlossen sind.
QS-Reg el
Montieren von Dominion PX
Verwenden Sie eine der Montagemethoden, um Ihr Dominion
PX-Gerät auf geeignete Weise zu installieren.
Begrenzungen für die Ausrichtung bei
Leitungsschutzschaltern
Normalerweise ist die Ausrichtung der Stromverteilungseinheit
bei der Montage egal. Wenn Sie eine Stromverteilungseinheit
mit Leitungsschutzschaltern montieren, müssen Sie jedoch
folgende Regeln einhalten:

Leitungsschutzschalter dürfen NICHT nach unten weisen.
Montieren Sie z. B. eine Null-U-Stromverteilungseinheit
mit Leitungsschutzschaltern nicht horizontal an eine
Decke.

Wenn ein Rack in Umgebungen, z. B. in Booten oder
Flugzeugen, Stößen ausgesetzt ist, darf die
Stromverteilungseinheit NICHT umgekehrt montiert
werden. Bei umgekehrter Montage wird der Auslösepunkt
durch die Stossbelastung um 10% reduziert.
Hinweis: Wenn das Netzkabel normalerweise unten ist,
bedeutet "umgekehrt", dass das Netzkabel oben ist.
1
