5. Konfiguration

5. Konfiguration
5. Konfiguration 5. Konfiguration

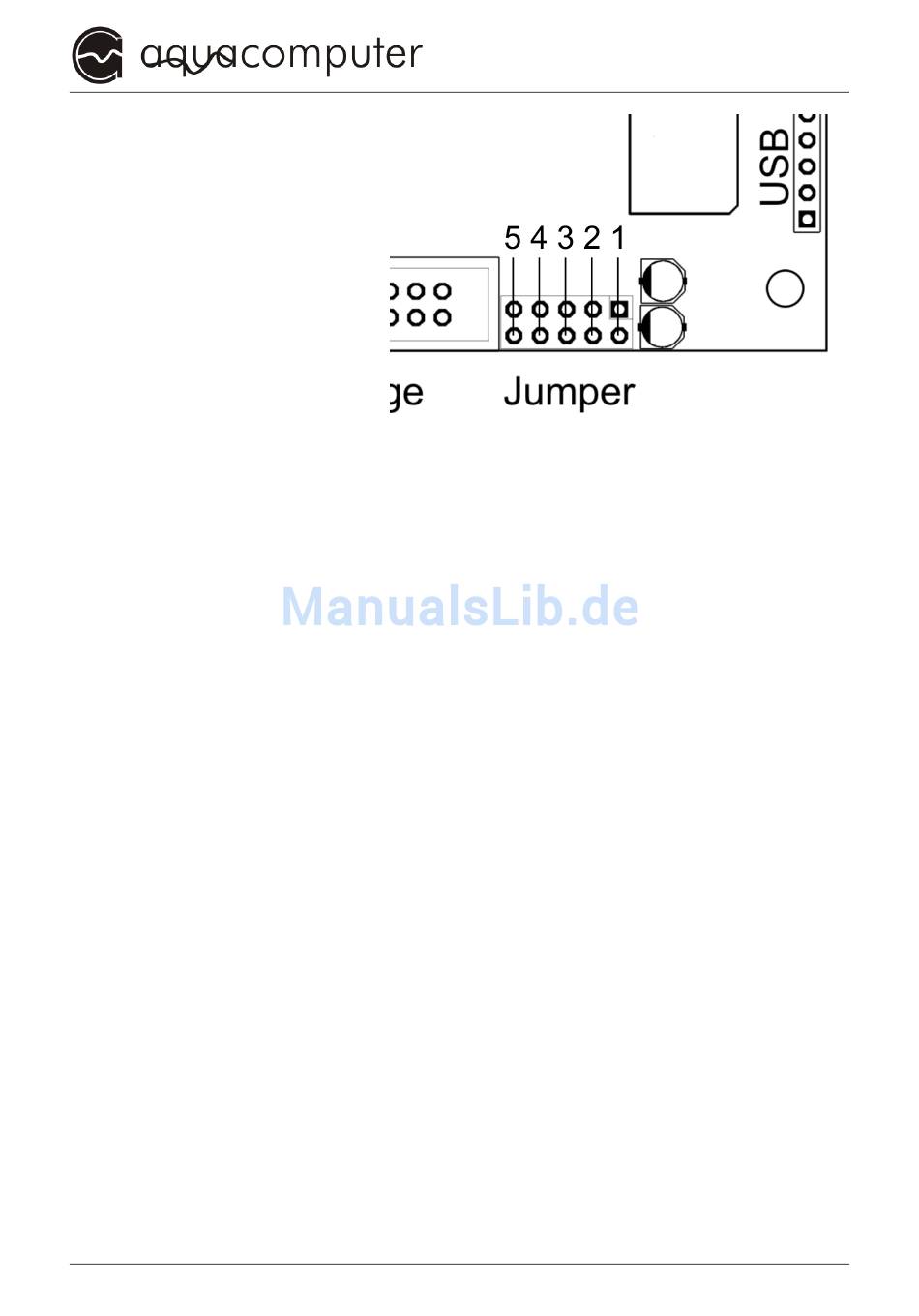

Über die fünf Konfigurati-
onsjumper (siehe
4.5. Jumper) können Sie
dauerhaft einzelne Funktio-
nen des multiswitch™ konfi-
gurieren. Dazu werden die
mitgelieferten
brücken („Jumper") entwe-
der von den entsprechen-
den Kontakten entfernt (Position „offen") oder auf die Kontakte aufge-
steckt (Position „geschlossen").
Die einzelnen Positionen haben folgende Funktionen:
Jumperposition 1: aquabus- - - - Adresse Jumperposition 1: aquabus Jumperposition 1: aquabus Jumperposition 1: aquabus
Dieser Jumper konfiguriert die aquabus-Adresse des multiswitch™ bei
Anschluss als aquabus-Gerät z.B. am aquaero. Bei Anschluss als USB-
Gerät wird dieser Einstellung ignoriert.
Jumper offen:
Jumper geschlossen: Adresse multiswitch™ 2

Jumperposition 2: Konfiguration speichern

Jumperposition 2: Konfiguration speichern
Jumperposition 2: Konfiguration speichern Jumperposition 2: Konfiguration speichern
Bei gesetztem Jumper wird nach jedem Tastendruck am Gerät (nur in
der Gerätevariante mit Tasten) der aktuelle Zustand der Ausgänge gesi-
chert und bei einem Neustart des Gerätes automatisch wiederherge-
stellt. Zusätzlich ist ein Speichern aus der PC-Software aquasuite mög-
lich. Wird die Funktion deaktiviert, ist auch kein Speichern aus der PC-
Software möglich!
Jumper offen:
Jumper geschlossen: Speichern aktiviert
Jumperposition 3: PWM Jumperposition 3: PWM- - - - Funktion deaktivieren Jumperposition 3: PWM Jumperposition 3: PWM
Dieser Jumper konfiguriert die Ausgabe von PWM-Signalen an den
Ausgängen des multiswitch™. In der Standardeinstellung (Jumper offen)
werden pulsweitenmodulierte Signale an den Ausgängen generiert, wo-
© 2005-2012
Kapitel
Kurzschluss-
Adresse Adresse Adresse
Adresse multiswitch™ 1
Speichern deaktiviert
Funktion deaktivieren Funktion deaktivieren Funktion deaktivieren
Aqua Computer GmbH & Co. KG
Gelliehäuser Str. 1, 37130 Gleichen
MULTISWITCH
- 9 -
