Perlegear PGMF20 Bedienungsanleitung

Volle bewegung tv-wandhalterung
Vorschau ausblenden

Inhaltsverzeichnis

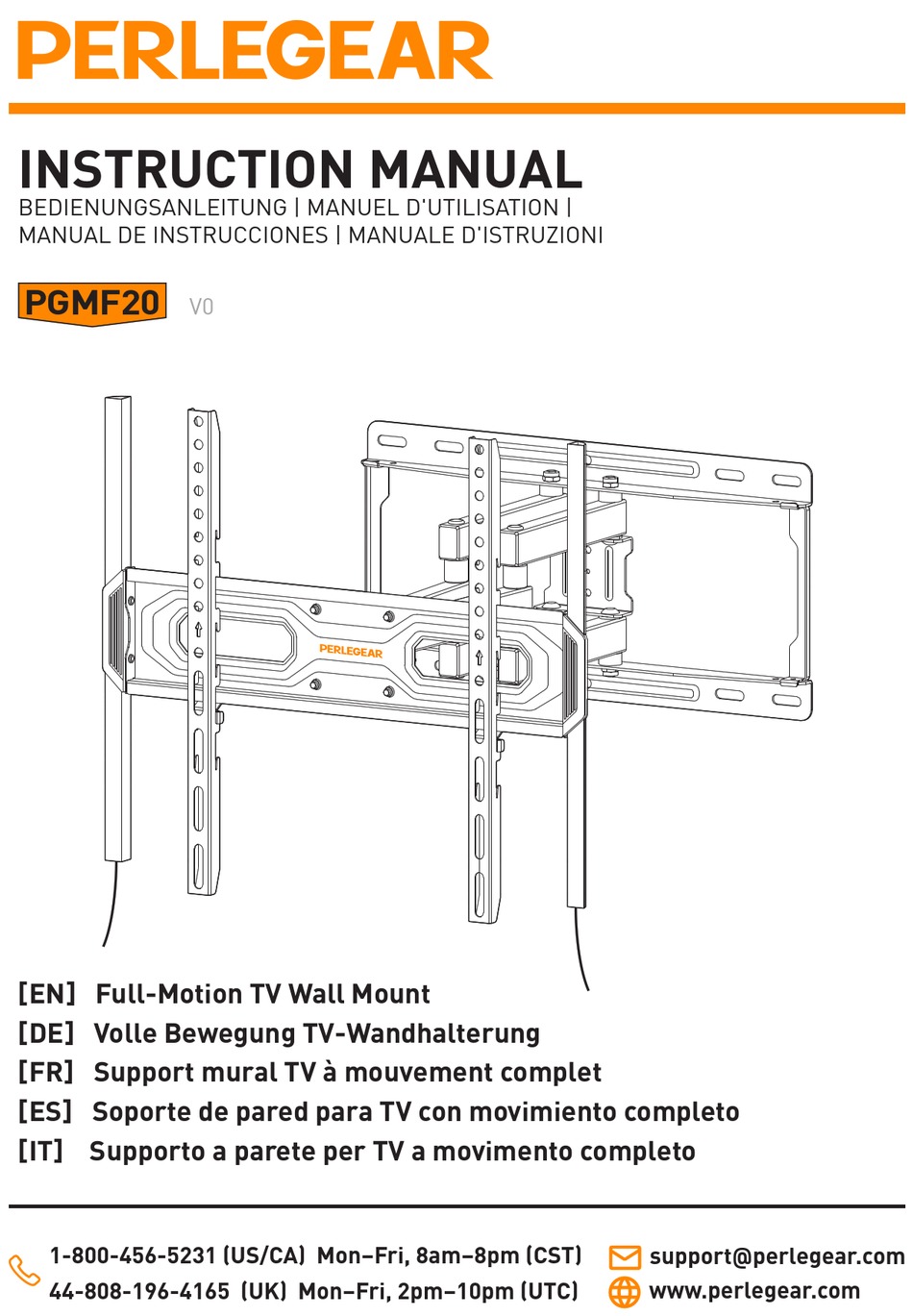

INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG | MANUEL D'UTILISATION |
MANUAL DE INSTRUCCIONES | MANUALE D'ISTRUZIONI
PGMF20
V0
[EN] Full-Motion TV Wall Mount
[DE] Volle Bewegung TV-Wandhalterung
[FR] Support mural TV à mouvement complet
[ES] Soporte de pared para TV con movimiento completo
[IT] Supporto a parete per TV a movimento completo
1-800-456-5231 (US/CA) Mon–Fri, 8am–8pm (CST)
44-808-196-4165 (UK) Mon–Fri, 2pm–10pm (UTC)
support@perlegear.com
www.perlegear.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Perlegear PGMF20

Inhaltszusammenfassung für Perlegear PGMF20

  • Seite 1 INSTRUCTION MANUAL BEDIENUNGSANLEITUNG | MANUEL D'UTILISATION | MANUAL DE INSTRUCCIONES | MANUALE D'ISTRUZIONI PGMF20 [EN] Full-Motion TV Wall Mount [DE] Volle Bewegung TV-Wandhalterung [FR] Support mural TV à mouvement complet [ES] Soporte de pared para TV con movimiento completo [IT] Supporto a parete per TV a movimento completo 1-800-456-5231 (US/CA) Mon–Fri, 8am–8pm (CST)

  • Seite 2: Important Safety Information

    Deutsch: 28 Français : 29 Español: 30 Italiano: 31 BEFORE GETTING STARTED, LET'S MAKE SURE THIS MOUNT IS COMPATIBLE Compatible VESA Patterns: Max: 100 x 100mm 200 x 200mm 300 x 200mm 15.7″ 400mm 100 x 200mm 200 x 300mm 300 x 300mm Max: 200 x 100mm...
  • Seite 3 TV Bracket Safety Lock Wall Plate Template Light Bar Bracket Level Bolt Arm Assembly / Wall Plate Allen Key Light Bars...
  • Seite 4 Step 1 · Schritt 1 · Étape 1 · Paso 1 · Passo 1 M4/M5 M6/M8 L2.5mm L10mm L22mm TV Bracket Washer Washer Spacer Spacer Spacer 01 x 2 C1 x 4 B1 x 4 C2 x 8 B2 x 4 B3 x 4 M4 x 12mm M4 x 30mm...
  • Seite 5 Step 4 · Schritt 4 · Étape 4 · Paso 4 · Passo 4 M4 x 6mm Light Bar Bracket Bolt H1 x 2 H2 x 4 Step 5 · Schritt 5 · Étape 5 · Paso 5 · Passo 5 Safety Lock Step 6 ·...
  • Seite 6 INSTALLATION STEP 1 Attach the TV Brackets to Your TV 1-1 Select TV Bolts The correct bolt diameter will thread smoothly into your TV. The depth of the top and bottom holes may differ. 1-2 Position the TV Brackets Arrow Up...
  • Seite 7 Installation · Instalación · Installazione Schritt 1 Befestigen Sie die TV-Halterungen an Ihrem Fernseher Étape 1 Fixez les supports TV à votre téléviseur Paso 1 Coloque los soportes de TV en su televisor Passo 1 Fissare i supporti TV al vostro televisore 1-1 Wählen Sie TV-Schrauben aus 1-1 Sélectionnez les vis pour TV 1-1 Seleccione los tornillos para TV...
  • Seite 8 1-3 Secure the TV Brackets For Flat-Back TV, go to Option A on page 08 to 09. For Bump, Curved TV, Recessed Holes and Cables, go to Option B on page 10 to 11. WARNING: • DO NOT turn the bolt past the bottom of the hole. •...
  • Seite 9 1-3 Befestigen Sie die TV-Halterungen 1-3 Fixez les supports du téléviseur 1-3 Asegure los soportes del televisor 1-3 Fissa i supporti per la TV [DE] Für einen Fernseher mit flachem Rücken gehen Sie zu Option A auf Seite 08 bis 09. Für Unebenheiten, gebogene Fernseher, versenkte Löcher und Kabel gehen Sie zu Option B auf Seite 10 bis 11.
  • Seite 10 You can use a tape measure to measure the protruding bolts or hold spacers next C1 | B1 to them to choose the right spacer combination. C2 | B2 | B3 Note: There are many possible spacer combinations that can be used. 1-800-456-5231 (US/CA) 44-808-196-4165 (UK) support@perlegear.com...
  • Seite 11 Option B · Opción B · Opzione B [DE] Verwenden Sie lange TV-Schrauben mit Unterlegscheiben und Distanzstücken, um zusätzlichen Raum zwischen dem Fernseher und den Halterungen zu schaffen. [FR] Utilisez des vis longues pour téléviseur avec des rondelles et des entretoises pour créer un espace supplémentaire entre le téléviseur et les supports.
  • Seite 12 STEP 2 Mount the Arm Assembly / Wall Plate on the Wall For mounting on solid concrete, go to Option A on page 12 to 15. For mounting on wood walls, go to Option B on page 16 to 19. Option A For Solid Concrete Installation Min: 8″...
  • Seite 13 Schritt 2 Befestigen Sie die Arm-Montage / Wandplatte an der Wand Étape 2 Montez l'assemblage du bras / la plaque murale sur le mur Paso 2 Monte el conjunto del brazo / placa de pared en la pared Passo 2 Montare l'assemblaggio del braccio / la piastra a parete sulla parete [DE] Für die Montage auf massivem Beton gehen Sie zu Option A auf Seite 12 bis 15.
  • Seite 14 Drill 4 Holes Note: Be sure to use the specified drill bit. 3″ (75mm) 3″ (75mm) ø3/8″ ø3/8″ (10mm) (10mm) Tap Wall Anchors In A2 x 4 A2 x 4 Secure the Wall Plate A1 x 4 A1 x 4 1/2″...
  • Seite 15 [DE] Bohren Sie 4 Löcher [FR] Percez 4 trous [ES] Perfore 4 agujeros [IT] Trapanare 4 fori [DE] Hinweis: Verwenden Sie unbedingt den angegebenen Bohrer. [FR] Remarque: Assurez-vous d'utiliser le foret spécifié. [ES] Nota: Asegúrese de usar la broca especificada. [IT] Nota: Assicurarsi di utilizzare la punta da trapano specificata.
  • Seite 16 Option B For Wood Walls Installation Min: 2.36″ (60mm) 1 7 . 1 6 ″ ( 4 3 6 m 8 . 7 4 ″ ( 2 2 2 Tools Needed (Not Included) 7/32″ (5.5mm) 1/2″ (13mm) Electric Drill Pencil Tape Measure Wood Drill Bit Socket Wrench...
  • Seite 17 [DE] Option B Für die Installation an Holzwänden [FR] Option B Pour l'installation sur des murs en bois [ES] Opción B Para la instalación en paredes de madera [IT] Opzione B Per l'installazione su pareti in legno [DE] Benötigte Werkzeuge (nicht enthalten) [FR] Outils nécessaires (non inclus) [ES] Herramientas necesarias (no incluidas) [IT] Strumenti necessari (non inclusi)
  • Seite 18 Drill 4 Holes Note: Be sure to use the specified drill bit. 2 3/4″ 2 3/4″ (70mm) (70mm) ø7/32″ ø7/32″ (5.5mm) (5.5mm) Secure the Wall Plate A1 x 4 A1 x 4 1/2″ (13mm)
  • Seite 19 [DE] Bohren Sie 4 Löcher [FR] Percez 4 trous [ES] Perfore 4 agujeros [IT] Trapanare 4 fori [DE] Hinweis: Verwenden Sie unbedingt den angegebenen Bohrer. [FR] Remarque: Assurez-vous d'utiliser le foret spécifié. [ES] Nota: Asegúrese de usar la broca especificada. [IT] Nota: Assicurarsi di utilizzare la punta da trapano specificata.
  • Seite 20 STEP 3 Verify Wall Plate is Firmly Mounted Pull Down Pull Down STEP 4 Attach the Light Bar Brackets H2 x 4 H2 x 4 H1 x 2 H1 x 2...
  • Seite 21 Schritt 3 Überprüfen Sie, ob die Wandplatte fest montiert ist Étape 3 Vérifiez que la plaque murale est solidement fixée Paso 3 Verifique que la placa de pared esté firmemente montada Passo 3 Verifica che la piastra murale sia saldamente montata ·...
  • Seite 22 STEP 5 Hang TV on the TV Plate 3 Height Options Note: Tighten the safety locks until they secure against the TV plate. G x 2 G x 2...
  • Seite 23 Schritt 5 Hängen Sie den Fernseher an die TV-Platte Étape 5 Accrochez le téléviseur à la plaque TV Paso 5 Cuelgue el televisor en la placa del televisor Passo 5 Appendere il televisore alla piastra TV · 3 Höhenoptionen · 3 options de hauteur ·...
  • Seite 24 STEP 6 Insert the Light Bars Tip: You can swivel the TV to one side for easier access.
  • Seite 25 Schritt 6 Setzen Sie die Lichtleisten ein Étape 6 Insérez les barres lumineuses Paso 6 Inserte las barras de luz Passo 6 Inserire le barre luminose [DE] Tipp: Sie können den Fernseher zur Seite schwenken, um leichteren Zugang zu erhalten. [FR] Astuce : Vous pouvez pivoter le téléviseur d'un côté...

  • Seite 26: Tilt Adjustment

    Tilt Adjustment STEP 7 Note: Please DO NOT overtighten or overloosen the bolts [T]. Tilt the TV to the desired angle. If it is difficult to tilt, slightly loosen the tilt bolts [T], then tilt the TV. Retighten the tilt bolts to hold the TV in position.
  • Seite 27 Schritt 7 Neigungsanpassung Étape 7 Ajustement de l'inclinaison Paso 7 Ajuste de inclinación Passo 7 Regolazione dell'inclinazione [DE] Hinweis: Bitte NICHT die Bolzen zu fest anziehen oder zu sehr lösen. [FR] Remarque : NE PAS trop serrer ou desserrer les boulons [T]. [ES] Nota: NO apriete demasiado ni afloje en exceso las pernos [T].
  • Seite 28 Deutsch BEVOR SIE BEGINNEN, VERGEWISSERN SIE SICH, DASS DIESE HALTERUNG KOMPATIBEL IST Kompatibles VESA-Muster: Max: 100 x 100mm 200 x 200mm 300 x 200mm 15.7 Zoll 400mm 100 x 200mm 200 x 300mm 300 x 300mm Überprüfen Max: 200 x 100mm 200 x 400mm 400 x 200mm 15.7 Zoll...
  • Seite 29 Français AVANT DE COMMENCER, ASSUREZ-VOUS QUE CE SUPPORT EST COMPATIBLE Motif VESA compatible : Max : 100 x 100mm 200 x 200mm 300 x 200mm 15.7 po 400mm 100 x 200mm 200 x 300mm 300 x 300mm Max : Vérifiez la 200 x 100mm 200 x 400mm 400 x 200mm...
  • Seite 30 Español ANTES DE EMPEZAR, ASEGÚRESE DE QUE ESTE SOPORTE SEA COMPATIBLE Patrón VESA compatible: Máx: 100 x 100mm 200 x 200mm 300 x 200mm 15.7 pulg 400mm 100 x 200mm 200 x 300mm 300 x 300mm Máx: Verifique la 200 x 100mm 200 x 400mm 400 x 200mm 15.7 pulg...
  • Seite 31 Italiano PRIMA DI INIZIARE, ACCERTATEVI CHE QUESTO SUPPORTO SIA COMPATIBILE Patrón VESA compatible: Massimo: 100 x 100mm 200 x 200mm 300 x 200mm 15.7 pollici 400mm 100 x 200mm 200 x 300mm 300 x 300mm Massimo: Verifica la 200 x 100mm 200 x 400mm 400 x 200mm 15.7 pollici...

  • Seite 32: Frequently Asked Questions

    If you find that a part is missing, please call technical support or email customer service. 1-800-456-5231 (US/CA) Mon–Fri, 8am–8pm (CST) 44-808-196-4165 (UK) Mon–Fri, 2pm–10pm (UTC) support@perlegear.com QUESTION 3 What if the faceplate is NOT level when unboxed? Please refer to Step 8...
  • Seite 33 HÄUFIG GESTELLTE FRAGEN · QUESTIONS FRÉQUEMMENT POSÉES · PREGUNTAS FRECUENTES · DOMANDE FREQUENTI Frage 1 Wie sollte ich die Kabel verwalten? Question 1 Comment devrais-je gérer les câbles ? Pregunta 1 ¿Cómo debería gestionar los cables? Domanda 1 Come dovrei gestire i cavi? [DE] Verwenden Sie die Kabelbinder.
  • Seite 34 How can I raise/lower the TV if the TV Wall Mount is QUESTION 4 already fixed on the wall? 1. Remove the TV from the TV Wall Mount. 2. Remove the TV brackets from the TV and reattach according to instructions A or B in the picture below (A for lifting up the TV or B for lowering the TV).
  • Seite 35 Frage 4 Wie kann ich den Fernseher anheben/absenken, wenn die TV-Wandhalter- ung bereits an der Wand befestigt ist? Question 4 Comment puis-je monter/abaisser le Téléviseur si le support mural pour Téléviseur est déjà fixé au mur ? Pregunta 4 ¿Cómo puedo levantar/bajar el Televisor si el soporte de pared del Televisor está...
  • Seite 36 THANK YOU FOR CHOOSING THIS PERLEGEAR PRODUCT VIELEN DANK, DASS SIE SICH FÜR DIES PRODUKT VON PERLEGEAR ENTSCHEIDEN MERCI D'AVOIR CHOISI CE PRODUIT PERLEGEAR GRACIAS POR ELEGIR ESTE PRODUCTO DE PERLEGEAR GRAZIE PER AVER SCELTO QUESTO PRODOTTO PERLEGEAR 1-800-456-5231 (US/CA) Mon–Fri, 8am–8pm (CST) support@perlegear.com...
