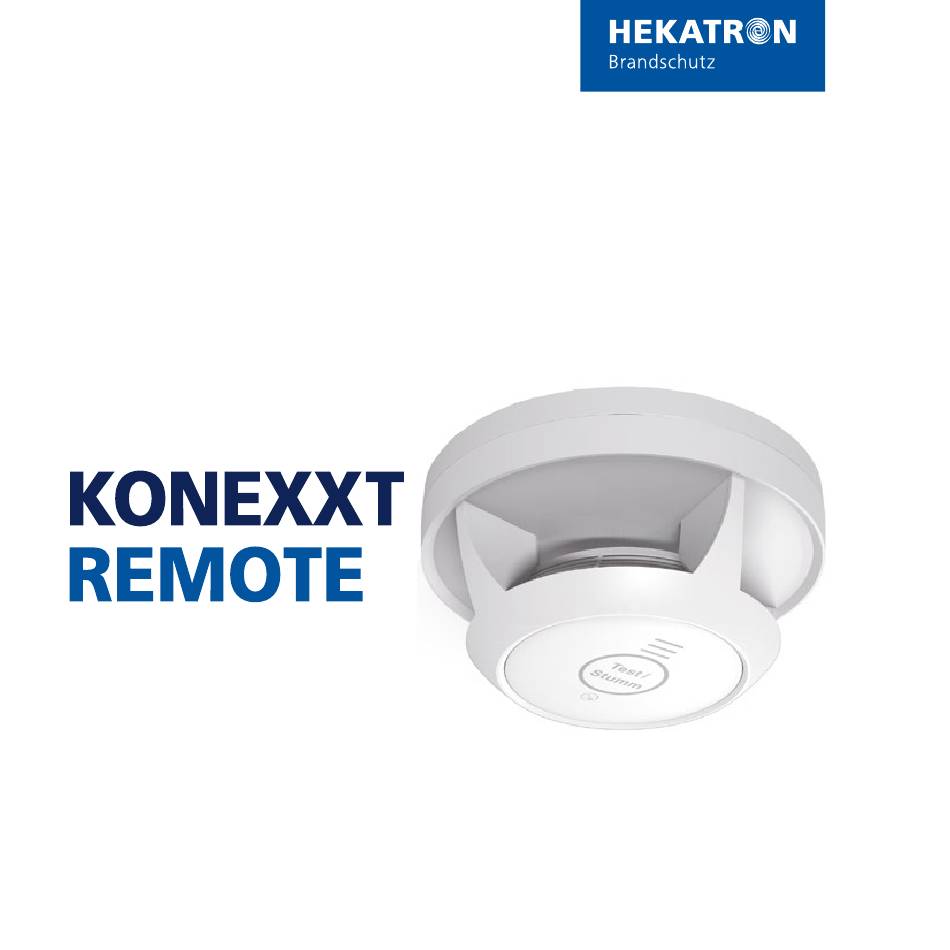

- Seite 1 Bedienungs- und Montageanleitung Rauchwarnmelder RWM Remote OMS Ihr 100Pro Brandschutzpartner.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Einleitung ............5 2. - Seite 4 10. Reinigung ........... . . 27 11.
-
Seite 5: Einleitung
Einleitung 1. Einleitung Diese Anleitung gilt für den Rauchwarnmelder RWM Remote OMS, im wei- teren Text meist „Melder“ oder „Gerät“ genannt. Die Anleitung enthält alle wichtigen Informationen und Anweisungen für die sichere und ordnungsge- mäße Nutzung des Gerätes. Zielgruppe dieser Anleitung sind Fachkräfte für Rauchwarnmelder gemäß... -
Seite 6: Bestimmungsgemäße Verwendung
- Der Rauchwarnmelder darf nicht zur Alarmweiterleitung ( z. B. an die Feuer- wehr ) genutzt werden. Hierfür muss eine Brandmelder zentrale gemäß DIN 14675 eingesetzt werden. Wenn der Rauchwarnmelder nicht bestimmungsgemäß verwendet wird, haf- tet die Hekatron Vertriebs GmbH nicht für Schäden, die daraus resultieren. 60000240 · de · V1.3 · 03/2025... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise 3. Sicherheitshinweise Wenn die Sicherheits- und Bedienungshinweise nicht beachtet werden, bestehen keine Haftungs- und Gewährleistungsansprüche gegenüber der Hekatron Vertriebs GmbH. Allgemein - Für einen ordnungsgemäßen und sicheren Gebrauch des Gerätes die Anlei- tung vollständig lesen und den Anweisungen folgen. -
Seite 8: Produktbeschreibung
Produktbeschreibung 4. Produktbeschreibung Der RWM Remote OMS arbeitet nach dem Streulichtprinzip: Sobald Rauch in die Messkammer eintritt, werden Lichtstrahlen in der Messkammer durch die Rauchpartikel abgelenkt („gestreut“) und treffen auf eine Fotolinse. Der Alarm löst aus. 4.1 Übersicht Markierung zur Ausrichtung auf Sockel 2 grüne/gelbe LED... -
Seite 9: Eigenschaften
Produktbeschreibung 4.2 Eigenschaften - Konformität gemäß DIN EN 14604 - Raucherkennung nach dem Streulichtprinzip - Ferninspektion gemäß DIN 14676-1 (Bauweise C) mittels verschlüsselter Datenübertragung per Funk gemäß OMS-Standard - Ultraschall-Sensoren zur Umfeldüberwachung (Radius von 50 cm) - Überwachung der Raucheintrittsöffnungen - automatische Funktionsprüfung der Sensorik (Rauch und Ultraschall) und der Batterie - automatischer Selbsttest der Hupe (alle 25 Tage) -
Seite 10: Projektierung
Projektierung 5. Projektierung Für die Projektierung gelten grundsätzlich die lokalen Bestimmungen. In Deutschland gilt gemäß den Landesbauordnungen die Rauchwarnmelder- pflicht für folgenden Räume: Mindestausstattung: - Schlafzimmer Küche (auch Gästezimmer) Gäste- Kinder- zimmer zimmer - Kinderzimmer Flur - Fluchtwege (z. B. Flur) - Aufenthaltsräume, in Treppen- haus... -
Seite 11: Montageposition Im Raum
Montageposition im Raum 6. Montageposition im Raum Für die genaue Montageposition im Raum gelten die Vorgaben gemäß DIN 14676-1. ACHTUNG Die Wahl der korrekten Montageposition innerhalb des Raumes ist ausschlag- gebend für die Funktionsfähigkeit des Rauchwarnmelders. ► Die Montageposition so wählen, dass Brandrauch den Rauchwarnmelder ungehindert erreichen und so eine frühzeitige Detektion erfolgen kann. -
Seite 12: Sonderfälle
Montageposition im Raum 6.2 Sonderfälle Bei einigen Sonderfällen ist es nicht möglich, dass der Melder ein freies Umfeld im Radius von 50 cm hat. Daher kann der Melder auf einen gerin- geren Abstand eingelernt werden (siehe Kapitel „8. Inbetriebnahme“). Räume mit Unterzügen Unterzug ≤... - Seite 13 Montageposition im Raum Räume mit Dachschrägen Dachschräge < 20° Dachschrägen mit einer geringen Neigung --> siehe „6.1 Standardfall“ werden wie horizontale Decken behandelt. Dachschrägen > 20° Abstand zur Dachspitze: 0,5 – 1,0 m > 20° Dachschräge > 20° und horizontaler Anteil ≤ 1 m ≤...
- Seite 14 Montageposition im Raum Flure ohne Unterteilung der Decke Die nachfolgenden Beispiele gelten für Flure und gleichermaßen für recht- winklige (L- oder U-förmige) Räume. Gerade Flure, Breite ≤ 3 m Abstand zwischen 2 Meldern: max. 15 m max. Abstand zur Stirnfläche des Flures: max.
- Seite 15 Montageposition im Raum L- und U-förmig, Breite > 3 m Flurfläche: ≤ 60 m² > 3 m Montage eines Melders auf der Gehrungslinie. > 3 m L- und U-förmig, Breite > 3 m Flurfläche: > 60 m² > 3 m Montage eines Melders in jedem ¼...
-
Seite 16: Zuggefährdete Umgebung
Montageposition im Raum Zuggefährdete Umgebung In belüfteten oder klimatisierten Räumen kann es durch Luftströmungen zu einem verzögerten Ansprechverhalten des Rauchwarnmelders kommen, da die Luftbewegung das Eindringen des Brandrauchs in den Melder beeinträch- tigen kann. Daher gelten folgende Bedingungen: - kein Betrieb in einer Umgebung mit Luftströmungen mit einer Geschwindig- keit >... -
Seite 17: Wandmontage
Montageposition im Raum Wandmontage Der Rauchwarnmelder darf an der Wand eines Raumes platziert werden, wenn folgende Fälle vorliegen: - Deckenmontage ist nicht möglich, da die Festigkeit der Decke nicht ausreicht (z. B. bei Textildecken oder Deckenheizungen) - Räume und Flure mit einer Fläche ≤ 6 m² - Küchen, die als Fluchtweg dienen Es gelten folgende Bedingungen: - mittig an der längeren Wand... -
Seite 18: Meldertausch
Montage 7. Montage Im Lieferumfang des Melders ist kein Sockel enthalten. Der Melder ist kompatibel zu folgendem Sockel: 31-4100032-01-xx. Bei diesem Artikel liegt das Befestigungs material für diese Montage mit 1 Schraube und Fixierpad bereits bei. 7.1 Meldertausch Wenn der Sockel bereits montiert ist, gilt folgende Unterscheidung: - Sockel ist durch Schraub-/Dübelmontage befestigt: Der Melder kann direkt ausgetauscht werden. - Seite 19 Montage Mit 1 Schraube und Fixierpad ► Den Sockel an die Decke halten und das Loch an der gewünschten Montageposi- tion anzeichnen. ► Ein Loch bohren. ► Den Dübel in das Bohrloch stecken. ► Die Schutzfolie am Fixierpad abziehen. ► Die Schraube durch das ovale Loch füh- ren und zur Hälfte eindrehen.
- Seite 20 Klebepad und somit der Rauchwarnmelder nicht dauerhaft an der Decke oder der Wand. Details zu geeigneten Oberflächen und zur Verwendung des Klebe- pads siehe Montageanleitung Klebepad (Artikel-Nr. 60000312). Für eine sichere und dauerhafte Verbindung empfiehlt Hekatron die Schraub-/Dübelmontage. 60000240 · de · V1.3 · 03/2025...
-
Seite 21: Inbetriebnahme
Inbetriebnahme 8. Inbetriebnahme Standardmäßig überwacht der Melder sein Umfeld im Radius von 50 cm auf Hindernisse. In Ausnahmefällen kann der Melder auf einen kleineren Abstand eingelernt werden: ≤ 25 cm: nicht möglich ≤ 25 cm ≤ 50 cm: eingeschränkt möglich, ≤ 50 cm Einlernen nötig >... -
Seite 22: Erläuterung
Inbetriebnahme ► Das direkte Umfeld des Melders (Radius von 50 cm) verlassen. Ö Der Melder geht automatisch in Betrieb und führt einen Selbsttest durch. Ö Es ertönt 3x ein leises Knacken (Hupen-Selbsttest). Ö Die Umfeldüberwachung startet: Die grüne LED blinkt 1x pro Sekunde. Ö... -
Seite 23: Normalbetrieb
Normalbetrieb ► Mit einem kompatiblen Empfängersystem prüfen, ob die Datenübertra- gung funktioniert. Für die weitere Verarbeitung der Daten die Anleitung des Empfängersystems beachten. 9. Normalbetrieb Im Normalbetrieb ist keine Bedienung nötig. Der Melder führt fortlaufend einen Selbsttest durch und überprüft folgende Punkte: Funktionsfähigkeit, Sensorik, Batterie, Raucheintrittsöffnungen auf Verschluss, Umfeldüberwa- chung (auf den eingelernten Abstand) und die Hupe. -
Seite 24: Statussignale
Normalbetrieb 9.1 Statussignale Im Normalbetrieb gibt es folgende Statussignale: Hupe Erläuterung und Abhilfe Brandalarm ► „Verhalten im Brandfall“ beachten. Täuschungsalarm Alternierender, rote LED blinkt ► Die Testtaste drücken. lauter Alarmton 1x pro Sekunde Ö Die Hupe ist für 10 Minuten stummge- schaltet Ö... -
Seite 25: Erläuterung Und Abhilfe
Normalbetrieb Hupe Erläuterung und Abhilfe Alarmspeicher aktiv: Der Melder hatte innerhalb der letzten 72 Stunden einen Brandalarm. rote LED blinkt ► Die Testtaste kurz drücken. 2x alle 8 s (für 72 h) Ö Der Alarmspeicher wird gelöscht. gelbe LED blinkt Abdeckung der Raucheintrittsöffnungen 1x 10 kurze 2x in 2 s, dann... -
Seite 26: Melder Stummschalten
Normalbetrieb 9.2 Melder stummschalten Bei Störungen: ► Die Testtaste kurz drücken. Ö Die Hupe ist für 10 Stunden stummgeschaltet Bei Alarmierung: ► Die Testtaste kurz drücken. Ö Die Hupe ist für 10 Minuten stummgeschaltet . Danach löst der Alarm erneut aus, wenn weiterhin Rauch detektiert wird. Ö... -
Seite 27: Reinigung
► Nach der Reinigung eine manuelle Funktionsprüfung auslösen (siehe Ab- schnitt „9.3 Funktionsprüfung manuell auslösen“). 11. Instandhaltung Der Rauchwarnmelder RWM Remote OMS ist ein optischer Rauchwarnmelder der Bauweise C (gemäß DIN 14676-1 und DIN Spec 91388) und bietet die Möglichkeit zur kompletten Ferninspektion. Somit ist keine Inspektion vor Ort nötig. -
Seite 28: Technische Daten
Technische Daten 12. Technische Daten Allgemein EN 14604:2005/AC:2008 DIN SPEC 91388 Zertifizierung gemäß TR “Q“ 018155313 (Q-Label 2.0) OMS-Standard (4.x) Typische Lebensdauer des Melders 10 Jahre Schalldruckpegel in 3 m Entfernung > 85 dB(A) Überwachte Fläche pro Melder max. 60 m² Spannungsversorgung 3-V-Lithium-Mangan-Batterie Umgebungstemperatur... -
Seite 29: Kompatible Empfängersysteme
Voraussetzungen erfüllt (siehe „Funk“ weiter oben) und auf das OMS- Protokoll des Melders „eingelernt“ wurde. Eine aktuelle Übersicht über alle kompatiblen Empfänger- systeme finden Sie hier: hekatron-brandschutz.de/oms-systeme Den zugehörigen Individual schlüssel pro Rauchwarnmelder erhalten Sie unter Mein HPlus (www.meinhplus.de ) und Ein- gabe der Auftragsnummer. -
Seite 30: Konformität
Konformität 13. Konformität Hiermit erklärt die Hekatron Vertriebs GmbH, dass der Rauchwarnmelder RWM Remote OMS den folgenden CE-Rechtsvorschriften entspricht: - Richtlinie 2014/53/EU (Funkrichtlinie) - Richtlinie 2011/65/EU (RoHS) - Verordnung (EU) Nr. 305/2011 (Bauprodukteverordnung) Die vollständige Konformitätserklärung und sowie die Leistungserklärung finden Sie auf unserer Website unter: www.hekatron-brandschutz.de/leistungserklaerungen. -
Seite 31: Entsorgung
Detaillierte Informationen zur Entsorgung und zu Hinweis- und Informations- pflichten gemäß BattG finden Sie auf unserer Website: hekatron-brandschutz.de/entsorgungshinweise Die Kosten für die Entsorgung des Produktes hat Hekatron durch das Abfüh- ren der EAR-Gebühr für Sie übernommen. 60000240 · de · V1.3 · 03/2025... -
Seite 32: Technischer Support & Reklamation
16. Technischer Support & Reklamation Wenn Sie konkrete Unterlagen benötigen (z. B. Montage- anleitungen), finden Sie diese im Download-Bereich auf unserer Website: hekatron-brandschutz.de/downloads Wenn der Melder nicht ordnungsgemäß funktioniert, Sie Unterstützung be- nötigen oder Grund zur Beanstandung haben, kontaktieren Sie bitte unseren Technischen Support: Tel.:... -
Seite 33: Bestelldaten
Klebepad, 10 Stück 31-4100001-01-04 Klebepadset RWM VE30 Klebepad, 30 Stück 31-4100001-02-04 PG.RWM Prüfgerät Rauchwarnmelder 31-5600003-01-xx (für RWM Remote OMS ist zusätzlich der Adapter nötig) Adapter RWM Remote OMS Adapter für Prüfgerät 31-4100045-01-xx UTP 6 Pflückerstange zur 5600072 Aufnahme des PG.RWM, für Montagehöhen bis 4,5 m... -
Seite 34: Verhalten Im Brandfall
18. Verhalten im Brandfall 1. Menschen retten ► Warnen Sie Ihre Mitbewohner. ► Verlassen Sie sofort den Raum / das Gebäude und schlie- ßen Sie auf Ihrem Weg nach draußen alle Türen, um ei ne schnelle Rauch- und Brandausbrei tung zu verhindern. ►... - Seite 36 Hekatron Brandschutz Hekatron Vertriebs GmbH Brühlmatten 9 79295 Sulzburg Deutschland Tel: +49 7634 500-0 info@hekatron.de hekatron-brandschutz.de Ein Unternehmen der Securitas Gruppe Schweiz 60000240 · de · V1.3 · 03/2025 Technische Änderungen vorbehalten.
