PowerBox Systems PBR-5X Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

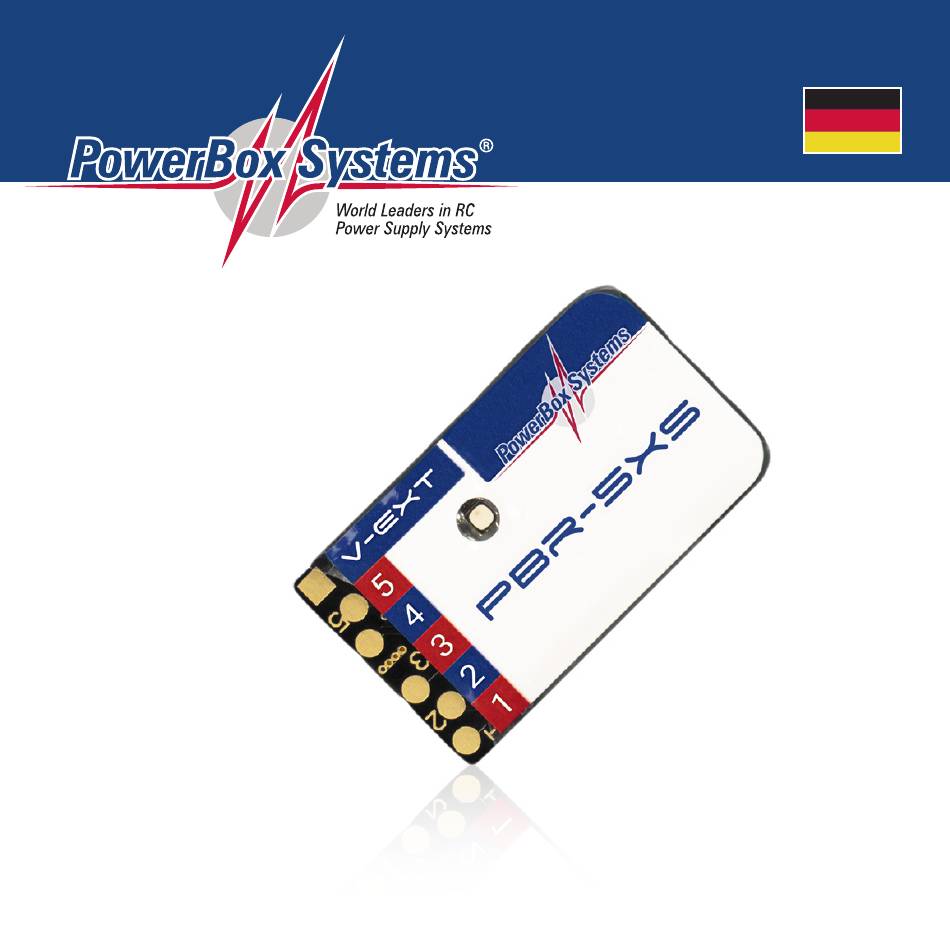

BEDIENUNGSANLEITUNG
PBR-5XS
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PowerBox Systems PBR-5X

Inhaltszusammenfassung für PowerBox Systems PBR-5X

  • Seite 1 BEDIENUNGSANLEITUNG PBR-5XS...
  • Seite 2 Sehr geehrter PowerBox Kunde, der PBR-5XS wurde speziell für Hallenflugmodelle entwickelt. Mit nur 2g kommt der PBR-5XS bei Modellen zum Einsatz, bei denen Gewicht eine große Rolle spielt. So wurde beim PBR-5XS auf ein Gehäuse sowie auf Steckerleisten verzichtet und die Platinenstärke auf das Notwendigste reduziert.

  • Seite 3: Aufbau Und Anschlüsse

    • über 1000m Reichweite • direkte Spannungsmessung des Antriebs Akkus • Telemetrie • extrem störsicherer Empfang 2. AUFBAU UND ANSCHLÜSSE Hinweis zu den Lötarbeiten am Empfänger: Da aus Gewichtsgründen kein Gehäuse existiert und die Elektronik offen zu- gänglich ist, stellen Sie bitte vor den Lötarbeiten sicher, dass Sie sich selbst statisch entladen.
  • Seite 4 Hinweis: Der V-Battery Anschluss dient nicht als Stromversorgung, sondern dient lediglich zur Messung der Spannung des Antriebsakkus. b) Servos Die Plus und Minusleitung zu den Servos werden ebenfalls an den roten und blauen Flächen angelötet. Die Impulsleitungen werden auf der Rückseite des PBR-5XS angelötet.

  • Seite 5: Einbau

    Sender auf „Binden“. Sender und Empfänger werden gebunden. Wenn Sie länger als 10 Sekunden warten, geht die LED im Empfänger in ein langsameres Blinken über. Es kann nicht mehr gebunden werden bis die Stromversorgung unterbro- chen wird. b) Sie drücken am Sender zuerst „Binden“ Danach verbinden Sie den Empfänger mit einer Stromquelle.
  • Seite 6 • Framerate: definiert die Wiederholfrequenz der Servoimpulse. Standardmäßig steht diese Einstellung auf 18 ms. Moderne Digitalservos können mit 12ms eine bessere Performance bieten, weil der Stellwert schneller aktualisiert wird. • Hold/Failsafe: wird vom Sender aus im Funktionsmenü eingestellt. 6. HINWEISE ZUM BETRIEB: Der PBR-5XS übermittelt standardmäßig die Akkuspannung und die Empfangs- qualität.

  • Seite 7: Bedeutung Der Led

    Der LQI ist ein sehr aussagekräftiger Messwert über die Qualität der Funkverbin- dung. Für eine optimale Überwachung legen Sie ein Widget mit dem LQI Wert im Telemetrie Bildschirm an. Stellen Sie eine Alarmschwelle bei 60 % bis 70 % ein. So bekommen Sie ein Empfangsproblem unmittelbar per Alarm mitgeteilt.

  • Seite 8: Servicehinweis

    9. SERVICE HINWEIS Um unseren Kunden guten Service bieten zu können, wurde ein Support Forum für alle Fragen, die unsere Produkte betreffen, eingerichtet. Das gibt Ihnen die Mög- lichkeit, schnelle Hilfe rund um die Uhr und auch an Wochenenden zu erhalten. Die Antworten sind vom PowerBox Team, das garantiert auch die Richtigkeit der Antworten.

  • Seite 9: Garantiebestimmungen

    11.GARANTIEBESTIMMUNGEN Wir gewähren auf die PowerBox Empfänger eine Garantie von 24 Monaten ab dem Verkaufsdatum. Die Garantie besteht darin, dass nachgewiese- SERVICE ADRESSE ne Materialfehler von uns kostenlos behoben werden. Falsche Anwendung, z.B. durch Ver- PowerBox-Systems GmbH polung, sehr starke Vibrationen, zu hohe Span- Dr.-Friedrich-Drechsler-Str.
  • Seite 10 • Achten Sie stets auf eine sichere Spannungsversorgung und korrekt gepolte Anschlüsse. • Halten Sie alle Komponenten trocken und staubfrei. c) Inbetriebnahme und Betrieb • Vor dem Erstflug ist ein vollständiger Reichweitentest durchzuführen. • Überprüfen Sie vor jedem Einsatz die Funktion aller Kanäle und Telemetrie- daten.

  • Seite 11: Haftungsausschluss

    13. HAFTUNGSAUSSCHLUSS Sowohl die Einhaltung der Montagehinweise als auch die Bedingungen beim Be- trieb der PowerBox Empfänger sowie die Wartung der gesamten Fernsteuerungs- anlage können von uns nicht überwacht werden. Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der Anwendung und aus dem Betrieb der PowerBox Empfänger ergeben oder in irgendeiner Weise damit zusammenhängen können.
  • Seite 12 05/2025 PowerBox-Systems GmbH Dr.-Friedrich-Drechsler-Straße 35 86609 Donauwörth Germany +49 906 99999-200 sales@powerbox-systems.com www.powerbox-systems.com...
