- Seite 1 Bedienungsanleitung PBr-14d...
-
Seite 2: Produktbeschreibung

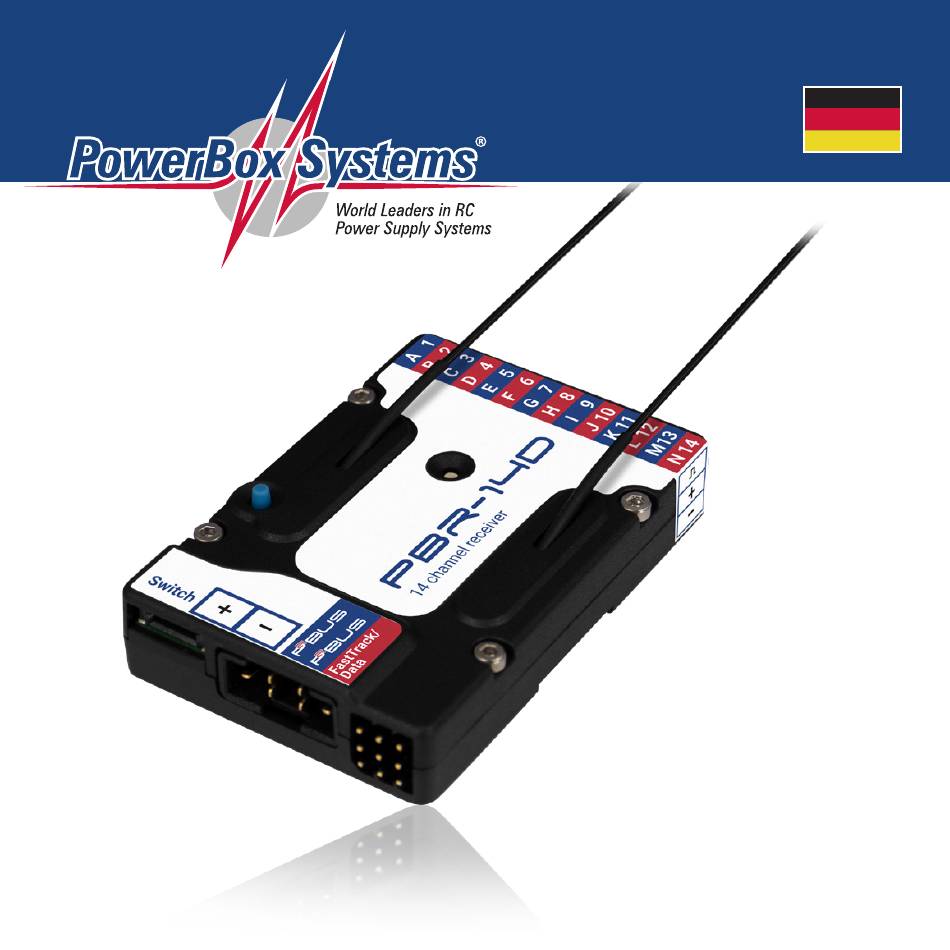

Sehr geehrter PowerBox-Kunde, wir freuen uns, dass Sie sich für den PowerBox Empfänger PBR-14D und damit auch für das PowerBox Fernsteuersystem entschieden haben. Sie haben damit das wohl hochentwickeltste und fortschrittlichste Sende- und Empfangssystem im Modellbaubereich für Ihre wertvollen Modelle. Bisher unbekannte Reichweiten im 2.4GHz Bereich und schnellste und präzise Datenübertragung in beide Richtun-... - Seite 3 Ausgänge geleitet. Das Resultat ist ein 100%iges Signal auch bei einer kompletten Abschattung einer Antenne. Bei den Typen PBR7S, PBR9D, PBR10SL, PBR-14D kann ein zusätzliches Empfangsteil, wie der PBR26XS, über den FastTrack Anschluss angeschlossen werden. Sollte der Hauptempfänger von den eingebauten Antennen keine Daten bekommen, dienen die Daten aus dem „Satellitenempfänger“...
-
Seite 4: Features Und Anschlüsse
Alle PBR Empfänger können am FastTrack Ausgang verschieden BUS Signale ausgeben um mit 3rd Party Produkten, wie z.B. Heli-Gyros, kompatibel zu sein. Neben S.BUS und SRXL kann auch ein analoges PPM Signal ausgegeben werden. Ein, auf dem Markt einzigartiges Feature, ist die Möglichkeit die Empfänger vom Sender aus upzudaten. -
Seite 5: Fasttrack/Data Anschluss
Der PBR-14D wird über den MPX- Hochstromanschluss versorgt. Mit dem eingebau- ten elektronischen Schalter sind keine weiteren externen Komponenten notwendig. Der PBR-14D kann über den eingebauten blauen Taster, über einen separat erhältli- chen MicroSwitch (#3584) oder MicroMag (#3585) ein- und ausgeschaltet werden. -
Seite 6: Detaillierte Beschreibung Der Anschlüsse
Dazu drücken Sie die Taste für ca. 2 Sekunden, lassen die Taste kurz los und drücken erneut kurz die Taste um den Schaltvorgang zu bestätigen. Wenn Sie den internen Taster verwenden, wird der Schaltvorgang nicht angezeigt, Sie sehen lediglich den Schaltstatus an der LED die den Empfangsstatus anzeigt. Wenn Sie den externen MicroSwitch oder den Magnetschalter MicroMag verwenden sehen Sie den Schaltstatus zusätzlich auf der im Schalter eingebauten LED. - Seite 7 Kanalnummern ausgeben. So können beim PBR-9D anstelle der Ausgänge 1-9 auch die Kanäle 10-19 ausgegeben werden*. b) P²-BUS Diese Schnittstelle ist für die externe superschnelle P²-BUS Telemetrie- und digitale Servoausgabe bestimmt. Alle hier angeschlossenen Sensoren werden beim Einschalten gescannt und im Sender zur Ansicht dargestellt. Der P²-BUS Anschluss wird auch für das Updaten der Empfänger mit dem USB Interface Adapter verwendet.
-
Seite 8: Bedeutung Der Led
• PWM Wenn Sie diese Option wählen können Sie am FastTrack/Data ein weiteres Servo anschließen. Der ausgegebene Kanal hängt davon ab welchen Empfän- ger Sie verwenden. Beim PBR-14D kommt hier beispielsweise der Kanal 15 raus. • S.BUS und SRXL-16 Diese digitalen Bussignale können von vielen Gyro und Akkuweichen verarbei- tet werden und dienen somit als Universalschnittstelle für 3rd Party Zubehör... -
Seite 9: Einbau Und Verlegung Der Antennen
7. EINBAU UND VERLEGUNG DER ANTENNEN Alle PowerBox Empfängerplatinen sind in SMD Technik gebaut und somit äußerst Vibrations- und Schlag resistent. Der PBR-14D wird idealerweise mit der mitgelie- ferten Halteplatte befestigt. Er kann aber auch mit doppelseitigem Klebeband auf eine feste Unterlage befestigt werden. - Seite 10 Funktionsmenü. • iGyro Eine detaillierte Beschreibung der iGyro Features finden Sie in der Anleitung des iGyro SAT. Die iGyro Funktion in den PowerBox Empfängern ist völlig identisch zur iGyro Funktion in unseren größeren PowerBox Systemen oder dem iGyro3x- tra. 9. HINWEISE ZUM BETRIEB Alle PowerBox Empfänger übermitteln standardmäßig die Akkuspannung und die Empfangsqualität.
- Seite 11 Der LQI ist ein sehr aussagekräftiger Messwert über die Qualität der Funkverbin- dung. Für eine optimale Überwachung legen Sie ein Widget mit dem LQI Wert im Telemetrie Bildschirm an. Stellen Sie eine Alarmschwelle bei 60% bis 70% ein. So bekommen Sie ein Empfangsproblem unmittelbar per Alarm mitgeteilt. Ab der Version 3.5 steht ein zusätzlicher LQI Wert zur Verfügung, der den LQI-Wert über beide Antennen berechnet.
-
Seite 12: Technische Daten
10. TECHNISCHE DATEN Frequenz 2.4GHz Betriebsspannung 4,0V - 9,0V Anzahl übertragener Kanäle 26 (an der P²-BUS Schnittstelle) Anzahl PWM Ausgänge 14 (15) Auflösung der Servoausgänge 4096 Schritte (12Bit) Anzahl Empfangseinheiten Reichweite bei Sichtverbindung > 9km Telemetrie P²-BUS Telemetrie Schnittstelle FastTrack Schnittstelle Parameter Einstellung vom Sender Abmessungen in mm 62 x 42 x 13... -
Seite 13: Lieferumfang
11. LIEFERUMFANG - PBR-14D - Montageplatte mit Gummitüllen und Schrauben - Bedienungsanleitung in Deutsch und Englisch 12. SERVICE HINWEIS Um unseren Kunden guten Service bieten zu können, wurde ein Support Forum für alle Fragen, die unsere Produkte betreffen, eingerichtet. Das gibt Ihnen die Möglichkeit, schnelle Hilfe rund um die Uhr und auch an Wochenenden zu... -
Seite 14: Garantiebestimmungen
13. GARANTIEBESTIMMUNGEN PowerBox-Systems legt bei der Entwicklung und der Fertigung besonderen Wert auf höchsten Qualitätsstandard, garantiert „Made in Germany“! Wir gewähren auf die PowerBox Empfänger eine Garantie von 24 Monaten ab dem Verkaufsdatum. Die Garantie besteht darin, dass nachgewiesene Materialfehler von uns kostenlos behoben werden. -
Seite 15: Haftungsausschluss
14. HAFTUNGSAUSSCHLUSS Sowohl die Einhaltung der Montagehinweise als auch die Bedingungen beim Betrieb der PowerBox Empfänger sowie die Wartung der gesamten Fernsteue- rungsanlage können von uns nicht überwacht werden. Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der Anwendung und aus dem Betrieb der PowerBox Empfänger ergeben oder in irgendeiner Weise damit zusammenhängen können. - Seite 16 PowerBox-Systems − World Leaders in RC Power Supply Systems...
