Seite 1
78001K-IN Benutzerinformation Glaskeramik-Kochfeld...
Seite 2
Verehrter Kunde! Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden ha- ben. Dieses Gerät bietet Ihnen eine perfekte Synthese aus funktionellem Design und wegweisender Spitzentechnologie. Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte, die bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einneh- men.
Gebrauchsanweisung Gebrauchsanweisung 1 Sicherheitshinweise Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Ga- rantieanspruch entfällt. Bestimmungsgemäße Verwendung • Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Sicherheitshinweise Sicherheit während der Benutzung • Aufkleber und Folien von der Glaskeramik entfernen. • Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr. • Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche bzw. hei- ßes Kochgeschirr gelangen. • Überhitzte Fette und Öle entzünden sich sehr schnell. Achtung! Brandgefahr! •...

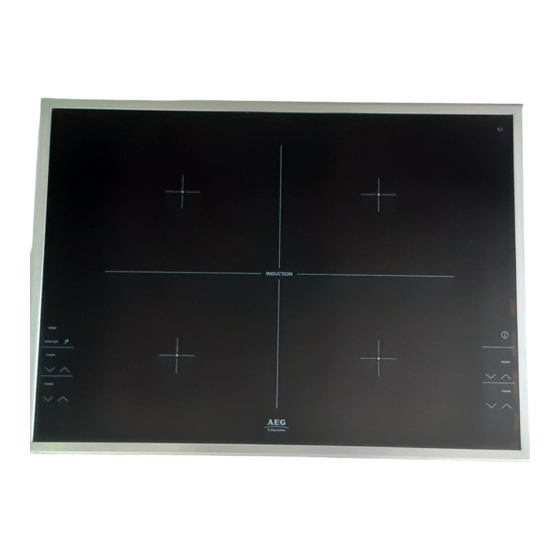

Gerätebeschreibung Gerätebeschreibung Ausstattung Kochfeld Induktions-Kochzone 2300W Induktions-Kochzone 2300W mit Powerfunktion 3200W mit Powerfunktion 3200W Bedienfeld Bedienfeld Induktions-Kochzone 2300W Induktions-Kochzone 2300W mit Powerfunktion 3200W mit Powerfunktion 3200W Das Kochfeld ist in vier Kochzonen gegliedert. In jeder Kochzone befindet sich unter der Glaskeramik ein Induktionsheizkörper, dessen Mitte jeweils mit einem Kreuz auf der Glaskeramikfläche markiert ist.
Gerätebeschreibung Ausstattung Bedienfeld Kochzonenanzeigen Timer-Funktion Ein/Aus Timer mit Kontrolllampe Timer-Anzeige STOP+GO Power-Funktion Verriegelung Kochstufenwahl Power-Funktion Anzeige Touch Control-Sensorfelder Das Gerät wird mit Touch Control-Sensorfeldern bedient. Funktionen werden durch Berühren der Sensorfelder gesteuert und von Anzeigen und akustischen Signalen bestätigt. Berührt werden die Sensorfelder von oben, ohne weitere Sensorfelder zu verde- cken.
Gerätebeschreibung Anzeigen Anzeige Beschreibung Kochzone ist ausgeschaltet ¾ Warmhaltestufe Warmhaltestufe/STOP+GO-Funktion ist eingestellt Kochstufen Kochstufe ist eingestellt ¿ Ç Kochstufen mit Zwischenstufe ist eingestellt Dezimalpunkt Ankoch-Automatik Ankoch-Automatik ist aktiv Fehler Fehlfunktion ist aufgetreten Topferkennung Kochgeschirr ist ungeeignet oder zu klein bzw. es ist kein Kochgeschirr auf- gesetzt Restwärme Kochzone ist noch warm...
Bedienung des Gerätes Bedienung des Gerätes Induktions-Kochzonen mit geeignetem Geschirr verwenden. Gerät ein- und ausschalten Bedienfeld Anzeige Kontrolllampe Einschalten 2 Sekunden berühren leuchtet ¾ Ausschalten 1 Sekunde berühren / keine erlischt Nach dem Einschalten muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion eingestellt werden, sonst schaltet sich das Gerät automatisch aus.
Bedienung des Gerätes Ankoch-Automatik verwenden Schritt Bedienfeld Anzeige maximale Stufe einstellen Ç Kurz absetzen Ç berühren berühren um die gewünschte Æ ¿ Kochstufe einzustellen nach 3 Sekunden Alle Kochzonen sind mit einer Ankoch-Automatik ausgestattet. Die Ankoch-Au- tomatik stellt die Kochzone für eine bestimmte Zeit auf die volle Leistung und schaltet dann automatisch auf die eingestellte Kochstufe zurück.
Bedienung des Gerätes Kindersicherung verwenden Die Kindersicherung verhindert eine unerwünschte Benutzung des Gerätes. Kindersicherung einschalten Schritt Bedienfeld Anzeige/Signal Gerät einschalten (keine Kochstufe ¾ einstellen) berühren bis Signal ertönt Akustisches Signal berühren Gerät schaltet aus. Die Kindersicherung ist eingeschaltet. Kindersicherung ausschalten Schritt Bedienfeld Anzeige/Signal...
Bedienung des Gerätes Power-Funktion ein- und ausschalten Die Power-Funktion stellt den Induktions-Kochzonen zusätzliche Leistung zur Verfügung, z.B. um eine große Menge Wasser schnell zum Kochen zu brin- gen. Die Power-Funktion wird für 10 Minuten aktiviert. Danach schaltet die Indukti- ons-Kochzone automatisch auf die Kochstufe 9 zurück. Bedienfeld Anzeige Einschalten...
Bedienung des Gerätes Timer verwenden Alle Kochzonen können gleichzeitig je eine der beiden Timer-Funktionen nutzen. Funktion Voraussetzung Ergebnis nach Ablauf der Zeit Abschaltautomatik bei einer eingestellten akustisches Signal Kochstufe blinkt Kochzone schaltet aus Kurzzeitmesser bei nicht verwendeten akustisches Signal Kochzonen blinkt Wird eine Kochzone ausgeschaltet wird die eingestellte Timer-Funktion mit aus- geschaltet.
Bedienung des Gerätes Zeit einstellen Schritt Bedienfeld Anzeige Kochzone aus- Kontrolllampe der ausgewählten Kochzo- wählen ne blinkt oder der ausge- 00 bis 99 Minuten wählten Kochzone be- rühren Nach einigen Sekunden blinkt die Kontrolllampe langsamer. Die Zeit ist eingestellt. Die Zeit läuft rückwärts ab. Timer-Funktion ausschalten Schritt Bedienfeld...
Bedienung des Gerätes Verbleibende Zeit einer Kochzone anzeigen Schritt Bedienfeld Anzeige Kochzone Kontrolllampe der ausgewählten Kochzo- auswählen ne blinkt schneller Verbleibende Zeit wird angezeigt Nach einigen Sekunden blinkt die Kontrolllampe langsamer. Akustisches Signal ausschalten Schritt Bedienfeld Akustisches Signal berühren Akustische Quittierung. Akustisches Signal verstummt.
Bedienung des Gerätes Kochen über zwei Kochzonen Großes Kochgeschirr kann mit zwei Kochzonen gleichzeitig erhitzt werden. Dazu eig- nen sich jeweils die zwei Kochzonen der linken oder rechten Seite des Kochfelds. 1. Kochgeschirr zentriert auf beide Zonen aufsetzen. Das Kochgeschirr muss beide Kreuz-Markierungen mindestens bis zur Mitte bedecken. 2.
Tipps zum Kochen und Braten Tipps zum Kochen und Braten Acrylamidhinweis Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Ge- fährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen. Kochgeschirr für Induktions-Kochzonen Geschirrmaterial Geschirrmaterial...
Tipps zum Kochen und Braten Anwendungsbeispiele zum Kochen Die Angaben in folgender Tabelle sind Richtgrößen. Koch- Garvorgang Geeignet für Dauer Hinweise/Tipps stufe Aus-Stellung Warm- Warmhalten von gegarten nach Bedarf Abdecken halten Speisen Sauce hollandaise, Zwischendurch Schmelzen Schmelzen von Butter, 5-25 Min. umrühren Schokolade, Gelatine Stocken...
Reinigung und Pflege Reinigung und Pflege Vorsicht! Verbrennungsgefahr durch Restwärme. Achtung! Scharfe und scheuernde Reinigungsmittel beschädigen das Gerät. Mit Wasser und Spülmittel reinigen. Achtung! Rückstände von Reinigungsmitteln beschädigen das Gerät. Rückstän- de mit Wasser und Spülmittel entfernen. Gerät nach jedem Gebrauch reinigen 1.
Was tun, wenn … Was tun, wenn … Problem Mögliche Ursache Abhilfe Die Kochzonen lassen sich Seit dem Einschalten des Ge- Gerät wieder einschalten. nicht einschalten oder funkti- räts sind mehr als 10 Sekun- onieren nicht den vergangen Die Verriegelung ist einge- Verriegelung ausschalten (sie- schaltet he Kapitel „Bedienfeld verrie-...
Seite 21
Was tun, wenn … Problem Mögliche Ursache Abhilfe Anzeige wechselt zwischen Das Power-Management redu- Siehe Abschnitt „Power-Funk- zwei Kochstufen ziert die Leistung dieser Koch- tion ein-/ausschalten“ zone Power-Management ist aktiv, Kochzonen auf anderer Seite maximale Last pro Seite er- verwenden reicht blinkt Ungeeignetes Kochgeschirr...
Entsorgung Entsorgung Verpackungsmaterial Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Ver- packungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern. Altgerät Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Ge- räten abgegeben werden muss.
Montageanweisung Montageanweisung Sicherheitshinweise ACHTUNG! Unbedingt lesen. Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind ein- zuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling etc.). Die Montage darf nur von einer Fachkraft ausgeführt werden. Die Mindestabstände zu anderen Geräten und Möbeln sind einzuhalten. Der Berührungsschutz muss durch den Einbau gewährleistet sein, zum Beispiel Schubladen dürfen nur mit Schutzboden direkt unter dem Gerät montiert sein.
Montageanweisung Dichtung in Falz kleben • Den Falz in der Arbeitsplatte reinigen. • Das mitgelieferte, einseitig selbstklebende Dichtungsband auf die Oberseite des Falzes entlang des Ausschnitts aufkleben: – Das Dichtungsband entprechend den Kantenlängen des Falzes in vier Teile schneiden. – Für die vier Ecken des Falzes müssen die Enden der Dichtungsbänder auf Gehrung geschnitten werden.
Garantie/Kundendienst Garantie/Kundendienst Deutschland Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein.
Garantie/Kundendienst Europäische Garantie Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen: Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft haben.
Service Service Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland wie folgt: Bei Fragen zu Bedienung oder Ausstattung Ihres Gerätes Wenden Sie sich an den AEG-Direct Info Service: Telefon: 0180 555 4 555 (0,12 Euro/Min)** Internet: www.aeg-electrolux.de E-Mail: aeg-hausgeraete.kundenservice@aeg-hausgeraete.de...
