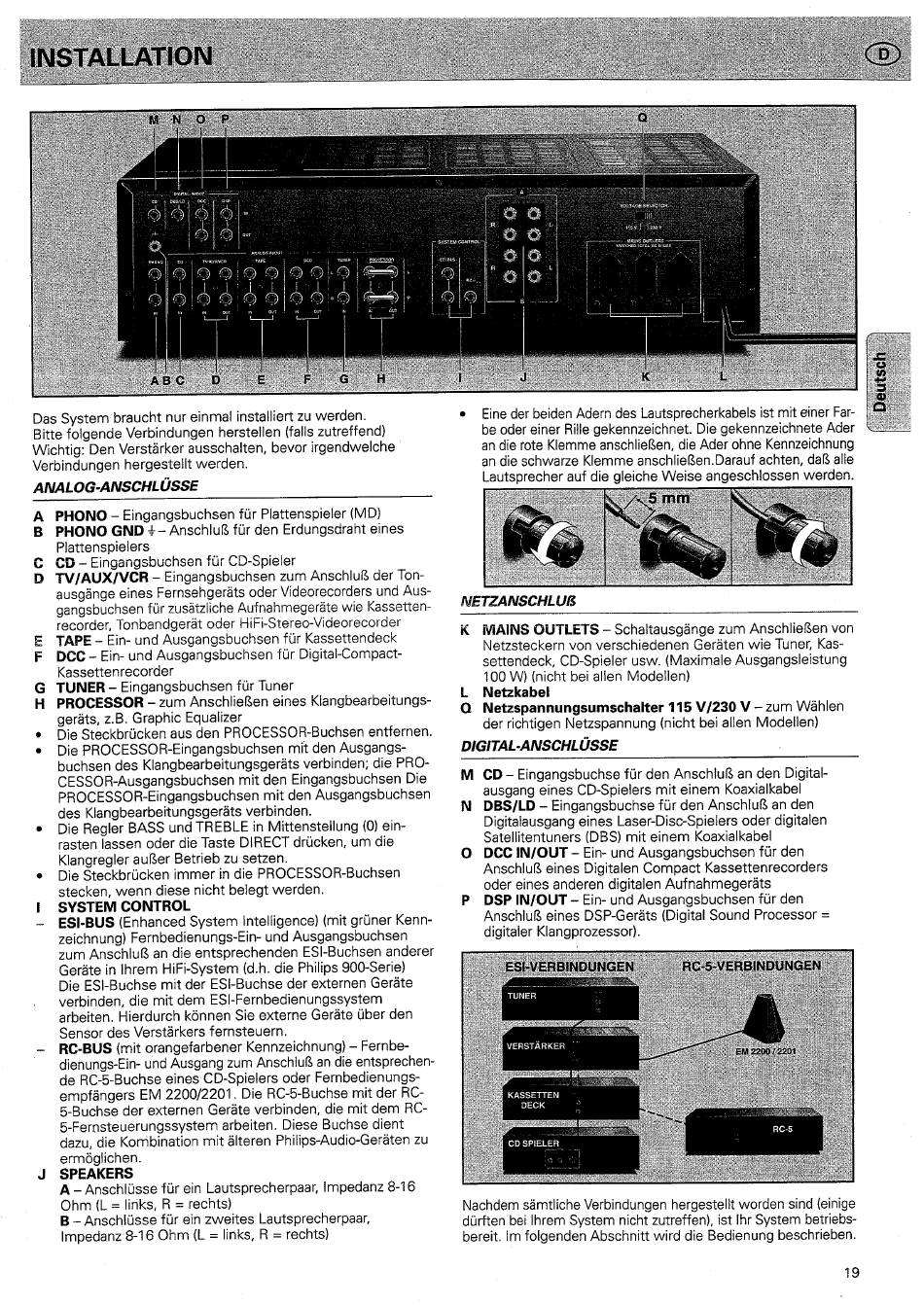

TIO INSTALLA
0 0:00
DasSystembrauchtnur einmalinstalliertzu werden.
Bitte folgende Verbindungen herste!len (falls zutreffend)
Wichtig:DenVerstärkerausschalten, b evorirgendwelche
Verbindungen hergestellt werden.
ANALOG-ANSCHLÜSSE
PHONO—Eingangsbuchsenfür Plattenspieler(MD)
A
PHONO GND 4 —Anschluß für den Erdungsdraht eines
B
Plattenspielers
CD —Eingangsbuchsen für CD-Spieler
C
TV/AUX/VCR —Eingangsbuchsenzum Anschluß der Ton-
D
ausgänge einesFernsehgeräts O der Videorecorders undAus-
gangsbuchse n für zusätzliche A ufnahmegeräte wie Kassetten-
recorder,TonbandgerätOderHiFi-Stereo-Vldeorecorder
TAPE —Ein- und Ausgangsbuchsen für Kassettendeck
E
DCC —Ein- und Ausgangsbuchsen für Digital-Compact-
F
Kassettenrecorder
TUNER —Eingangsbuchsen für Tuner
G
PROCESSOR —zum Anschließen eines Klangbearbeitungs-
H
geräts, Z.B.Graphic Equalizer
Die Steckbrücken aus den PROCESSOR-Buchsenentfernen.
Die PROCESSOR-Eingangsbuchsen mit den Ausgangs-
•
buchsen des Klangbearbeitungsgeräts verbinden;die PRO-
CESSOR-Ausgangsbuchsen m it den EingangsbuchsenDie
PROCESSOR-Eingangsbuchsen mit den Ausgangsbuchsen
des Klangbearbeitungsgeräts verbinden.
Die Regler BASSund TREBLEin Mittensteilung (0) ein-
•
rasten lassen Oder die Taste DIRECT drücken, um die
Klangregler außer Betrieb zu setzen.
Die Steckbrücken immer in die PROCESSOR-Buchsen
•
stecken, wenn diese nicht beiegt werden.
SYSTEM CONTROL
ESI-BUS (Enhanced System Intelligence) (mit grüner Kenn-
zeichnung)Fernbedienungs-Ein- und Ausgangsbuchsen
zum Anschluß an die entsprechenden ESI-Buchsen anderer
Geräte in Ihrem HiFi-System(d.h. die Philips900-Serie)
Die ESI-Buchse mit der ESI-Buchse der externen Geräte
verbinden, die mit dem ESI-Fernbedienungssystem
arbeiten. Hierdurch können Sie externe Geräte über den
Sensor des Verstärkers fernsteuern.
RC-BUS (mit orangefarbener Kennzeichnung) —Fernbe-
dienungs- Ein- undAusgang zumAnschluß andieentsprechen-
de RC-5-Buchse eines CD-Spielers Oder Fernbedienungs-
empfängers EM 2200/2201. D ie RC-5-Buchse m it der RC-
5-Buchse der externen Geräte verbinden, die mit dem RC-
5-Fernsteuerungssystemarbeiten. Diese Buchsedient
dazu,die Kombinationmit älteren Philips-Audio-Geräten zu
ermöglichen.
SPEAKERS
J
A —Anschlüsse für ein Lautsprecherpaar, Impedanz 8-16
Ohm (L = links, R = rechts)
B —Anschlüsse für ein zweites Lautsprecherpaar,
Impedanz8-16 Ohm (L = links, R = rechts)
Eineder beiden Adern des Lautsprecherkabelsist mit einer Far-
be Odereiner Rille gekennzeichnet. Die gekennzeichnete Ader
an die rote Klemme anschließen, die Ader ohne Kennzeichnung
an die schwarze Klemme anschließen.Darauf achten, daß alle
Lautsprecherauf die gleiche Weise angeschlossenwerden.
NETZANSCHLUß
K MAINS OUTLETS - Schaltausgänge zum Anschließen von
Netzsteckern von verschiedenen
settendeck, CD-Spieler usw. (Maximale Ausgangsleistung
100 W) (nicht bei alien Modellen)
L Netzkabel
Q Netzspannungsumschalter
der richtigen Netzspannung (nicht bei allen Modellen)
DIGITAL-ANSCHLÜSSE
CD —Eingangsbuchse für den Anschiuß an den Digital-
M
ausgang eines CD-Spielers mit einem Koaxialkabel
DBS/LD —Eingangsbuchse für den Anschluß an den
N
Digitalausgangeines Laser-Disc-Spielers Oderdigitalen
Satellitentuners (DBS) mit einem Koaxialkabel
DCC IN/OUT —Ein- und Ausgangsbuchsen für den
O
Anschluß eines Digitalen Compact Kassettenrecorders
Odereines anderen digitalen Aufnahmegeräts
DSP IN/OUT —Ein- und Ausgangsbuchsen für den
P
Anschluß eines DSP-Geräts (Digital Sound Processor —
digitaler Klangprozessor).
-ÆSt-VERBlNDUNGEN
TUNER
VERSTÄRKER
KASSETTEN
DECK
CD SPIELER
Nachdem sämtliche Verbindungen hergestellt worden sind (einige
dürften bei Ihrem System nicht zutreffen), ist Ihr System betriebs-
bereit. 1mfolgenden Abschnitt Wird die Bedienung beschrieben.
Geräten wie Tuner, Kas-
115 V/230 V —zum Wählen
RG-$VERBINPUNGEN
