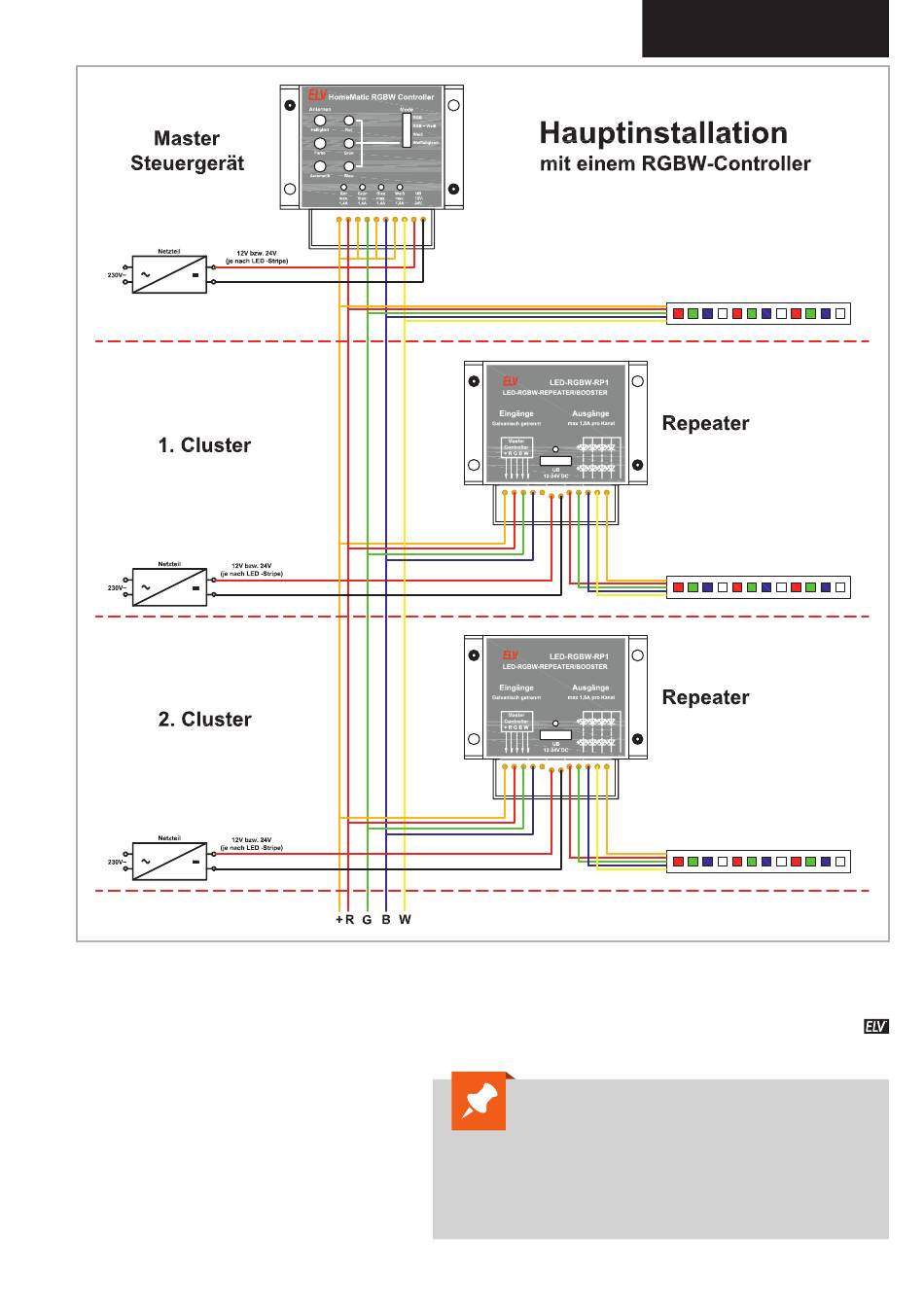

Bild 6: Die Installation des Repeaters innerhalb sogenannter Beleuchtungs-Cluster. Hier ist nochmals zu sehen, dass jeder Cluster ein eigenes Netzteil benötigt.
Wichtig: Das angeschlossene Netzteil muss entspre-
chend der angeschlossenen Last genügend Strom
liefern können. Werden LEDs mit einer Betriebsspan-
nung von 12 V verwendet, ist auch ein Netzteil mit
einer Ausgangsspannung von 12 V, bei 24-V-Stripes
entsprechend ein 24-V-Netzteil zu verwenden. Es ist
außerdem auf einen genügend großen Leitungsquer-
schnitt (0,75–1,5 mm²) zu achten, denn es kann ein
Gesamtstrom von bis zu 7,2 A fließen.
Wie man in Bild 6 erkennt, besitzt jede Erweiterungs-
einheit (Cluster) ein eigenes Netzteil. Eine Leistung
von max. 140 W pro Cluster ist optimal, da zum einen
die Netzteile recht günstig sind und zum anderen der Leitungsquer-
schnitt nicht übermäßig groß wird.

Weitere Infos:

[1] https://de.wikipedia.org/wiki/Optokoppler
[2] https://en.wikipedia.org/wiki/Push-pull_output
[3] https://de.wikipedia.org/wiki/Gate-Treiber
