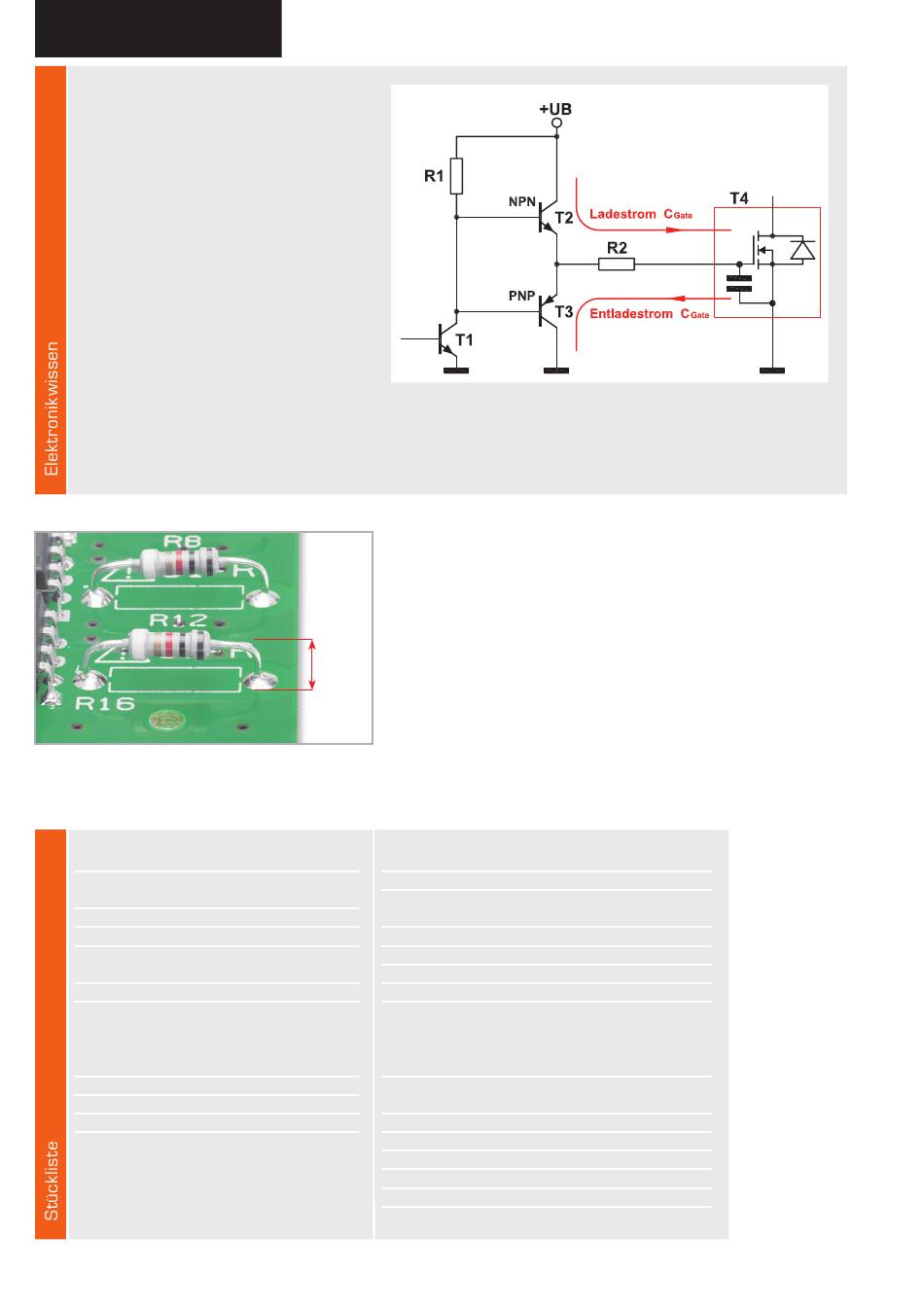

MOSFET-Treiber (Push-Pull-Driver)
Nebenstehender Schaltungsausschnitt zeigt
eine MOSFET-Treiberstufe (Englisch: Push-
Pull-Driver [2, 3]). Das vereinfachte Ersatz-
schaltbild eines MOSFETs zeigt, dass das Gate
elektrisch gesehen ein Kondensator ist, des-
sen Kapazität, je nach Typ, einige Nanofarad
betragen kann. Damit die MOSFET-Endstufe
T4 während der Schaltvorgänge nicht zu lan-
ge im Linearbetrieb arbeitet und hierdurch
unnötige Verlustleistung und damit verbun-
dene Wärme entsteht, muss C
schnell aufgeladen und wieder entladen wer-
den. Dies geschieht durch die beiden Transis-
toren T2 und T3, die jeweils als Emitterfolger
geschaltet und von Transistor T1 angesteuert
werden. So lange T1 sperrt, wird T2 (NPN)
leitend und es fließt ein Ladestrom über T2
und R2 in das Gate des MOSFETs T4. Wird T1
wiederum leitend, sperrt T2 und der PNP-
Transistor T3 wird leitend, die Spannung über
Bild 5: Die Widerständer R4, R8, R12 und R16 müssen in einem
Abstand von 4 mm zur Platine montiert werden.
Widerstände:
47 Ω/1 %/SMD/0603
1 kΩ/0,5 W/Sicherungs-
widerstand
1 kΩ/1 %/SMD/0603
2,2 kΩ/1 %/SMD/0603
4,7 kΩ/1 %/SMD/0603
6,8 kΩ/1 %/SMD/0603
Polyswitch/33 V/0,75 A/SMD/1812
Kondensatoren:
10 nF/SMD/0603
10 nF/SMD/0805
100 nF/50 V/SMD/0603
1 µF/50 V/SMD/0603
47 µF/63 V/105 °C
www.elv.de
möglichst
Gate
dem Gatekondensator kann sich nun über T3 und R2 entladen. Es
gilt zu beachten, dass die Spannung am Gate von T4 nicht ganz der
Betriebsspannung entspricht, da hier die Diodenspannung (Basis-
Emitter) der beiden Emitterfolger abzuziehen ist.
Nun wird die Platine in das Gehäuseunterteil ein-
gesetzt und mit vier Schrauben 2,2 x 5 mm befes-
tigt. Das Gehäuseoberteil wird schließlich mit zwei
Schrauben 2,9 x 5 mm verschraubt.
Installation
In Bild 6
4 mm
einem HomeMatic RGBW-Controller dargestellt. Als
Quelle kann natürlich auch jeder andere RGB(W)-
Controller zum Einsatz kommen. Es müssen auch
nicht zwingend alle vier Kanäle verwendet werden.
Bei RGB zum Beispiel bleibt dann ein Verstärkerkanal
unbeschaltet.
Halbleiter:
R3, R7, R11, R15 6N137
TPS5430DDA/SMD/TI
R4, R8, R12, R16 BC847C/SMD
R18
R19 IRLR3915/SMD
R1, R2, R5, R6, R9, BC857C/SMD
R10, R13, R14 PESD3V3S1UB/SMD
R17 SK14/SMD
R20 LED/3 mm/rot
Sonstiges:
C1 Speicherdrossel, SMD, 47 µH / 590 mA
C2 Kfz-Sicherungshalter für Mini-Flachsteck-
C3–C5, C9 sicherung, print, stehend
C7, C8 Mini-Flachstecksicherung für Kfz, 7,5 A
C6, C10 Schraubklemmleisten, 3-polig, print
Schraubklemmleisten, 2-polig, print
Schraubklemmleiste, 2-polig, print
4x Kunststoffschrauben, 2,2 x 5 mm
Gehäuse, komplett bearbeitet und bedruckt
ist ein typisches Anwendungsbeispiel mit
T1, T3, T5, T7, T9,
T11, T13, T15
T2, T6, T10, T14
T4, T8, T12, T16
IC1–IC4
IC5
D1–D4
D5, D7
D6
L1
SI1
SI1
KL1, KL4
KL2, KL3
KL5
