Mehr Licht!

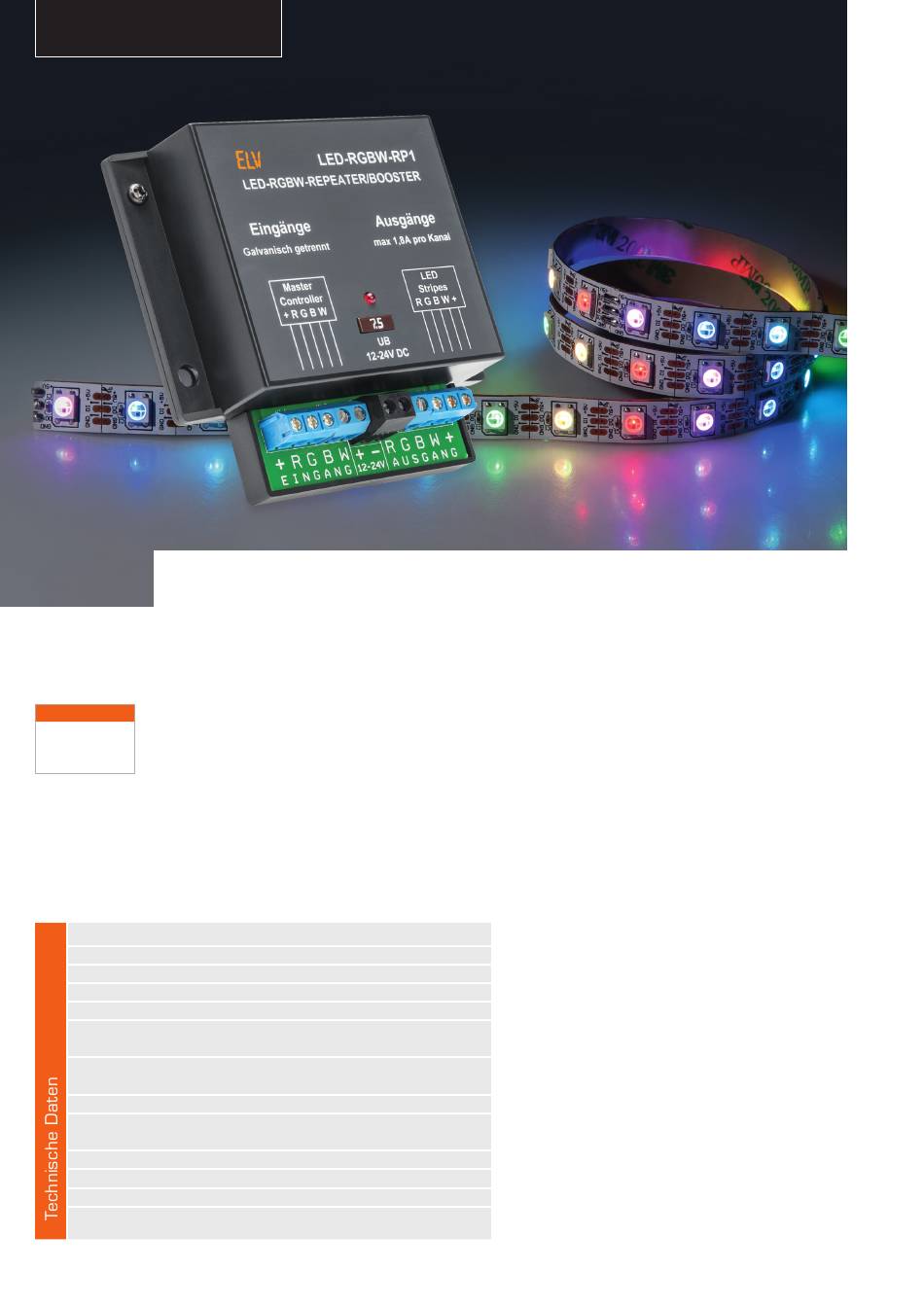

LED-RGBW-Repeater/Booster
Mit diesem Verstärker (Booster) kann die Ausgangsleistung von Lichtsteuergeräten mit PWM-Ausgän-
Infos zum Bausatz
gen erhöht werden, um auch leistungsstarke LED-Anordnungen ansteuern zu können. Durch vier unab-
im ELV-Shop
hängige Verstärkerstufen ist der Repeater/Booster auch in RGBW-Installationen einsetzbar. Ein RGBW-
#1437
Controller kann mehrere Repeater/Booster treiben, da deren Eingänge jeweils galvanisch von der Sig-
nalleitung getrennt sind.
LED ist Standard
LED-Beleuchtungen, ob zur reinen Beleuchtung oder
als Dekoration, sind stark im Kommen. Zunehmend
Geräte-Kurzbezeichnung:
Versorgungsspannung:
Stromaufnahme:
Leistungsaufnahme Ruhebetrieb:
Ausgangsstrom:
Maximale Schaltleistung:
Eingänge:
Ansteuerung:
Leitungsart und -querschnitt:
Umgebungstemperatur:
Lagertemperatur:
Abm. (B x T x H):
Gewicht:
www.elv.de
LED-RGBW-RP1
1,8 A pro Kanal
43 W pro Kanal bei 24 V/
Konstantspannungs-LEDs (ohmsche Last)
12–24 V (optisch getrennt)/
max. PWM-Frequenz 20 kHz
Pulsweitenmodulation (PWM)
starre und flexible Leitung,
-40 bis +85 °C
89 x 99 x 26 mm
erobern sich die LEDs dabei die Rolle der Hauptbe-
leuchtung. Und da geht die Tendenz wiederum ange-
sichts der technologischen Möglichkeiten in vielen
Anwendungsbereichen zur mehrfarbigen Beleuch-
tung, auch in höheren Leistungsbereichen.
Auch wenn LEDs im Vergleich zu Glühlampen re-
12–24 V lativ wenig Strom verbrauchen, kommt es letztlich
DC
7,2 A max. auf die Anzahl der LEDs an. Vor allem RGB-Stripes,
< 1 W bei denen für jede Grundfarbe jeweils eine LED (bzw.
ein LED-Chip) verwendet wird, kommen dann leicht
auf einen Leistungsverbrauch von 20 bis 30 Watt pro
Meter. Will man flächendeckend beleuchten, kommen
die üblichen, nur für wenige Ampere ausgelegten
RGB- oder RGBW-Steuergeräte schnell an ihre Leis-
tungsgrenze. Es ist auch nicht sinnvoll, Schaltaus-
gänge mit mehreren Ampere pro Kanal bereitzustel-
0,75–1,5 mm² len, denn die hierfür notwendigen Netzteile würden
5–35 °C dann schnell einen Bereich von größer 150 W errei-
chen. Außerdem müsste man dann extrem dicke Lei-
tungsquerschnitte verwenden.
85 g Praktischer ist es, in solchen Fällen auf Verstär-
ker zurückzugreifen. Solche Verstärker werden in der
