Verwandte Anleitungen für Neckermann lloyds 770/981
Inhaltszusammenfassung für Neckermann lloyds 770/981

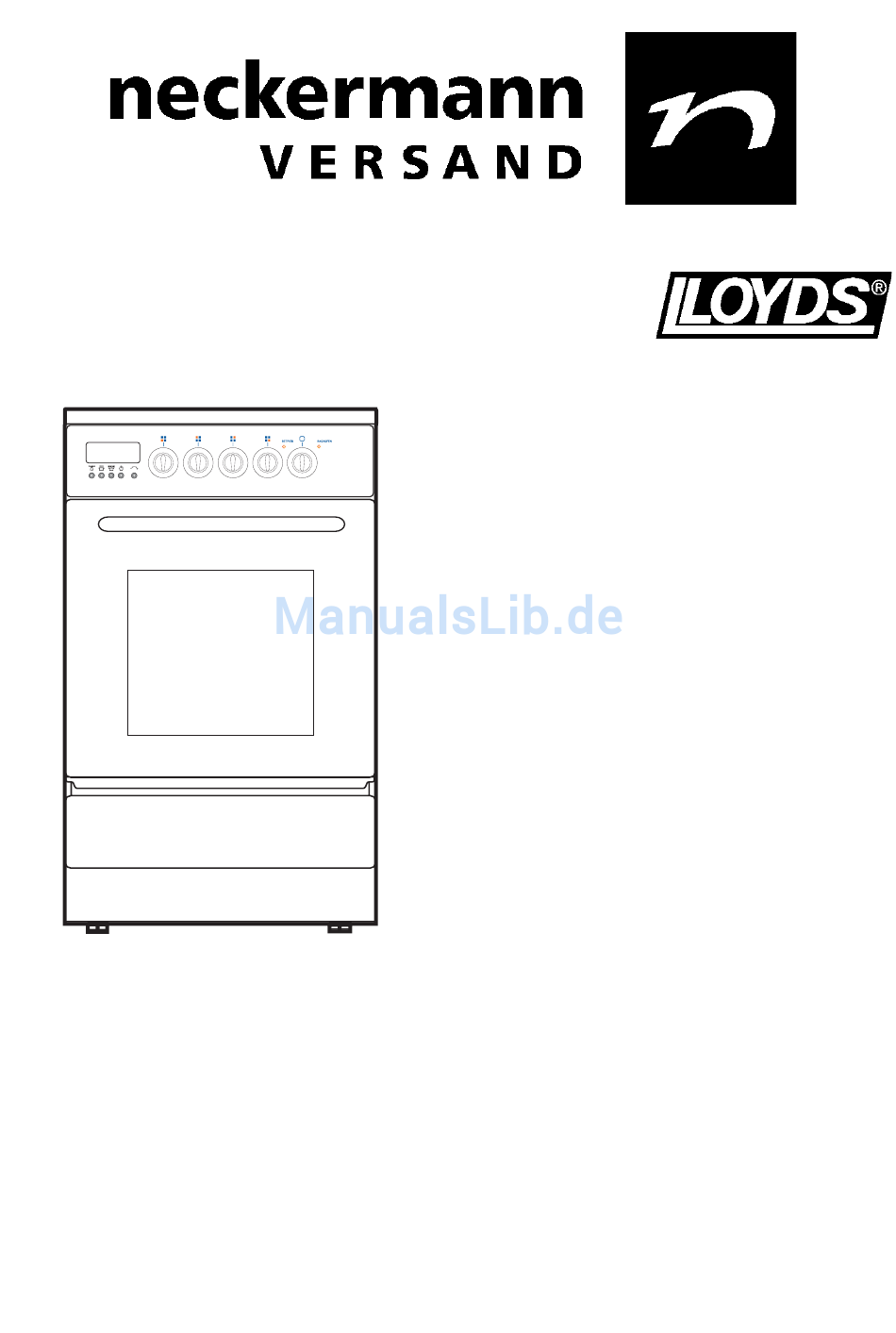

- Seite 1 ELEKTRO-STANDHERD Art.-Nr. 770/981 Gebrauchs- und Montageanleitung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Neckermann. Über- zeugen Sie sich selbst: auf unsere Produkte ist Verlass. Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anleitung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät vertraut zu werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Warnhinweise ................... 4 Worauf Sie achten müssen ....................6 Gerätebeschreibung ......................7 Zeitschaltuhr ........................8 Vor dem ersten Gebrauch ....................13 Tipps zum Geschirr und Kochen ..................14 Kochstellen ........................16 Backofen .......................... 17 Einschubebenen ......................18 Backen .......................... -
Seite 4: Sicherheits- Und Warnhinweise
Sicherheits- und Warnhinweise Diese Hinweise dienen der Sicherheit und Verbrennungsgefahr besteht. Das sollten daher vor der Installation und Geschirr zudecken, damit die Flamme Inbetriebnahme aufmerksam gelesen erstickt. Kochstelle ausschalten und werden. Geschirr dort auskühlen lassen. • Vorsicht: Heizelemente, Backraum und Allgemeine Sicherheit Zubehörteile werden bei Betrieb heiß. -
Seite 5: Entsorgung
Sicherheits- und Warnhinweise • Bei der Entsorgung des Gerätes: Ziehen Sie den Netzstecker, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. Entsorgung • Wenden Sie sich bitte zum Entsorgen lhres Altgeräts an die nächstgelegene Entsorgungsstelle lhrer Gemeinde. -
Seite 6: Worauf Sie Achten Müssen
Worauf Sie achten müssen Schäden vermeiden Geschirrwagen • Glaskeramik-Kochfelder können beschä- Der Geschirrwagen dient zum Aufbewah- digt werden, wenn sie als Abstellfläche ren der Zubehörteile. verwendet werden. Keinesfalls Speisen • Zum Öffnen den Geschirrwagen leicht in Alufolie oder Kunststoffgefäßen auf anheben und herausziehen. -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Glaskeramik-Kochfeld mit Kochzonen (Wrasenaustritt hinten) Bedienungsblende Backofen-Türgriff Sichtfenster Backofentür Geschirrwagen Höhenverstellbare Füße Bedienungsblende 1 Zeitschaltuhr 6 Betriebskontrolllampe zeigt an, dass der Backofen oder eine Kochstelle in Betrieb 2 Schalter für Kochzone, vorne links ist. 3 Schalter für Kochzone, hinten links 7 Temperaturregler für Backofen 4 Schalter für Kochzone, hinten rechts 8 Backofenkontrolllampe leuchtet, wenn der... -
Seite 8: Zeitschaltuhr
Zeitschaltuhr 1 Kindersicherungssymbol : leuchtet, 2 3 4 5 wenn Kindersicherung eingeschaltet ist 2 Stunden-Anzeige 3 Allgemeine Betriebsanzeige: das Gerät ist am Netz. 4 Timersymbol : leuchtet wenn der Kurz- zeitmesser programmiert wurde. 5 Topfsymbol : leuchtet, wenn der Backo- fen durch die Automatik eingeschaltet ist. -
Seite 9: Kurzzeitmesser (Timer)
Zeitschaltuhr Kurzzeitmesser (Timer) Der Kurzzeitmesser funktioniert wie ein Kü- chenwecker. Nach Ablauf einer Kurzzeit er- tönt ein Signalton. Vorgehensweise 1. Timer-Taste kurz drücken. Gleich an- schließend mit dem Drehknopf die Kurz- zeit einstellen. 2. Kurz danach wird die Einstellung über- nommen. - Seite 10 Zeitschaltuhr Abschaltautomatik Durch die Abschaltautomatik wird der einge- schaltete Backofen automatisch ausgeschaltet. Beispiel: Der Backofen soll sich nach 45 Mi- nuten abschalten. Vorgehensweise Im Display wird die Uhrzeit angezeigt. Topf- symbol und „AUTO” leuchten nicht. 1. Backofen einschalten: Betriebsart und Temperatur wählen.
-
Seite 11: Ein-/ Abschaltautomatik
Zeitschaltuhr Ein-/ Abschaltautomatik 1. Das Gericht vorbereiten und in den Backofen stellen. Betriebsart und Tem- peratur nach der Anwendungstabelle ein- stellen. 2. Dauer-Taste kurz drücken. Mit dem Drehknopf die Dauer in Stunden und Minuten einstellen. 3. Ende-Taste kurz drücken. Mit dem Drehknopf den Abschaltzeitpunkt ein- Dauer programmieren stellen. -
Seite 12: Nachtabdunklung
Zeitschaltuhr Einstellung der Kindersiche- Kindersicherung einschalten: rung Um zu vermeiden, dass sich Kinder am Gerät betätigen, kann die Bedienung des Backofens gesperrt werden. Die Kindersicherung kann nur dann ein- und ausgeschaltet werden, wenn der Backofen ausgeschaltet ist und keine Programmierung min. -
Seite 13: Vor Dem Ersten Gebrauch
Gerätebeschreibung Wrasenaustritt Einkreiskochzone, hinten links Bräterzone, hinten rechts Einkreiskochzone, vorne links Einkreiskochzone, vorne rechts Vor dem ersten Gebrauch Bitte führen Sie die folgenden Schritte aus, wenn Sie das Gerät zum ersten Mal in Be- trieb nehmen. Glaskeramik-Kochfeld Reinigen Sie die Oberfläche der Glas- keramik mit einem feuchten Tuch und etwas Handspülmittel. -
Seite 14: Tipps Zum Geschirr Und Kochen
Tipps zum Geschirr und Kochen Nachfolgend finden Sie einige wichtige Hinweise, um energiesparend und effizi- ent mit Ihrem neuen Herd und dem Koch- geschirr umzugehen. Es gilt der Grundsatz: Je besser das Geschirr, desto geringer der Stromverbrauch! Hinweise zum ungünstig Geschirrkauf Geschirrboden zu dünn. -
Seite 15: Wissenswertes Zu Den Kochstellen
Tipps zum Geschirr und Kochen Energiespartipps Wissenswertes zu zum Backofen den Kochstellen • Nach Möglichkeit dunkle schwarz lackierte, • Die beste Wärmeübertragung findet statt, silikonbeschichtete oder emaillierte wenn Topfboden und Kochstelle gleich Backformen verwenden, weil sie die groß sind und der Topf in der Mitte der Backofenhitze besonders gut aufnehmen. -
Seite 16: Kochstellen
Kochstellen Bedienung der Kochstellen Die Kochstellen werden mit den Schaltern auf der Bedienungsblende in Betrieb ge- setzt. Die Symbole über den Schaltern zeigen die Zugehörigkeit zu den Koch- stellen an. Es ist sinnvoll, etwa 3-5 Minuten vor dem Ende des Garvorgangs die Kochstellen abzuschalten. -
Seite 17: Backofen
Backofen Bedienung Der Backofen wird mit dem Temperatur- regler bedient. Betriebsarten Der Backofen kann mit folgenden Betriebs- arten betrieben werden: Die Backofenbeleuchtung kann ohne wei- tere Funktion eingeschaltet werden. Prak- FO 2145 tische Anwendung dafür sind die Reini- gung des Backofens oder das Ausnützen Temperaturregler der Nachwärme am Ende eines Brat- oder Backvorganges. -
Seite 18: Einschubebenen
Backofen Oberhitze Die Wärme wird nur von dem Heizkörper an der Oberseite des Backofens an das Gargut abgegeben. Diese Betriebsart soll- te dann gewählt werden, wenn die Ober- seite der Speise stärker gebraten oder gebacken werden soll (z.B. zum Nach- garen bzw. -
Seite 19: Backen
Backen Zum Backen können Sie Ober-/Unterhitze Der Kuchen fällt zusammen verwenden. Überprüfen Sie Ihr Rezept. Verwenden Sie beim nächsten Mal weniger Flüssigkeit. Beachten Sie die Rührzeiten, vor allem Hinweise beim Einsatz von Küchenmaschinen. • Zum Backen richten Sie sich bitte bei der Der Kuchen ist unten zu hell Wahl der Einschubebene, Temperatur Verwenden Sie beim nächsten Mal eine... -
Seite 20: Backtabelle
Backtabelle Gebäckart Einschub Temperatur Backzeit °C Minuten Süße Kuchen Napf- und Rodonkuchen 170-180 50-70 Kastenkuchen 170-180 60-70 Schlupfkuchen, Springform 170-180 45-60 Käsekuchen, Springform 170-180 60-90 Obstkuchen, Mürbeteig 180-190 50-70 Obstkuchen mit Guss 170-180 60-70 Biskuittorte* 170-180 30-40 Streuselkuchen 180-200 25-35 Obstkuchen 170-180 40-60... -
Seite 21: Braten
Braten Zum Braten können Sie Ober-/Unterhitze Hinweise zum verwenden. Braten In der Brattabelle finden sie Angaben zur Tipps zum Geschirr Temperatur, Einschubebene und Bratzeit. Weil Bratzeiten sehr stark von Art, Gewicht • Sie können Geschirr aus Email, feuer- und Qualität des Fleisches abhängig sind, festem Glas, Ton (Römertopf) oder können sich Abweichungen ergeben. -
Seite 22: Brattabelle
Brattabelle Fleischart Gewicht Einschub Temperatur Bratzeit °C Minuten Rindfleisch Rinderbraten 1500 180-200 120-150 Roastbeef, rot 1000 220-230 25-35 Roastbeef, rosa 1000 220-230 30-40 Roastbeef, durch 1000 220-230 35-45 Schweinefleisch Schweinebraten mit Schwarte 2000 170-180 120-150 Schweineschulter 1500 200-220 120-140 Rollbraten 1500 200-220 120-140... -
Seite 23: Grillen Und Überbacken
Grillen und Überbacken Der Grillheizkörper eignet sich besonders zum knusprigen, fettarmen Garen von Würstchen, flachen Fleisch- und Fisch- Vorsicht, Verbrennungsgefahr! stücken (Steaks, Schnitzel, Lachs- scheiben) oder auch zum Toasten und • Beim Grillbetrieb mit erhöhter Vorsicht Überbacken. vorgehen. Durch die starke Hitze des Grillheizkörpers sind Rost und sonstige Tipps zum Grillen Teile sehr heiß. -
Seite 24: Grilltabelle
Grilltabelle Gewicht Einschub Grillzeit Grillgut Minuten 1. Seite 2. Seite Rindfleisch 2 Rinderfiletsteaks, rot 8 - 10 4 - 6 2 Rinderfiletsteaks, rosa 10 - 12 8 - 10 2 Rinderfiletsteaks, durch 12 - 13 9 - 12 Schweinefleisch 2 Schweinenackensteaks 10 - 12 6 - 8 4 Schweinenackensteaks... -
Seite 25: Reinigung Und Pflege
Reinigung und Pflege Frontgehäuse Zur Reinigung und Pflege der Frontflächen verwenden Sie bitte handelsübliche Mittel, Das Gerät darf nicht mit einem Heißdampf- die nach den Herstellerangaben angewen- oder Dampfstrahlreiniger gereinigt werden. det werden sollten. Benutzen Sie auf keinen Fall scheuernde Vor dem Reinigen den Herd ausschalten Reinigungsmittel, spitze Gegenstände und abkühlen lassen. - Seite 26 Reinigung und Pflege Spezielle Verschmutzungen Starke Verschmutzungen und Flecken (Kalkflecken, perlmuttartig glänzende Flecken) sind am besten zu beseitigen, wenn das Kochfeld noch handwarm ist. Benutzen Sie dazu handelsübliche Reinigungsmittel. Gehen Sie dabei so vor, wie unter Punkt 2 beschrieben. Übergekochte Speisen zuerst mit einem nassen Tuch aufweichen und anschließend Glasschaber für Glaskeramik- die Schmutzreste mit einem speziellen...
- Seite 27 Reinigung und Pflege Backofen • Vor jedem Reinigen des Backofens die- sen auskühlen lassen. • Der Backofen sowie die Zubehörteile sollten nach jeder Benutzung gereinigt werden, damit Rückstände nicht einbren- nen können. • Fettspritzer lassen sich am leichtesten mit warmem Spülwasser entfernen, wenn der Backofen noch handwarm ist.
-
Seite 28: Backofentür Aushängen
Reinigung und Pflege Backofentür Zum gründlichen Reinigen des Backofens kann die Tür abgenommen werden. Backofentür aushängen Die Backofentür in die waagerechte Position herunterklappen. Die Bügel auf den beiden Türscharnieren nach vorne bis zum Anschlag umklappen. Die Tür langsam bis zum Anschlag wieder zuklappen. -
Seite 29: Was Tun Bei Problemen
Was tun bei Problemen? Unqualifizierte Eingriffe und Reparaturen Im Display leuchtet das Symbol „ “ ? am Gerät sind gefährlich, weil Strom- Die Kindersicherung ist eingeschaltet und der schlag- und Kurzschlussgefahr besteht. Backofen kann nicht bedient werden. Siehe Sie sind zur Vermeidung von Körper- Kapitel „Einstellung der Kindersicherung”. -
Seite 30: Austausch Von Geräteteilen
Austausch von Geräteteilen Die Fassung der Backofenlampe steht unter Spannung. Es besteht Stromschlag- gefahr! Zum Auswechseln der Backofenbeleuch- tung den Herd unbedingt durch Heraus- drehen der Sicherungen oder Ausschalten des Leitungsschutzschalters vom Netz trennen. Backofenlampe Für den Austausch wird ein Backofenlampe mit folgender Spezifikation benötigt: Fassung E14, 230V, 25 W, 300 Drehen Sie das Abdeckglas gegen die Uhr-... -
Seite 31: Montageanleitung
Montageanleitung Sicherheitshinweise für den Installateur • Gemäß den technischen Anschluss- • Furniere, Kleber bzw. Kunststoffbeläge bedingungen des Energieversorgungs- der angrenzenden Möbel müssen tem- unternehmens darf das Gerät nur vom peraturbeständig sein (>75°C). Sind die Technischen Kundendienst oder einen Furniere und Beläge nicht genügend anderen zugelassenen Elektroinstalla- temperaturbeständig, können sie sich teur an das Netz angeschlossen werden. -
Seite 32: Elektroanschluss
Montageanleitung Elektrischer Anschluss nur durch den Technischen Kundendienst oder einen anderen zugelassenen Elektroinstalla- teur! Bei falscher Installation werden Teile des Gerätes zerstört und es besteht dann kein Garantieanspruch! Die angeschlossene Verbraucherspan- nung (230V gegen N) ist von einem Fach- mann mit einem Messgerät zu prüfen! Elektroanschluss •... - Seite 33 Montageanleitung Vorgehensweise: • Schrauben auf der Rückseite des Gerätes lösen und Gerätewand ab- nehmen. • Die Anschlussleitung durch die Zug- entlastung einführen. • Den weiteren Anschluss gemäß einer der abgebildeten Anschlussarten vor- nehmen. Für die jeweilige Netzspannung müssen die Brücken entsprechend gesetzt werden! •...
-
Seite 34: Technische Daten
Technische Daten Abmessungen Herd Höhe/ Breite/ Tiefe 85/ 50/ 60 Herd Leergewicht, ca. Backofen Temperaturregler Anzahl Einschubebenen (geprägt) Anzahl Oberhitze-/ Unterhitzeheizkörper 1,0/ 1,2 Grillheizkörper Backofenbeleuchtung Betriebsarten Ober-/Unterhitze Unterhitze Oberhitze Grill max. Temperatur °C Kochzone vorne links Ø mm / kW 180 / 1,8 HL hinten links Ø... -
Seite 35: Kundendienst
Kundendienst Störung - was tun? Gute Qualität und eine Konstruktion, die der modernsten Technik entspricht, sorgen für eine einwandfreie Funktion des Geräts. Sollte trotzdem einmal eine Störung auftreten, prüfen Sie bitte zunächst, ob Sie auch alle in dieser Gebrauchsanweisung enthaltenen Hinweise und Ratschläge beachtet haben. -
Seite 36: Garantie-Information
Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantiebedingungen sind in unseren jeweils gültigen Hauptkatalogen abgedruckt. Im Garantie- und Reparaturfall bitten wir Sie, sich an unsere nächstgelegene Profectis Kundendienststelle unter der bundesweiten Telefon- Rufnummer 0180-55408 zu wenden. NECKERMANN VERSAND AG Elektro-Standherd Art. Nr. 770/981 35678-2811 11/03...
