Seite 1

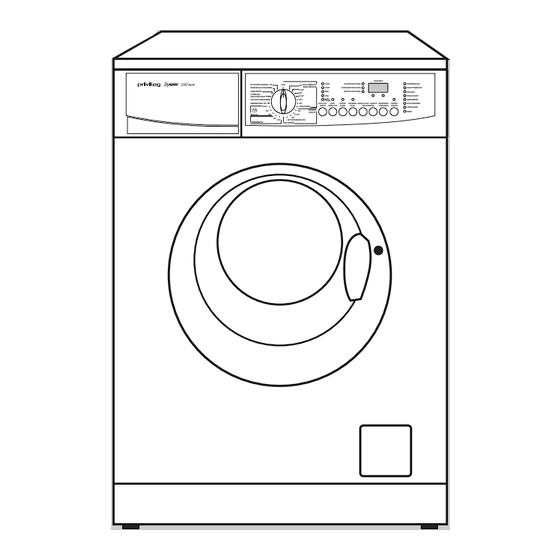

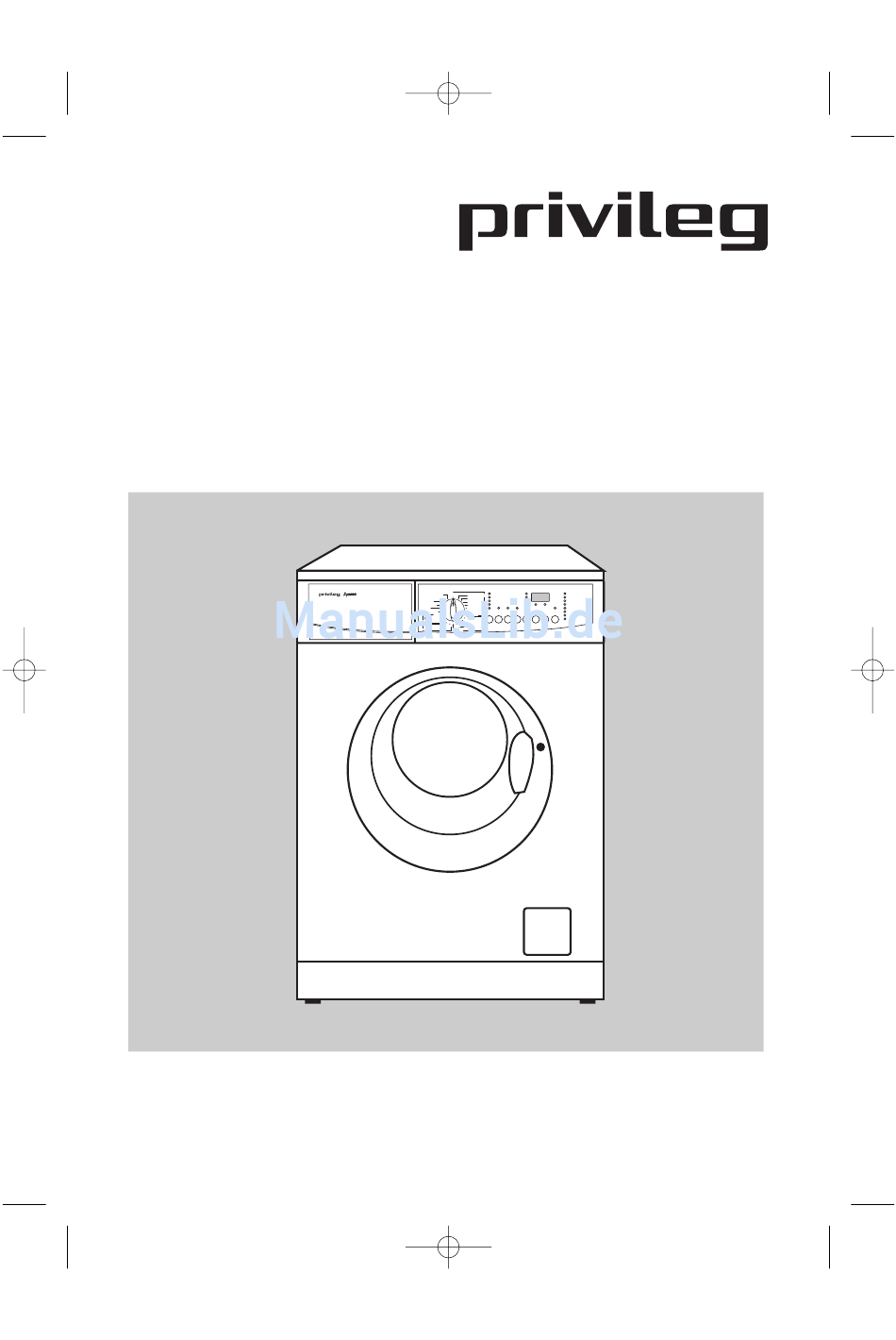

132989850.qxd 18/05/2004 11:26 Pagina Wasch-Trockenvollautomat Dynamic Duo 8614 - Dynamic Duo 8616 LAUFZEIT DUO 8614 1400 EXTRATROCKEN VORWÄSCHE BLITZPROGRAMM 30° KOCHWÄSCHE 95° BUNTWÄSCHE NORMALSCHLEUDERN 1200 SCHRANKTROCKEN HAUPTWÄSCHE E 60° ABPUMPEN BÜGELTROCKEN SPÜLEN 60° STÄRKEN/ E 40° SPÜLSTOPP WEICHSPÜLEN Spül- SPÜLEN 40°...
Seite 2
132989850.qxd 18/05/2004 11:26 Pagina ☎ Sehr geehrte Kundin, Hotline / Quelle direkt sehr geehrter Kunde, Sollten die in der Gebrauchsanwei- vielen Dank für Ihren Einkauf bei sung angeführten Hinweise nicht aus- Quelle. Überzeugen Sie sich selbst: reichen, helfen Ihnen kompetente auf unsere Produkte ist Verlass.
132989850.qxd 18/05/2004 11:26 Pagina Inhaltsverzeichnis Seite Verpackungs- und Altgeräte-Entsorgung..........Sicherheitshinweise und Warnungen ............ Hinweise ....................Gerätebeschreibung ................Entfernen der Transportsicherungen ............ Installation....................Aufstellung .................... Wasserzulauf ..................Wasserablauf ..................Elektrischer Anschluss ................ Umweltschutz und Spar-Tipps .............. 12-13 Füllmenge ....................Beschreibung der Bedienungsblende ..........Bedienung/Einstellung der Programme ..........
132989850.qxd 18/05/2004 11:26 Pagina Verpackungsentsorgung Verpackungen und Packhilfsmittel von Als Packhilfsmittel sind bei Quelle nur Quelle Elektro-Großgeräten sind mit recyclingfähige Kunststoffe zugelas- Ausnahme von Holzwerkstoffen sen, z.B.: recyclingfähig und sollen grundsätzlich der Wieder verwer tung zugeführ t werden. 02** – Verpackungen von Großgeräten können Sie bei der Anlieferung der Geräte unseren Ver trags- spediteuren zurückgeben.
132989850.qxd 18/05/2004 11:26 Pagina Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren kann.
132989850.qxd 18/05/2004 11:26 Pagina - Wäschestücke, die überwiegend aus der Steckdose ziehen oder die Schaumgummi oder gummiähnli- Sicherung im Sicherungskasten ches Material enthalten. ausschalten bzw. herausdrehen. - Sport-, Turnschuhe und sonstige ● Versuchen Sie keinesfalls, das Gerät Schuhe wegen evt. Beschädigung selbst zu reparieren.
132989850.qxd 18/05/2004 11:26 Pagina Transportsicherung Entfernen der Transportsicherungen Hinweis Achtung Es ist ratsam, alle Sicherheitsvorrich- Bevor Sie das Gerät zum ersten Mal tungen für den Transport aufzubewah- einschalten, müssen unbedingt die ren, weil sie bei einem eventuellen Bodenplatte für den Vollwasser- Umzug wieder montiert werden müs- schutz eingesetzt...
Seite 9
132989850.qxd 18/05/2004 11:26 Pagina Ziehen Sie nun sorgfältig den linken Stellen Sie die Waschmaschine auf Folienschlauch nach rechts und dann und drehen Sie die restliche Schraube nach unten heraus. aus der Rückwand heraus. Ziehen Sie die Kunststoffhülse heraus. Ziehen Sie ebenso sorgfältig den rechten Folienschlauch nach links und dann nach oben heraus.
132989850.qxd 18/05/2004 11:26 Pagina Installation Aufstellung Der Wasch-Trockenvollautomat kann ohne Rückflussverhinderer an jede Der Wasch-Trockenvollautomat kann Wasserleitung angeschlossen werden. auf jedem ebenen und stabilen Das Gerät entspricht den nationalen Fußboden aufgestellt werden. Er muss Vorschriften (z.B. Deutschland - mit allen vier Füßen fest auf dem DVGW).
132989850.qxd 18/05/2004 11:26 Pagina Wasserablauf Elektrischer Anschluss Für den Siphonanschluss ist auf dem Der Anschluss darf nur über eine vor- Ablaufschlauch ein Gummiformteil schriftsmäßig installierte Schutzkontakt- montiert. Der Ablaufschlauch sollte Steckdose an 220-230 V (50 Hz) erfol- siphonseitig mit einer Schelle befestigt gen.
132989850.qxd 18/05/2004 11:26 Pagina Umweltschutz und Spar-Tipps Waschen Umweltbewusst waschen, das heißt Zunächst sollten Sie sich unbedingt Energie, Wasser und Waschmittel spa- über die Vorzüge unseres neuentwi- ren, ohne das Waschergebnis zu ver- ckelten Waschverfahrens informieren. nachlässigen. ENERGIESPAREN und Umweltscho- Um Wasser und Waschmittel optimal nung geht uns alle an.
132989850.qxd 18/05/2004 11:26 Pagina Waschen ● Spar-Pflegeleicht 40°/E 6. Waschmittelzugabe Für leicht verschmutzte pflege- Das Waschmittel entsprechend leichte Wäsche, die sonst mit 60°C Wasserhär te, Wäschemenge und gewaschen würde. Verschmutzungsgrad dosieren. Beachten Sie die Dosier-Hinweise auf 4. Kurzprogramme der Waschmittelverpackung. Bei gering verschmutzter Wäsche ein Extra-Kurzprogramm, entsprechend 7.
132989850.qxd 18/05/2004 11:26 Pagina Bedienung / Einstellen der Programme 1 Waschmittelschublade Durch Drehen des Wahlschalters nach rechts oder links, wählen Sie Die Waschmittelschublade befindet den Waschbereich und die erforderli- sich auf der linken Seite der che Temperatur bzw. das entspre- Bedienungsblende.
132989850.qxd 18/05/2004 11:26 Pagina Beispiel: Programm Buntwäsche 60° Laufzeit Nachdem das Programm eingestellt wurde, wird im Display die Laufzeit des gewählten Programms in Stunden BLITZPROGRAMM 30° KOCHWÄSCHE 95° BUNTWÄSCHE NORMALSCHLEUDERN und Minuten (z. B. 2.05) angezeigt. E 60° ABPUMPEN 60° STÄRKEN/ E 40°...
Seite 17
132989850.qxd 18/05/2004 11:26 Pagina Startzeit-Vorwahl Fehlercode Treten Störungen am Gerät auf, wer- Der verzögerte Start (max. 24 Stun- den diese über einen speziellen den), der mit der Taste (11) eingestellt Fehlercode im Display angezeigt. wurde, wird im Display nur 3 Sekun- Dies stellt eine wertvolle Hilfe für den den lang angezeigt.
Seite 18
132989850.qxd 18/05/2004 11:26 Pagina 5 Taste “Schleudern” Folgende Möglichkeiten stehen zur Wahl: Die Taste hat 2 Funktionen: Programm “Abpumpen”wählen. ● Änderung der Schleuderdrehzahl ● Das Wasser wird abgepumpt. Spülstopp ● Achtung! Drücken Sie die Taste so oft, bis die Bevor das Programm “Abpumpen” Kontrolllampe die gewünschte Funk- gewählt wird, Programmwahlschalter tion anzeigt.
Seite 19
132989850.qxd 18/05/2004 11:26 Pagina 7 Taste “Extra kurz” Die leuchtende Lampe zeigt das ge- wählte Trocknungsprogramm an. Wird die Taste vor Programmstart ge- drückt, werden die Programme wie folgt verkürzt: LAUFZEIT Extratrocken 2.06 Kochwäsche 95°C um ca. 59 Minuten, Schranktrocken Buntwäsche 60°C um ca.
Seite 20
132989850.qxd 18/05/2004 11:26 Pagina 11 Taste “Startzeit-Vorwahl” Änderung der Startzeit-Vorwahl Mittels dieser Taste kann der Pro- ● Start/Pause-Taste drücken grammbeginn von 1 bis max. 24 Stun- den verschoben werden. ● Startzeit-Vorwahl-Taste so oft drü- cken bis im Display die gewünschte Dies ermöglicht das Waschen bei Zeit erscheint.
Seite 21
132989850.qxd 18/05/2004 11:26 Pagina Funktions-Hinweise Pause Drucktasten Durch Drücken der Taste kann ein lau- fendes Programm jederzeit unterbro- Bei den Drucktasten handelt es sich ● chen und durch einen er neuten um Kurzhub-Tasten, die nicht einra- Tastendruck wieder fortgesetzt werden. sten.
Seite 22
132989850.qxd 18/05/2004 11:26 Pagina Programm-Hinweise Programm-Unterbrechung Durch Drücken der “Start/Pause”- Pflegeleicht BÜGELFIX Taste kann ein laufendes Programm gestoppt werden. Die Lampe blinkt. Im Bügelfix-Programm wird bei 40°C Das Programm wird durch erneuten so schonend gewaschen, so dass Knitterfalten kaum noch entstehen. Tastendruck fortgesetzt.
Seite 23
132989850.qxd 18/05/2004 11:26 Pagina Die Temperatur beträgt 30°C, die Blitzprogramm 30° Dauer ca. 20 min. Am Ende bleibt die Wäsche im Wasser liegen (Spülstopp). Ein Blitz-Programm für leicht ange- schmutzte Wäsche. Bevor nun das eigentliche Waschpro- Die Wassertemperatur beträgt 30°C, gramm eingestellt wird, muss das die Programmdauer ca.
132989850.qxd 18/05/2004 11:26 Pagina Einfüllen der Wäsche Einfülltür öffnen Achtung! Die Einfülltür ist teilweise während 1. Gerät nicht eingeschaltet. des gesamten Programmablaufs Im stromlosen Zustand (Gerät nicht und während des Spülstopps (Was- eingeschaltet) lässt sich die Einfülltür ser im Gerät) verriegelt und kann jederzeit öffnen.
132989850.qxd 18/05/2004 11:26 Pagina Waschmittelzugabe Waschen Pulverartige Waschmittel Flüssige Waschmittel P1139 P1138 ● An Stelle von Waschpulver kann auch In das Fach I füllen Sie das Wasch- flüssiges Waschmittel benutzt werden, pulver für die Vorwäsche und das und zwar vor allem für nicht sehr Einweichprogramm.
132989850.qxd 18/05/2004 11:26 Pagina Kurzanweisung Waschen Inbetriebnahme 8. Evtl. Schleuderdrehzahl reduzieren bzw. Spülstopp wählen. Wurde das Transportsicherungs- 9. Wenn der Programmstart später er- material schon entfernt (s. Seite folgen soll, Startzeit-Vorwahl einstellen. 8/9)? 10. Erst jetzt das Gerät, durch Drücken Die wichtigsten Handgriffe bei der der Taste “Start/Pause”...
132989850.qxd 18/05/2004 11:26 Pagina Waschvorbereitungen Waschen ● Wäsche sortieren Gardinen besonders vorsichtig behandeln. Schon bei geöffneten Beachten Sie die Pflegekennzeichen in Fenstern oder beim Abnehmen den Wäschestücken und die Waschan- können sie beschädigt werden weisung der Hersteller. (sog. «Zieher»). Röllchen aus den Sortieren Sie die Wäsche nach: Gardinen entfernen oder in ein ●...
132989850.qxd 18/05/2004 11:26 Pagina Internationale Pflegesymbole ARBEITSGEMEINSCHAFT PFLEGEKENNZEICHEN FÜR TEXTILIEN IN DER BUNDESREPUBLIK DEUTSCHLAND Symbole für die Pflegebehandlung von Textilien Stand 1993 WASCHEN (Waschbottich) Spezial- Normal- Schon- Normal- Schon- Normal- Schon- Schon- Hand- nicht Schon- wasch- wasch- wasch- wasch- wasch- wasch- wasch- wäsche...
132989850.qxd 18/05/2004 11:26 Pagina Flecken in der Wäsche Waschen Fleckenentfernung Textilfarben: Mit Entfärber kochend behandeln (nur weiße Sachen). Die in den Wäschestücken vorhande- nen Flecke werden, sofern sie laugen- Rost: Kleesalz, heiß gelöst, oder löslich sind, im Zuge des Waschpro- «Rostteufel»...
132989850.qxd 18/05/2004 11:26 Pagina Färben u. Entfärben Waschen Färben von Textilien Entfärben von Textilien Färben in Ihrem Waschtrockner ist Entfärbemittel sind generell sehr grundsätzlich möglich, wenn Sie fol- aggressiv. Aus diesem Grund dürfen gende Hinweise beachten: sie im Waschtrockner nicht verwendet werden.
132989850.qxd 18/05/2004 11:26 Pagina Ratschläge und Tipps Waschen ● Beachtenswerte Ratschläge Bitte prüfen Sie, bevor die Wäsche in die Maschine gelegt wird, ob ● Bei wenig verschmutzter Wäsche sich Metallteile an oder in bildet sich mehr Schaum als bei Wäschestücken, wie z.B. Metall- stark verschmutzter Wäsche.
132989850.qxd 18/05/2004 11:26 Pagina Waschmittelart und -menge Waschen Auf den Waschmittelpackungen finden Waschmittel Sie die Dosierhinweise der Waschmit- Die Wahl des Waschmittels ist abhän- telhersteller in ml, für den jeweiligen gig von der Textilart (Pflegeleicht, Härtebereich. Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und Folgen bei zu wenig Waschmittel: dem Verschmutzungsgrad.
Seite 33
132989850.qxd 18/05/2004 11:26 Pagina Waschen Weichspüler Flüssigwaschmittel Weichspüler machen die Wäsche Die Dosierung erfolgt im Einlaugen- weich und griffig. verfahren (nur Hauptwäsche) entspre- Außerdem vermindern sie die stati- chend der Empfehlung der Wasch- sche Aufladung beim maschinellen mittelhersteller. Trocknen. Wasseraufbereitung Formspüler Bei hartem, kalkhaltigem Wasser ab Formspüler sind synthetische Stärke-...
132989850.qxd 18/05/2004 11:26 Pagina Trocknungs-Hinweise Trocknen Wasseranschluss Also nur in Wasser gewaschene Textilien trocknen! Der Waschtrockner arbeitet nach dem Kondensationsverfahren. Vorbereitung zum Trocknen Deshalb muss auch beim Trocknen Je besser die Wäsche vor dem Trock- der Wasserhahn geöffnet sein und nen entwässert wurde, desto wirt- der Ablaufschlauch in ein Wasch- schaftlicher wird getrocknet.
132989850.qxd 18/05/2004 11:26 Pagina Trocknen Türverriegelung Trocken-Programme Nachdem das gewählte Programm Trocknung elektronisch gestartet wurde, ist die Einfülltür wäh- ● Trocknen von Koch-/Buntwä- rend des gesamten Programmab- sche laufs verriegelt. 1. Programm-Wahlschalter Die Verriegelung wird durch eine Waschbereich Koch-/Buntwäsche Kontrolllampe angezeigt, die oberhalb auf Position “TROCKNEN”...
132989850.qxd 18/05/2004 11:26 Pagina Trocknen Nachtrocknen Einlaufen der Wäsche Erscheint Ihnen die Wäsche bei Pro- Vor allem Textilien wie Trikotwäsche grammende noch zu feucht, kann und Frottierwäsche neigen je nach nachgetrocknet werden. Qualität unterschiedlich stark zum Wählen Sie mit der Taste “Trocknung Einlaufen.
132989850.qxd 18/05/2004 11:26 Pagina Trocknen Einstellung: Einstellung: Programmwahlschalter auf “AUS” Waschprogramm einstellen (Pos. 1) ● ● stellen (Pos. 1) Evtl. Zusatzfunktionen wählen ● Programmwahlschalter im Bereich (Pos. 2) ● “Koch-/Buntwäsche” auf Pos. Mit der Drucktaste das Trocknungs- ● “TROCKNEN” drehen (Pos. 1), programm wählen (Pos.
Seite 39
132989850.qxd 18/05/2004 11:26 Pagina Trocknen Programmwahl: Trockenprogramm Beladung: Koch-/Buntwäsche max. 3 kg Pflegeleicht max. 2 kg Einstellung: Programmwahlschalter im Bereich ● “Koch-/Buntwäsche” (volle Hei- zung) oder “Pflegeleicht” (reduzier- te Heizung) auf Pos. “TROCKNEN” drehen (Pos. 1) Trocknungsprogramm über Druck- ● taste wählen (Pos.
132989850.qxd 18/05/2004 11:26 Pagina Pflege und Wartung Reinigen des Flusensiebs Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb in der Frontseite des Geräts. Folgende Handgriffe sind erforder- lich: P0859 ● Flusensieb herausziehen. P0861 ●...
132989850.qxd 18/05/2004 11:26 Pagina Reinigung des Arretierungs-Taste, heraus. Nach erfolgter Reinigung lässt sich die Wassereinlaufsiebs Schublade leicht wieder einschieben. Gelegentlich sollte das Sieb am Wasserhahn gereinigt werden. Hierzu schrauben Sie zuerst die Über- wurfverschraubung des Wasser- schlauchs ab. (Achtung! Vorher Wasserhahn schlie- ßen!).
Seite 42
132989850.qxd 18/05/2004 11:26 Pagina ● Gummimanschette Gefäß, Schüssel o.ä. für das Rest- wasser unterstellen. Kontrollieren Sie ab und zu die Gum- Beachten Sie bitte, dass das Auf- mimanschette am Umfang der Ein- fanggefäß, je nach Größe, mehr- füllöffnung und entfernen Sie evtl. mals entleert werden muss.
132989850.qxd 18/05/2004 11:26 Pagina Unterbau des Geräts Abnehmen der Arbeitsplatte Unterbau- und Nischenmaße 570÷600 P0676 P09 01 Achtung! Bei allen Arbeiten am Gerät muss der Netzstecker gezogen bzw. die elektri- sche Zuleitung vom Netz getrennt sein. Die Schrauben auf der Geräterücksei- te herausschrauben (siehe Pfeile).
132989850.qxd 18/05/2004 11:26 Pagina Behebung kleiner Störungen Hinweise zur Behebung klei- ... die Wäsche am Programmende ner Störungen nicht ausgeschleudert ist ● Durch das eingebaute Unwucht- Wenn Sie unsere Ratschläge beach- kontrollsystem erkennt das Gerät ten, werden Sie immer Freude an zu Beginn des Schleudervorgangs Ihrem Gerät haben.
Seite 45
132989850.qxd 18/05/2004 11:26 Pagina Hinweis: ... der Trockenvorgang nicht an- läuft? Verschiedene Fehler werden im ● Multidisplay, wie folgt, angezeigt. Hat der Sicherungsautomat in der Wohnung ausgelöst? ... im Multidisplay angezeigt ● Ist der Stecker nur lose in die wird? Schutzkontakt-Steckdose einge- drückt? Der Code E1O bedeutet, es läuft...
Wenn Sie für eine Störung keinen c) Produkt-Nummer Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte d) Privileg-Nummer unseren Die Produkt- und Privileg-Nummer - Technischen Kundendienst - finden Sie auf dem Geräte-Typen- “Profectis”. schild, das im Bereich der Einfüll- öffnung angebracht ist.
132989850.qxd 18/05/2004 11:26 Pagina Technische Daten / Abmessungen Modell Modell DUO 8614 DUO 8616 Fassungsvermögen: Trocknen/Waschen ..........max 3/6 kg ....max 3/6 kg Gesamtanschlusswert................2200 W ......2200 W Heizung/Waschen ..................1950 W ......1950 W Heizung/Trocknen ................1000/2000 W....1000/2000 W Laugenpumpe ....................30 W ......30 W Hauptmotor: Waschen ................250 W ......250 W Schleudern ..............350 W ......350 W Schleuderdrehzahl ..............max.
Seite 48
132989850.qxd 18/05/2004 11:26 Pagina Notizen...
Seite 49
132989850.qxd 18/05/2004 11:26 Pagina Notizen...
132989850.qxd 18/05/2004 11:26 Pagina Programmübersicht Waschen Wäsche- Programm- Zusatzfunktionen WASCHPROGRAMME menge wahlschalter über Tasten max. VORW., Kochwäsche ohne Vorwäsche EXTRA KURZ, Kochwäsche z.B. normal bis stark verschmutzte Berufs- 6 kg SPÜLSTOPP wäsche, Kochwäsche mit Flecken, verschmutzte 40°-60°-95° WASSER-PLUS Gebrauchswäsche. SCHLEUD. RED. Spar-Kochwäsche ohne Vorwäsche VORW., Kochwäsche...
132989850.qxd 18/05/2004 11:26 Pagina Programmablauf/Verbrauchswerte Waschen Waschmittel- Programmablauf Verbrauchswerte * zugabe Normal- Schon- Schleudern Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen Abpumpen DUO 8616 DUO 8614 2,05 1,65 1,14 1,19 1,05 1,10 1,00 1,05 0,35 0,55 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.
132989850.qxd 18/05/2004 11:26 Pagina Programmübersicht Wäsche- Zusatzfunktionen SONDERPROGRAMME menge über Tasten max. Einweichen 30°C 6 kg zum Vorbehandeln stark verschmutzter und verfleckter Wäsche. Für Wolle nicht geeignet. SPÜLSTOPP Spülen mit Schleudern 6 kg WASSER-PLUS eignet sich besonders für die kleine Handwäsche, die Sie nicht im Gerät gewaschen haben.
Seite 53
132989850.qxd 18/05/2004 11:26 Pagina Programmablauf/Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte * zugabe Normal- Schon- Wasser Strom Zeit Schleudern Schleudern (kWh) (Liter) (Min.) Abpumpen Abpumpen DUO 8616 Fach 0,43 DUO 8614 0,43 0,15 0,18 letzter Spülgang 0,35 siehe Seite 55 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.
132989850.qxd 18/05/2004 11:26 Pagina Programmübersicht Trocknen Trockenprogramme Koch-/Buntwäsche Füllgewicht bis zu 3 kg Mit voller Heizleistung TROCKNEN Einstellung: dicke oder mehrlagige Textilien, die durch- EXTRATROCKEN getrocknet werden sollen, z.B. Frottier- wäsche, Bademäntel. Textilien gleichmäßiger Dicke, die durch- SCHRANKTROCKEN(*) getrocknet werden sollen, z.B. Frottier- wäsche, Biberbettwäsche, Trikotwäsche.
132989850.qxd 18/05/2004 11:26 Pagina Verbrauchswerte Trocknen DUO 8614 DUO 8616 Strom Wasser Zeit Strom Wasser Zeit Ltr. min. Ltr. min. 2,35 85-95 80-90 1. Füllung 20,5 75-85 70-80 2,15 2. Füllung 19,5 70-80 1,81 65-75 2,04 55-65 50-60 DUO 8614 DUO 8616 Strom Wasser...
Technischen Kundendienst PRO- FECTIS oder rufen Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges. QUELLE AG 90762 Fürth Wasch-Trockenvollautomat Dynamic DUO 8614 Produkt-Nr. 599.161 Dynamic DUO 8616 Produkt-Nr. 760.844...
