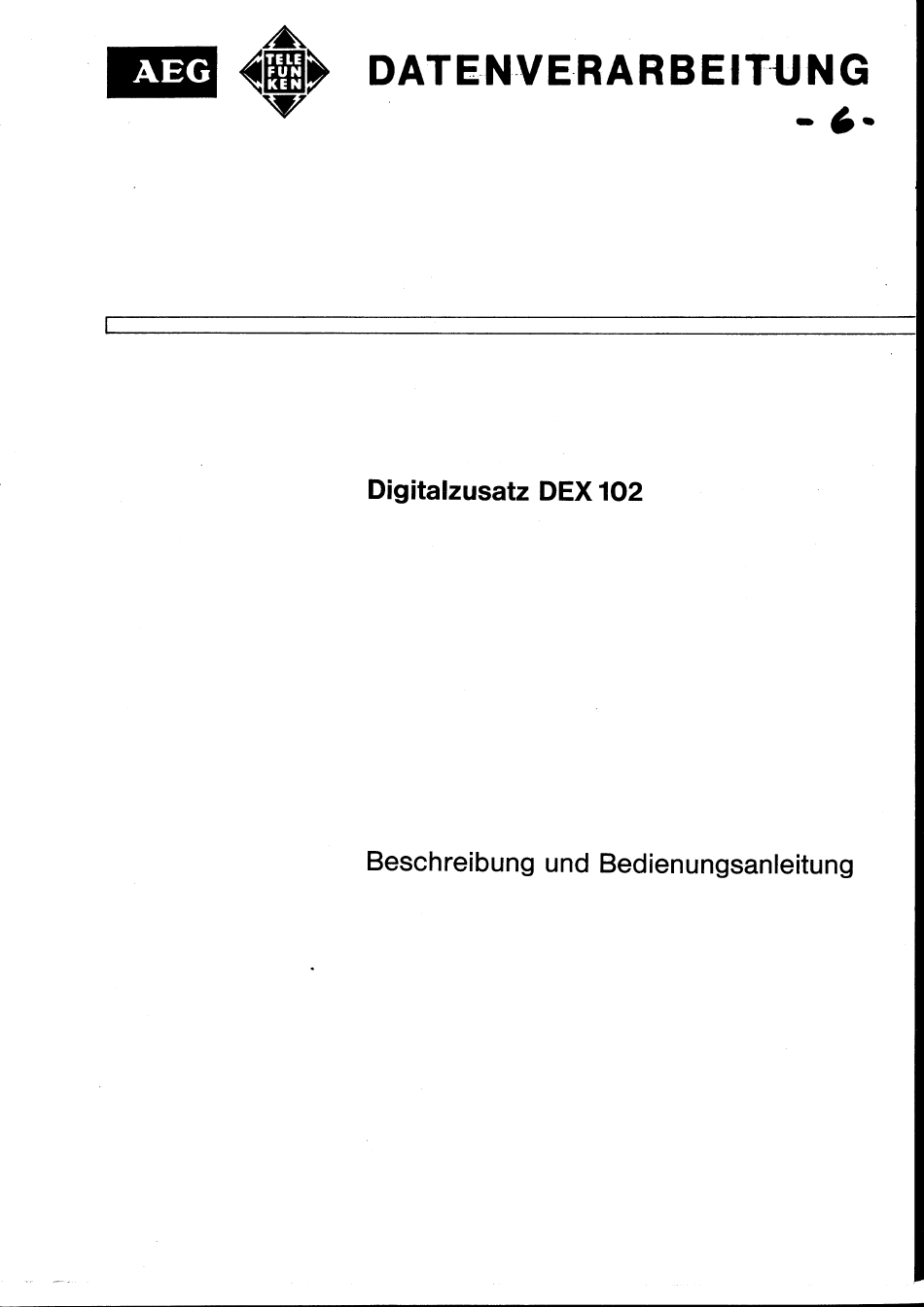

- Seite 1 DATENVERARBEITUNG Digitalzusatz DEX 102 Beschreibung und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALT Seite TECHNISCHE ÜBERSICHT Verwendungszweck Lieferumfang und Bestellbezeichnungen Technische Daten 1.3. Allgemeine Daten 1. 3.2 Flipflop Inverter Verstärker 1. 3.5 Zeitglied 1. 3.6 Relaisverstärker Verknüpfungselemente Schaiter Taktgenerator 1. 3. 10 Stromversorgung 1.3. Abmessungen Umgebungsbedingungen Aufbau Funktion Wirkungsweise 1. 6.1 Flipflops Verknüpfungselemente 1. - Seite 3 Seite Anschluß von Externgeräten 2. 2.1 Parallelschaltung mehrerer 2. 2.2 Anschluß von Tischanalogrechnern RA 742 Bedienung 2. 3.1 Normieren, Löschen 2. 3.2 Setzen Flipflops 2. 3.3 Takten Auslösung durch eine Impuisfoige 2. 3.3 Einzeltakt Paralleitakt Fremdtakt Einsteilen Zeitglieder 2.4. Programmierung Aufteiiung des Programmierfeides (vgl.
- Seite 4 BILDERVERZEICIINIS Seite Bild Digitalzusatz Bild Vorderansicht Bild Flipflop Bild Schema eines Verknüpfungselements Bild Schaltung von Verknüpfungselementen Bild Verstärker Bild Inverter Zeitglied Bild Bild Relaisverstärker Bild Schalter Programmierfeld und Koppelfeld Bild Bild Funktionsleitungen Pausentaste Bild Komparatorverstärker Bild Takt generator Bild Steuerfeld Bild Schaltung bei zu geringem...
-
Seite 5: Technische Übersicht
DEX 102 als komplexes Datenverar- beitungssystem in Steuerketten 'und Regelkreise einzubauen, die Elemente des DEX 102 direkt mit binären Signalen ansteuer- bar Sind und eine Ausgabe über die hochbelastbaren Flipflop- und Verstärker-Ausgänge bzw. über Relais möglich ist. Außer- dem ist eine zeitabhängige Steuerung durch Fremdtaktung mög- lich. -
Seite 6: Lieferumfang Und Bestellbezeichnungen
Digitalzusatz besteht einer 1.2. Ansammlung von F lipflops, Verstärkern, Invertern, Lieferumfang Zeitgliedern, Relaisverstärkern und Verknüpfungs- Bestellbe- zeichnungen elementen, die größtenteils zur Leichteren Wartung Steckeinheiten untergebracht sind. Die Ein- und Ausgänge Sind zur flexiblen Programmierung auf ein zentrales, aus- wechselbares Programmierfeld geführt. - Seite 7 Bestückungsumfang Baugruppe Bezeichnung An z ahl BesteIL-Nr Digitalzusatz 3044. 300-00 Gehäuse 3044. 302-00 Eins chub 3044. 310-00 Löschverstärker- I-I-Ll 3044. 800-00 Inverter Flipflop 5001. 840-00 Verstärker-lnverter 5001. 895-00 Zeitglied-lnverter 5001. 896-00 Puls- Generator 5001. 897-00 Zubehör Satz Programmierzubehör, 4044. 901-14 bestehend aus: Programmierschnur...
-
Seite 8: Inverter
1.3. Technische Daten werden durch folgende Spannungen binären Ziffern O und 1. 3.1. Allgemeine Daten dargestellt: Eingangsgröße Eingangsgröße 10 v Ausgangsgröße Ausgangsgröße > 10 v Einheitslast, disjunktiv 50 k0hm gegen - 13,5 V gegen + 13,5 konjunktiv I kOhm *) Für die Konjunktionen genügt: Kontaktschluß... -
Seite 9: Verknüpfungselemente
passive Diodenlogik 1.3. konjunktiv verknüpft Verknüpfungs- Eingänge disjunktiv verknüpfbar elemente Ausgänge Eingangslast Ausgangsbelastung Belastung Einheiten Einheiten 3 Dioden-Logik Lo gik 4 Dioden- 5 Dioden-Logik 6 Dioden-Log1k 7 Dioder, -Logik > 20 II Dioden-Logik 1. 3.8. Au sgan g 1 Umschaltkontakt Schalter Belastbarkeit >... -
Seite 10: Abmessungen
1.3. Höhe Abmessungen Breite Tiefe Gewicht 1. s. 12. Temperatur Umgebungsbedin- rel. Luftfeuchte gungen Digitalzusatz stellt eine geschlossene Einheit dar, 1.4. in der neben den Schaltbaugruppen auch erforder— Aufbau lichen Versor gungseinheiten untergebracht sind. Die aktiven Elem ente wie Flipflops, Verstärker, Inverter, Zeitglieder... -
Seite 11: Funktion
Zum Leichten Auffinden sind die Buchsen durch Farben ge- kennzeichnet und gleiche Elemente gruppenweise zusammen- gefaßt. Das Gerät kann mit auswechseibaren Programmier- feldern ausgerüstet werden, um z. B. das Gerät selbst rati- oneller einsetzen bzw. bestimmte Programme auf diese Wei- se speichern zu können. - Seite 12 Elemente (Flipflop, Inverter, Verstärker) auch über die Relaisverstärker und -kontakte angesteuert werden. Bei Verwendung des DEX 102 als Digitalzusatz für Analogrechner werden über die Verbindungsstecker an der Rückseite des Ge- rätes eine Reihe von Steuer- und Signalleitungen...
- Seite 13 Benennung des Symbol (Schaltzeichen ) Bemerkungen Elementes UND-Glied (Koryunktionsglied) Symbolform bei n Eln- 1.1. m Ausgangen Wird eine Konjunktion mr BiciJng m rerer D€junktionen bmötigt, so sind hierbei zur gegenseitigen Entkopp- lung getrennte Konjunktionsaus - gånge zu verwenden. ODER- Glied Y : Xl vx2 (DISJunktjonsgI ied) Symbol bei n Etngangsstg-...
- Seite 14 Benemung Symbol (Schaltzeichen ) Bemerkungen Elemen Drucken Lösch - taste A = O, Flipflop (FF) S: Setzen Rücksetzen S und R werden I aktiviert T= Takt spricht auf einen 0/1- Sprung an . IOS Zeitglied Das Zeitglied vcrzögert Übergangvon Oauf 1 um die einstellbare Verzögerun99- zeit At.
-
Seite 15: Wirkungsweise
Wirkungsweise 1. 6.1 Flipflops Auspng Setz— Eingong Inv•rsmJSgmg Eingro LöRhen Flipflop Symbol Bild Flipflop Die Flipflops sind aktive Elemente mit Speichereigenschaften für binäre Zustände. Sie sind als getaktete symmetrische Flipflops mit Kondensatorvorspeicher und Ausgangsverstärker aufgebaut. Auf das Programmierfeld geführt sind Sétzeingang ' Rücksetz- eingang t'R' ' und •zwei Ausgänge ' 'A' ' und ' deren Zustände zu-... -
Seite 16: Verknüpfungselemente
Ve rknüpfungs- elemente kongtkttve Etngdnqe dßJunkt•v. AusgOnge Symbol Bild Schema eines Verknüpfungselements den Verknüpfungselementen handeLt es sich um passive odennetzwerke, mit denen sich je nach Programmierung Kon- junktionen oder Disjunktionen realisieren lassen. Vom Eingang gesehen ergeben die Dioden für den verwendeten positiven Signalhub eine Konjunktion... -
Seite 17: Verstärker
Es läßt sich damit eine zweistufige Logik in der Reihenfolge Kon- junktion-Disjunktion aufbauen. Für eine mehrstufige Logik ist die Zwischenschaltung von aktiven ungetakteten Elementen, Ver- stärker und Inverter, erforderlich. Eine Umkehrung der Reihen- folge ist nur durch Anwendung der de-Morganschen Theoreme (siehe Programmierung) -
Seite 18: Zeitglieder
Die Zeitglieder sind ungetaktete aktive Elemente, deren Aus- gänge das zeitverzögerte Eingangssignal liefern. Sie ermögli- Zeitglieder chen es, in den getakteten Ablauf der Synchronlogik einzu- greifen und gewisse Zeitabhängigkeiten hineinzubringen. Die Zeitglieder bestehen im wesentlichen aus einem RC-Glied mit nachgeschaltetem Impulsformer. -
Seite 19: Schalter
Schalter sind aktive Elemente dienen manuellen Ein- Schalter gabe von booleschen Variablen. Sie sind symmetrisch mit zwei zu- einander komplementären Ausgängen aufgebaut. Die Schalter ha- ben zwei Stellungen. In der linken Stelluhg (beim Blick auf das Ge- rät) Liefern A (linke Buchse) eine "1" und Äeine 'to", in der rechten Lage sind A = 0 und Ä... -
Seite 20: Funktionsieitungen
Vier Inverter Funktionsleitungen• der Pausetasten für die angeschlossenen Analogrechner und zentrale Löschleitung für alle Flipflops. 1.6. 8.1. + 13.5 V' Funktion sleitun- gen der Pausentaste Lösch— Leitung zu den verstärker LÖscheingängen der F F P—Leitung Löschtaste Bild Funktionsleitungen der Pausentaste Die p-Leitung wird durch einen Ruhekontakt (gegen Erde) des Pausen-... -
Seite 21: Komparators Chaltereingänge
Die Schaltereingänge der im RA 742 verwendeten Kompara- torschalter (Typen HKM 111, HKE 111, ASM 741, ASE 741) sind beim Programmieren des DEX 102 wie die Verknüp- fungselemente (Konjunktionen) zu behandeln, bilden jedoch nur eine Belastung von 0, 1 Einheiten. -
Seite 22: Stromversorgung
RA 742: ÖF&ö AR 313 , März69 Kopplung dB RA 742 mit DEX 102 Von der Stromversorgungseinheit werden alle für den Be- 1.6. trieb des Gerätes erforderlichen Gleichspannungen gelie- Stromversorgung fert. Drei Brückengleichrichter mit anschließenden Glät- tungsgliedern erzeugen die Gleichspannungen... -
Seite 23: Inbetriebnahme
Gerätes übernimmt dann die Steuerung. Es können maximal 7 DEX 102 von einem Taktgenerator angesteu- werden. 2. 2.2. An der Rückseite des DEX 102 befinden sich zwei 30-polige Stek- Anschluß kerleisten, an die über je ein Verbindungskabel (Typ RA 742/ DEX Tischanalogrech-... -
Seite 24: Bedienung
ImpulsfoLge mit der Frequenz 2, 5 Hz ausgelöst werden. In der Stellung ' 'Parallel'! wird der Takt von einem parallel- 2.3. 3.3. geschalteten DEX 102 geliefert. Zu diesem Zweck müssen Paralleltakt außerdem die Buchsen "Parallelbetriebtt der Geräte mit- einander... -
Seite 25: Fremdtakt
Fällen als Funktionsübersicht oder in algebraischer Schreibweise (boolesche Gleichungen) festgelegt sein. Das DEX 102 besitzt zwei Buchsenfelder: Erstens das Programmier- feld - Oder im Gegensatz zum Programmierfeld eines Analogrech- ners auch ''Digital-Programmierfeld" genannt - auf das die Ein- und Ausgänge der "logischen Elemente"... - Seite 26 0 0 @ 0 0 @ 0 000 c 0 0 00 0000 00000000 0000 0 00 0 0000000 (0 00 0000 00000000000 000000 o o @ OOO 00000000000000 00000 ooooccoooo o o o o coo O-_OO oooooooooocOOOO 000000 oooæoooo 000000000000000 00000000 0 OOO...
- Seite 27 Buchsenbelegung Programmierfeldes Bezeichnung Farbe Adresse Bemerkung Flipflops 1-24 Ein- und Ausgänge sowie die darüberlie- (FF) 1-24 genden Anzeigelämpchen und Setztasten eines sind einander senkrecht zugeord- net. Bei gesetztem FF liegt an A eine "11', die Ausgang hellorange 1-24 Anzeigelampe leuchtet. Bei rückgesetztem (gelöschtem) FF ist Ä...
- Seite 28 Bezeichnung Farbe Adresse Bemerkung Fünfer- e-k, 9-11 elemente hellgrün 14-17 14 —17 e-k, 20-22 20-22 Sechser- blau 9—11 elemente 20-22 20-22 Siebener- violett elemente 1- 2 Elfer- 12-13 elemente 12- 13 weiß 18-19 18-19 Die beiden Ausgänge A und A sowie der Schalter 1-10 schwarz...
- Seite 29 16-17 Steuer-Eingänge zu den Schaltern K2 (S 2a) 11, 4 16-17 (S 2b) 2.4. Das Steuerfeld dient zur Kopplung des DEX 102 mit dem Tisch- Aufteilung analogrechner RA 742 (vgl. Abb. AR 313). Es werden hier Steuerfeldes Le Leitungen zusammengeführt,...
- Seite 30 Dies betrifft die Signa- le auf den Buchsen r, h und I T. Abhilfe kann man schaffen, indem man das Steuersignal nächst auf dem DEX 102 mit einer Konjunktion verbindet. wird das ankommende Signal über Konjunktionsdiode und -widerstand gegen die positive...
- Seite 31 Buchsenbelegung d es Steuerfeldes Bezeichnung Farbe Adresse Bemerkung Integrierer- braun Die Integrierersteuerung liegt a-d, Steuerung den gleichen Buchsen am Program- mierfeld des Analogrechners direkt parallel. Dabei ist zu berücksichti- gen, daß diese Buchsen dann wirksam sein können, wenn dazu- gehörigen Steuerbuchsen im Analog- rechner...
-
Seite 32: Ein- Und Ausgabe Von Daten
Bereich der unter I. 3. 6 genannten Werte beliebige Spannun- gen geschaltet werden können. 2.4. Bei der Programmierung des DEX 102 sind einige Besonderheiten Spezielle Program- zu beachten, die sich aus der Art der verwendeten Schaltweise, mierungshinweise insbesondere der passiven Verknüpfungselemente,... -
Seite 33: Konjunktion (Und- Schaltung)
Dioden Verknüpfungelemente Sind, Eingang gesehen, konjunktiv verknüpft. Die Konjunktion ist daher sehr Konj unktion (UND-SchaItung) einfach realisieren. Funktion: y Sc hattung Scholt plan Bild UND-Scha1tung Zu beachten ist, daß eine der Dioden als Ausgang verwendet werden muß. können also n Dioden eines Elementes maximal... -
Seite 34: Konjunktion/Disjunktion
Bild Disjunktion zusätzlichem Inverter Der zusätzliche Aufwand beschränkt sich gegenüber der Konjunktion zusätzlichen Inverter. Verknüpfungen in der Reihenfolge Konjunktion/ Disjunktion Sind - be- 2.4. 4. 3. Konjunktion/ dingt durch die Art verwendeten Verknüpfungselemente - äußerst Disjunktion rationell verwirklichen. Funktion: y = (x x ) V (x h x ) Konjunktioncn... -
Seite 35: Mehrfachausnutzung Eines Disjunktiven
Bild Konjunktion mit mehreren Ausgängen Handelt es sich bei den folgenden aktiven Elementen um Flip- flops, so kann auf die Verwendung mehrerer Ausgangsdioden verzichtet werden, da die Eingänge der FF bereits Ent- kopplungsdioden versehen sind. Funktion: Bild 23 Konjunktion mit einem Ausgang,wenn Flipflops nachfolgen Zu beachten ist die maximale Ausgangsbelactung der Verknüp- fungselemente (vgl. -
Seite 36: Shiftregister
Die Eingänge und Vorspeicher Flipflops sind so ausgelegt, 2.4. 4.7. daß sich, pbwohl nur ein Takt zur Verfügung steht, Schiebere- Shiftregister gister durch einfache Hintereinanderschaltung bilden Lassen. Bild Shiftregister Die am Serieneingang (SE) ankommende Information wird jedem Takt um I Stelle nach rechts verschoben. -
Seite 37: Zähier
2.4. 4.8. Die verwendeten Flipflops haben eine sogenannteJK-Charak- Zähler teristik (s. I. 6. 1). Das bedeutet:bei Belegenbeider Eingän- ge (Runds)mit einer "1" ändert sich der Ausgangszustand niit jedem Takt. Aufgrund dieses Verhaltens Lassen sich sehr einfach Binär-Umsetzer und Zähler realisieren, obwohl nur ein gemeinsamer Takt zur Verfügung steht. -
Seite 38: L. Einfaches
2.4.4.9.1. Einfaches Flipflop, binär- 1- aktiv binär- 1- aktiv Bild Einfaches RS-Flipflop, Funktionstabelle E ingangssignal Ausgangszustand A _ 1 ist der vorherige Zustand nicht definiert nicht definiert nicht definiert nicht definiert 2.4.4.9.2. Einfaches Flipflop, binär- O - aktiv Einfaches RS-Flipflop, binär-O-aktiv Bild allcemein... -
Seite 39: Getaktetes Rs-Flipflop, Binär-I-Aktiv
2.4.4.9.3. Getaktetes Flipflop, binär- I-aktiv Takt Bild Getaktetes RS-Flipflop, binär- I-aktiv a) al!gemein b) Schaltung für DEX Die Setz- und Rücksetzeingänge werden zwei negierten UND-Funk- tionen zugeführt, an welche auch der Takt angelegt wird. Flipflop wird dadurch nur gesetzt, wenn ein Setz- bzw.
