AGFA Opticus Gebrauchsanweisung Seite 4

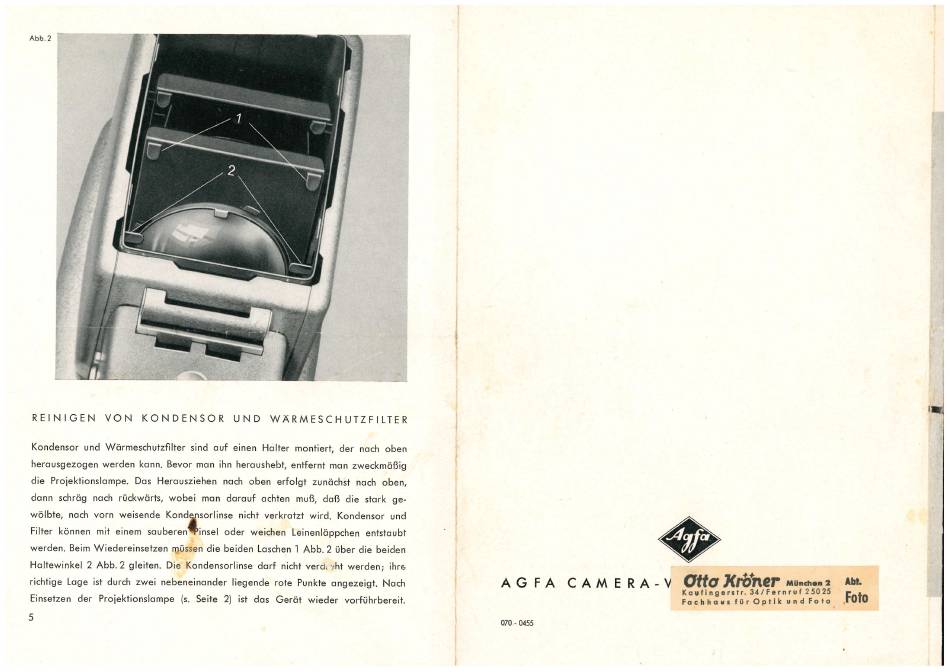

Abb. 2
REINIGEN VON KONDENSOR
Kondensor und Wärmeschutzfilter sind auf einen Halter montiert, der nach oben
herausgezogen werden kann.Bevor man ihn heraushebt,entfernt man zweckmäßig
die Proiektionslampe. Das Herausziehen nach Oben erfolgt zunächst nach Oben,
dann schräg nach rückwärts,wobei man darauf achten muß, daß die stark ge-
wölbte, nach vorn weisende Kond sorlinse nicht verkratzt
Filter können mit einem sauberen insel Oder weichen Leinenläppchenentstaubt
werden. Beim Wiedereinsetzen rpüssendie beiden Laschen1 Abb. 2 über die beiden
Haltewinkel 2 Abb.2 gleiten. Die Kondensorlinse darf nicht verd •ghtwerden; ihre
richtige Lage ist durch zwei nebeneinanderliegende rote Punkteangezeigt. Nach
Einsetzen der Proiektionslampe (s. Seite 2) ist das Gerät wieder vorführbereit.
UND WÄRMESCHUTZFILTER
wird. Kondensor und
